简单双通道示波器VI控件的设计过程

录入:edatop.com    点击:
  打开LabVIEW 8,2的运行程序,弹出启动界面,选择LabVlEWbooks,lvproj项目,如图1所示。双击打开该项目,出现LabVIEW books.lvproj的项目关系,单击“新建”按钮或从“文件”菜单选择“新建VI”后创建新的LabVIEW控件,弹出新的Ⅵ前程序框图

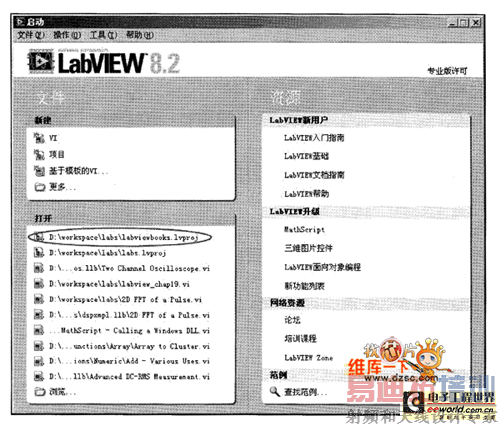

  图1 打开LabVIEW 8.2程序项目LabVlEWbooks lvproj

  此时,单击“保存”按钮或从“文件”菜单选择“保存”后,输入名称“LabVIEW ch9”保存,如图2所示。图中左侧的文档列表中,显示了项目LabVlEWbooks.lvproj关系图,包括在该项目下的所有已经创建的LabVIEW的Ⅵ项目名称,以及依赖关系和程序生成规范;中间为创建的前程序框图,在前程序框图的标题中已经显示所保存的文件名;在运行界面右侧,同时显示出前面板的控件面板、工具面板和及时帮助对话框。

  本章在创建简单双通道示波器的步骤中,首先进行简单双通道示波器运行界面的设计,然后,利用LabVIEW提供的Ⅵ控件进行程序编程部分的工作,和前面3章的创建过程有所不同。前面3章的设计创建过程首先通过程序框图的设计之后,再进行前面板的设计。这两种不同的创建过程对一般的LabVIEW控件的创建过程比较常用,各有其优缺点。

  此外,在创建非常复杂的LabVIEW控件Ⅵ的过程中,这两种创建和设计过程需要根据成功能比较完善、界面比较美观的LabVIEW的Ⅵ。

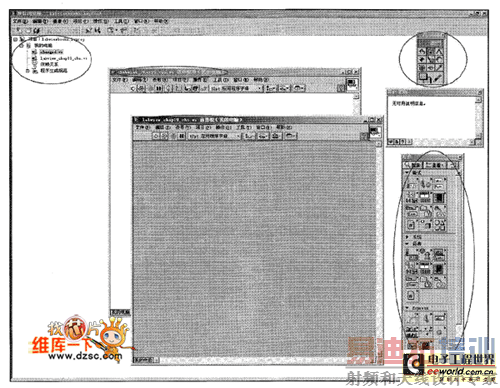

  图2 创建Ⅵ并保存后的界面
