PLTS的校准问题

录入：edatop.com 点击：

问：用PLTS对PNA校准后，测量时能否修改测量点数？

答：不能。如果是在对PNA校准后手动在PNA上进行测量，PNA允许修改测量点数，并且会对校准误差项进行插值运算以适应不同的频率设置，插值运算会引入一部分较小的误差。在PLTS界面上进行校准后的测量时，我们不允许改变测量点数，而是假设校准和测量有相同的测量设置（起始、终止频率，测量点数、中频带宽等），唯一能改变的是平均次数。

问：如何把PLTS安装到PNA上并对PNA进行校准和测量？

答：把PLTS的安装程序拷贝到PNA硬盘上，然后运行安装程序。在选择安装类型时，选择“PLTS Installed on PNA”。安装完毕后，启动PLTS，看它能否自动找到PNA。如果不能，说明该PNA的Internal LAN没有设置好，需要按下面步骤进行设置：

关闭PNA的固件（firmware）程序。
运行“C:/Program Files/Agilent/IO Libraries Suite/bin/iocfg32.exe”.

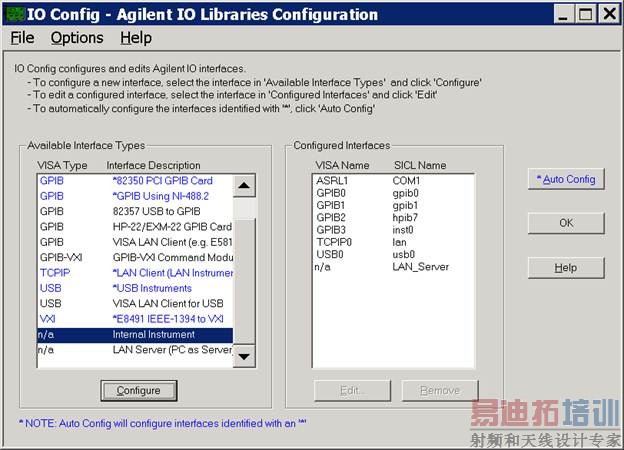

在右侧列表中，需要配置好“hpib7”和“inst0”。如果没有这两个选项，双击左侧列表中的“n/a Internal Instrument”;

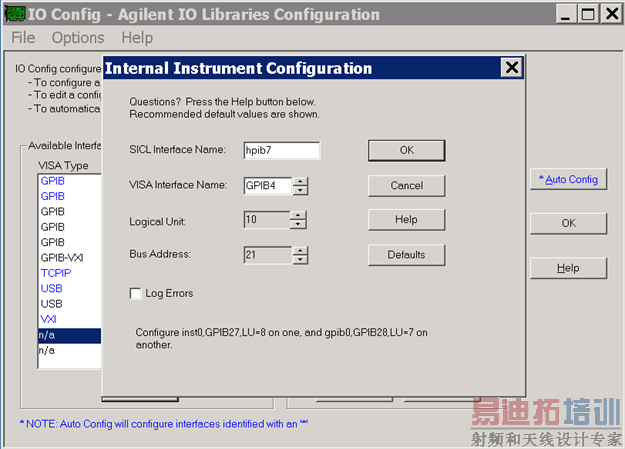

按图所示添加“hpib7”，并按同样的方法添加“inst0”;
重新运行PNA固件程序，启动PLTS检查连接。如果仍不能工作，点击“*Atuo Config”，并重试一次。

注：什么是PLTS？

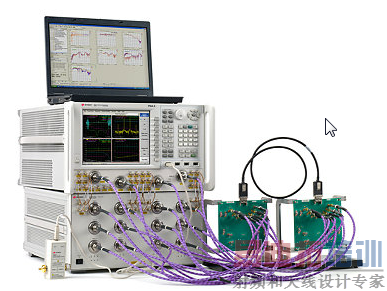

物理层测试系统（PLTS）2014 版软件是一款功能强大的信号完整性测试工具，主要面向高速数字系统的设计人员。市面上有很多种信号完整性测试工具，可对高速互连进行设计、分析和故障诊断。设计人员很难对其进行全面管理。Keysight PLTS 设计团队所开发的 2014 版软件集成了全新测试工具，可以显著提升生产效率，帮助信号完整性工程师解决实际问题。

PLTS 软件平台已经成为对线性无源互连（例如电缆、连接器、背板和印刷电路板）进行校准、测量和分析的行业标准。即使用户不熟悉微波测量技术知识，也能利用矢量网络分析仪（VNA）或时域反射计（TDR）快速、精确地执行测量。PLTS 2014 支持所有最新的 PNA/PNA-L/PNA-X 硬件，包括 N5222A、N5224A、N5225A、N5227A、N5232A、N5235A、N5244A、N5245A 和 N5247A。
