LabVIEW 像采集相关（二）

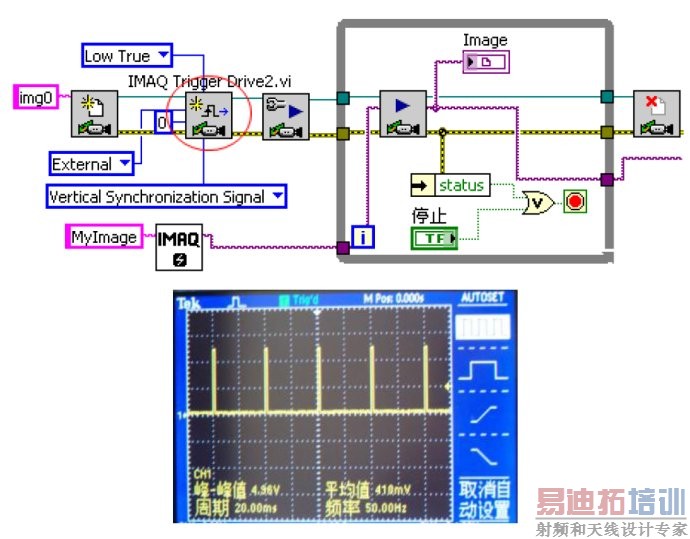

一般来说，图像采集卡都支持外触发，NI的图像采集卡也不例外。触发信号不仅可以启动一个图像采集过程，还可以停止一个图像采集过程。通过TRIG端口，NI的图像采集卡不仅能接收外部的触发信号，还能向外部设备发出触发信号。如下图所示：

程序通过IMAQ Trigger Drive2.vi向外部输出触发信号。除了支持外部触发信号外，NI的图像采集卡还可以通过RTSI线和PXI总线传递触发信号，这种特性可以方便系统集成工程师实现与运动控制卡的高速可靠的同步。

利用触发方式图像采集的实现

触发信号虽然种类繁多，但是使用起来却非常简单，需要记住一个原则“在开始采集图像前必须先配置好触发信号”

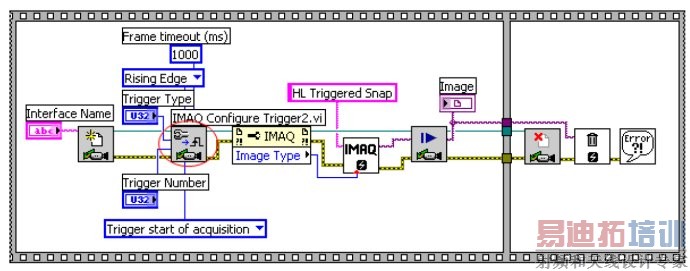

相比基本的Snap采集方式，触发方式下的Snap采集方式仅仅多使用IMAQ Comfigure Trigger2.vi对触发进行了设置。它告诉驱动程序触发信号是什么类型，吃法信号从哪个触发端口进入（Trigger Number）以及当触发信号有效后，完成什么动作。

尽管触发信号的使用方式很多，很容易产生一种学起来很难的感觉，不过不需要担心，在NI的范例中可以轻而易举的查到相关的范例并加以利用。
