LabVIEW学习笔记——第四个程序：局部变量与全局变量

录入：edatop.com 点击：

局部变量主要用于程序内部传递数据；而全局变量主要适用于多个程序之间传递数据量。

第一个例子是局部变量

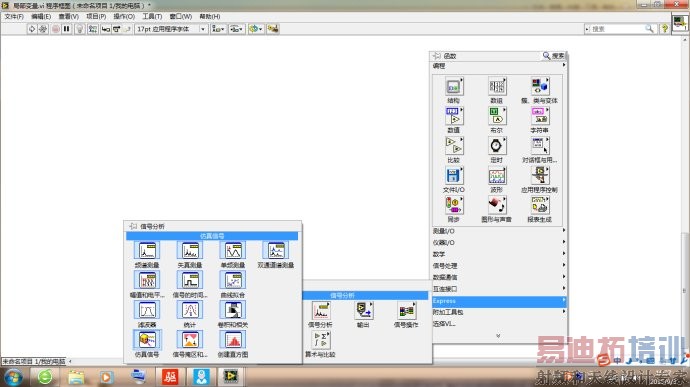

首先，仿真信号和滤波器的调用

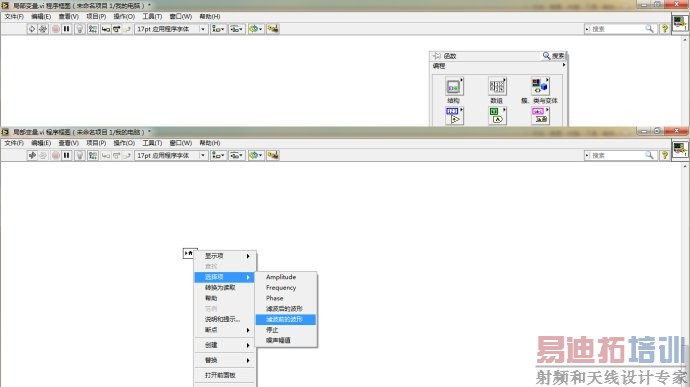

接着是右键局部变量，“转换为读取”，然后单击局部变量，“选择项”，选择“滤波后的信号”

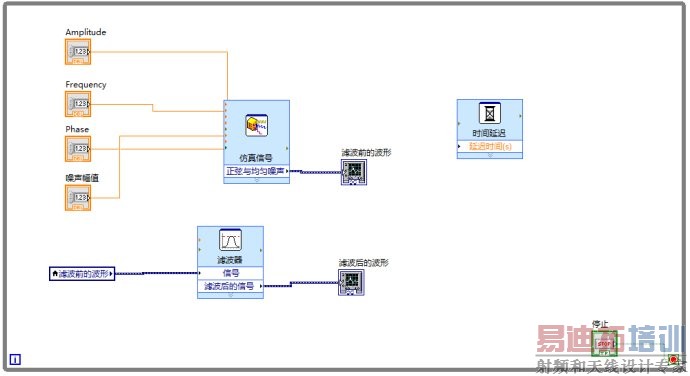

这个是整体的项目编程面板

这个是前面板图

[p]

第二个例子是全局变量

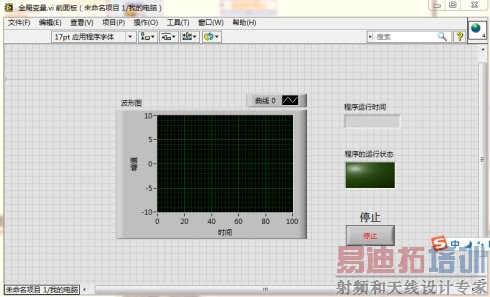

labview的全局变量在使用的方式上更像是子程序调用。全局变量的建立与局部变量建立相同，双击建好的全局变量，然后向这个新生成的VI程序的前面板，拖放一个“波形图”、“方形的指示灯”、“字符串显示”和“停止开关”。结果如图：

下面要建立两个程序：发送程序、接收程序

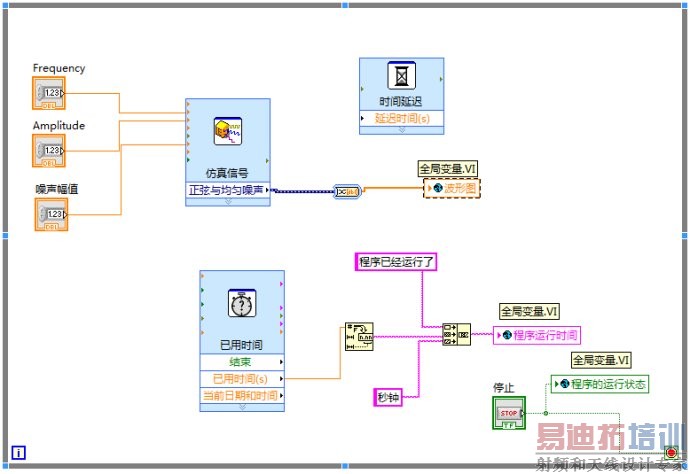

这个是发送程序

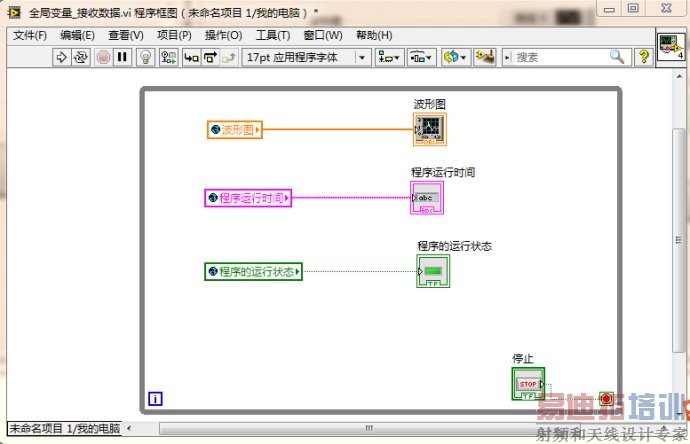

这个是接收程序

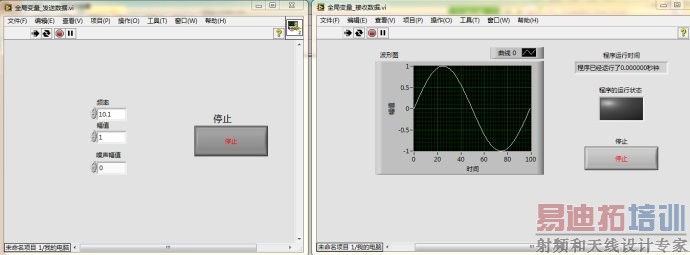

这是程序运行的效果图

下面的是停止按钮没有作用时的效果：右图中的波形是在往左移动

下面的是停止按钮作用时的效果：右图中的波形是静止不动，程序状态按钮变成灰色（这个是自己设置的）

注：在程序编辑期间，我不小心把工具选件板给禁用了，导致后来在编程连线的时候无法进行。只要重新激活一下工具选件就好，位置在“查看”-=“工具选板”
