关于labvew模拟输出的重生成模式

重生成模式是指允许NI-DAQmx重新生成所构建的虚拟仪器之前生成的采样数据。如果选择了这种模式，则虚拟仪器在缓冲区中生成所有采样数据后，缓冲器的写入标记将返回缓冲区的开始处，重新生成缓冲区内的所有数据。不允许重生成模式，就不允许NI-DAQ重新生成虚拟仪器先前已生成的采样数据。若选择不允许重生成模式，则NI-DAQmx将等待，直到缓冲区写入更多的采样数据，或达到超时限制。

以下面的例子为例

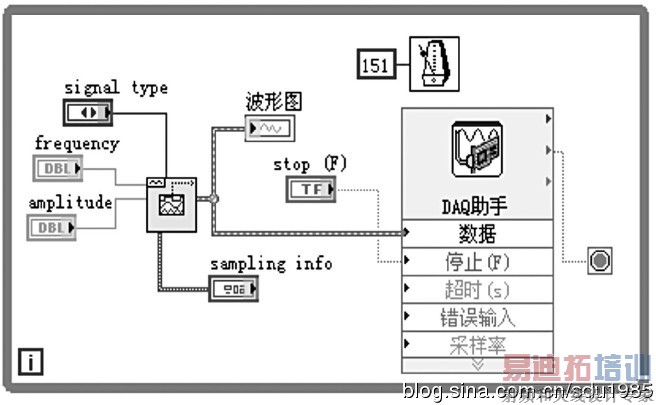

这是一个可变波形的信号发生器，我们设置为允许重生成模式。

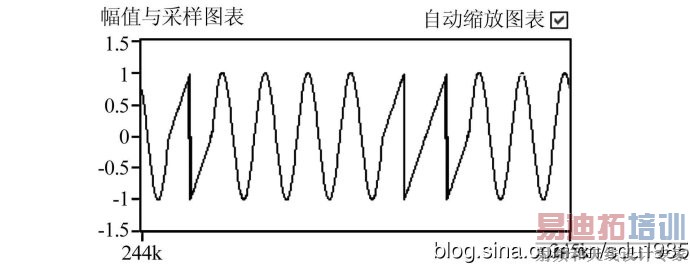

那么，他的结果可能是这样的

这就是所谓的短时脉冲波形干扰。为什么会出现这样的情况呢。原因可能是：仿真信号生成的样本数＜pc的缓冲区，NI-DAQmx生成的采样中包含了原来的旧数据，也包含了xinshuju.liru，党江需产生的信号由正弦变为锯齿波时，设备接收到的不能及时的从正弦波变为锯齿波，而会出现一个过渡期，输出波形中，锯齿波数据的比例捉奸增多，知道经过足够的循环后，才会完全变成锯齿波。可见，为了避免发生短时脉冲波形干扰现象，应该使仿真信号生成样本数与pc机的缓冲区容量相匹配，且两次循环之间的时间间隔也要合适。

由此可见，在实现可变模拟输出时，可考虑采用禁止重生成模式。这样就需要注意：当设置成禁止重生成模式的时候，要连续的忘缓冲区内写入数据，以保证缓冲区内实时有数据可以输出，当没有数据输出时，将会报错。

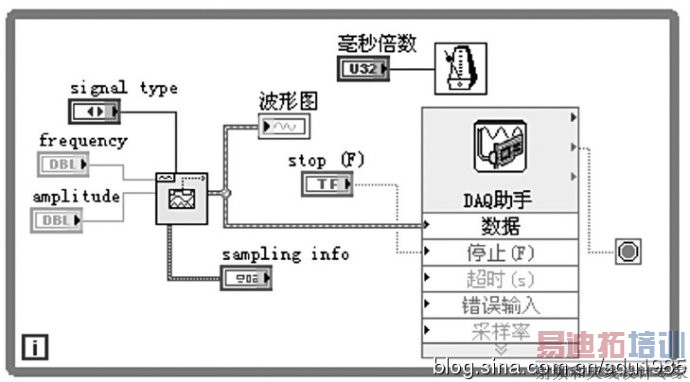

正如下面的例子：

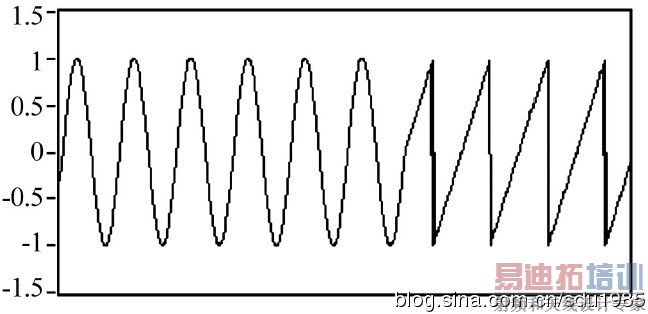

波形周期设置为150ms，同时循环延时同样设置为150ms。那么，波形发生器就完美了。产生的波形如下图所示。

不会产生短时脉冲波形干扰。

但是，若循环延时设置为151ms，＞150ms。那么一段时间后就会报错，因为缓冲区内没有数据可供输出。

具体的，若想真正写出相应的信号发生器的函数，可参阅本博客的 数采达人系列第六讲和第七讲。比较详细的说明了很多问题。
