【E课堂】最全面的万用表知识分享

　　万用表是电子爱好者最常用的测量仪器之一,是一种集成多种常用电学测量功能的仪器。如今不少万用表都向智能化方向发展,市面上的万用表种类、功能都较多,如何选择一款适合自己的万用表 万用表如何使用 你所关心的万用表知识,下面详细介绍。

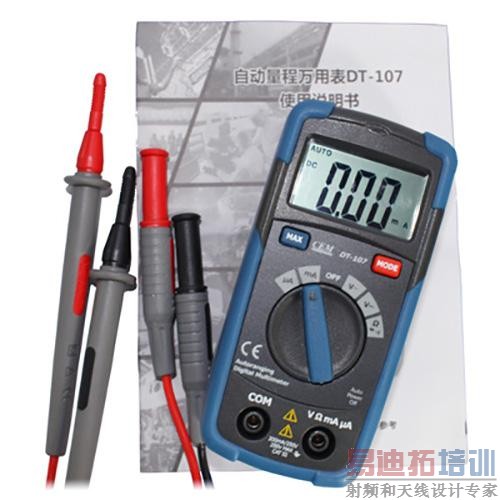

　　1、什么是万用表

　　万用表又称为复用表、多用表、三用表、繁用表等,是电力电子等部门不可缺少的测量仪表,一般以测量电压、电流和电阻为主要目的。万用表按显示方式分为指针万用表和数字万用表。是一种多功能、多量程的测量仪表,一般万用表可测量直流电流、直流电压、交流电流、交流电压、电阻和音频电平等,有的还可以测交流电流、电容量、电感量及半导体的一些参数。

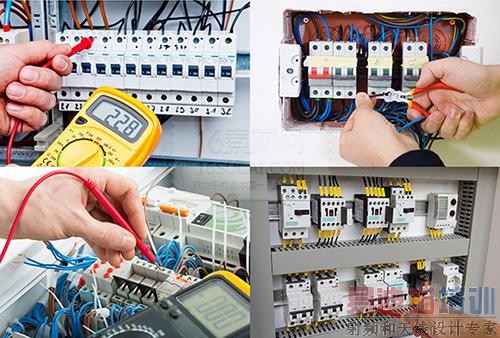

　　2、万用表的作用

　　基础功能:电压、电流、电阻三大基础测试项目

　　扩充空能:测量电容、电感、频率、占空比、温度、三极管放大倍数

　　3、万用表的分类与原理

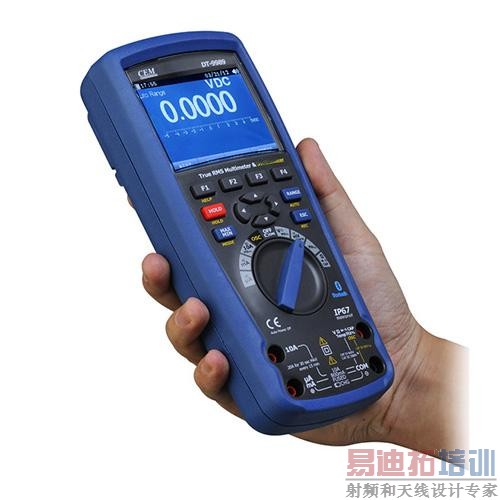

　　万用表的分类

　　常见的万用表有指针式万用表和数字式万用表。指针式多用表是一表头为核心部件的多功能测量仪表,测量值由表头指针指示读取。数字式万用表的测量值由液晶显示屏直接以数字的形式显示,读取方便,有些还带有语音提示功能。万用表是公用一个表头,集电压表、电流表和欧姆表于一体的仪表。

　　万用表原理

　　万用表的基本原理是利用一只灵敏的磁电式直流电流表(微安表)做表头。当微小电流通过表头,就会有电流指示。但表头不能通过大电流,所以,必须在表头上并联与串联一些电阻进行分流或降压,从而测出电路中的电流、电压和电阻。

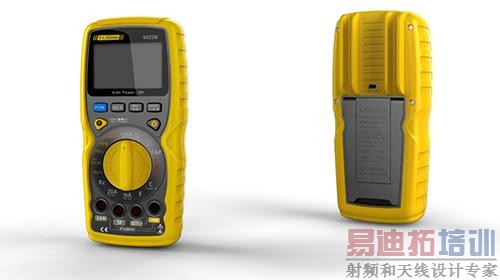

　　4、万用表选购技巧

　　1.万用表的显示位数和精度

　　显示位数和精度是万用表最基本也最重要的指标。一般来讲万用表显示位数越高精度也越高,反之相反。

　　2.万用表的测量方法和交流频响

　　万用表的测量方法主要对交流信号测量而言,伴随交流信号频率的改变,出现各种频率响应,影响万用表的测量。万用表对交流信号的测量,一般有二种方法:平均值和真有效值测量。

　　3.功能和测量范围

　　不同的万用表,其生产厂家将会设计不同的功能测量范围。普通的万用表都能测试交直流电压、电流、电阻、通断等,但是有的万用表为了降低成本不设置电流功能。

　　4.测量稳定性和保护性

　　好的万用表自我保护性很好,像有些万用表插错表笔线时,会自动产生蜂鸣报警……万用表的选购,不要盲目贪图便宜,要实用、好用。

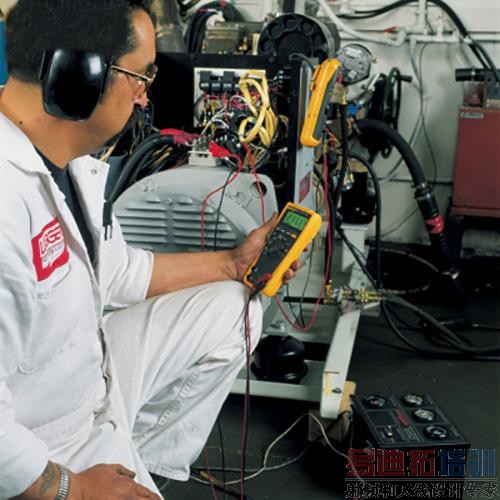

　　5、万用表的使用方法

　　1、使用前应熟悉万用表各项功能,根据被测量的对象,正确选用档位、量程及表笔插孔。

　　2、在对被测数据大小不明时,应先将量程开关,置于最大值,而后由大量程往小量程档处切换,使仪表指针指示在满刻度的1/2以上处即可。

　　3、测量电阻时,在选择了适当倍率档后,将两表笔相碰使指针指在零位,如指针偏离零位,应调节“调零”旋钮,使指针归零,以保证测量结果准确。如不能调零或数显表发出低电压报警,应及时检查。

　　4、在测量某电路电阻时,必须切断被测电路的电源,不得带电测量。

　　5、使用万用表进行测量时,要注意人身和仪表设备的安全,测试中不得用手触摸表笔的金属部份,不允许带电切换档位开关,以确保测量准确,避免发生触电和烧毁仪表等事故。

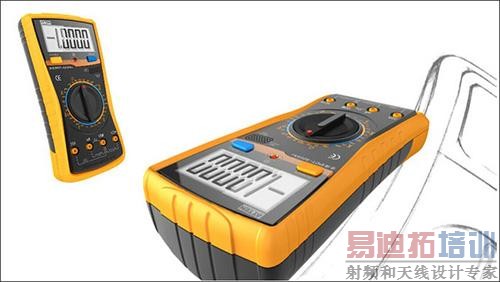

　　6、万用表保养与维修

　　万用表保养

　　1.不要接高于1000V直流电压或高于700V交流有效值电压。

　　2.不要在功能开关处于Ω和位置时,将电压源接入。

　　3.在电池没有装好或后盖没有上紧时,请不要使用此表。

　　万用表维修

　　1.外观检查

　　若发现如断线、脱焊、搭线短路、熔丝管断、烧坏元件等,可以触摸出电池、电阻、晶体管、集成块的温升情况,可参照电路图找出温升异常的原因。

　　2.测电压法

　　测量各关键点的工作电压是否正常,可较快找出故障点。如测A/D转换器的工作电压、基准电压等。

　　3.短路法

　　检查A/D转换器方法里一般都采用短路法,这种方法在修理弱电和微电仪器时用得较多。

　　4.断路法

　　把可疑部分从整机或单元电路中断开,若故障消失,表示故障在断开的电路中。此法主要适合于电路存在短路的情况。

　　5.测元件法

　　当故障已缩小到某处或几个元件时,可对其进行在线或离线测量。必要时,用好的元件进行替换,若故障消失,说明元件已坏。
