关于xcontrol的一个角落

下面开始进行探索。

建立一个新的Xcontrol。步骤如下（附带自己的想法）：

1、在labview主界面新建-X控件。

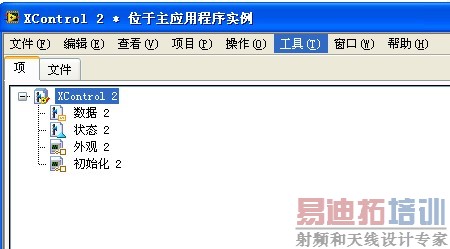

将会出现这样的界面

这将是五个小文件Xcontrol2 数据2 状态2 外观2 初始化2

其中Xcontrol将是主控件，我们以后将要使用的也将是这个控件。另外的四个。

数据 定义该控件的数据类型。是数值还是枚举等。

状态 定义该控件为显示控件还是输入控件。我认为是显示目前控件的状态！（待探索）

外观 是控件的外观显示 其中含有相关程序框图

初始化 控件的初始状态

2、

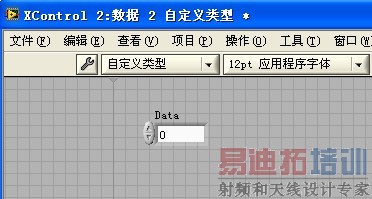

数据控件的界面如下图所示

正如图所示。默认的是数值型控件。我们可以把他改变为布尔型。通过右键替换即可。

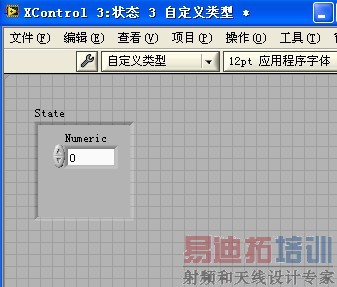

3、状态控件如下图所示

当数据的类型变化时，把状态也做相应的变化，如替换为布尔型 等。

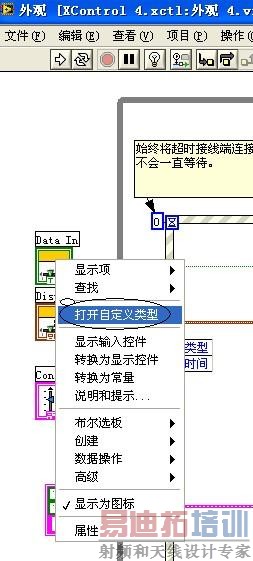

注意：当改变之后，外观的程序框图可能会出现错误提示！@这时，右键data in和display state in 选择打开自定义类型假装查看一下就解决了。

如下图的

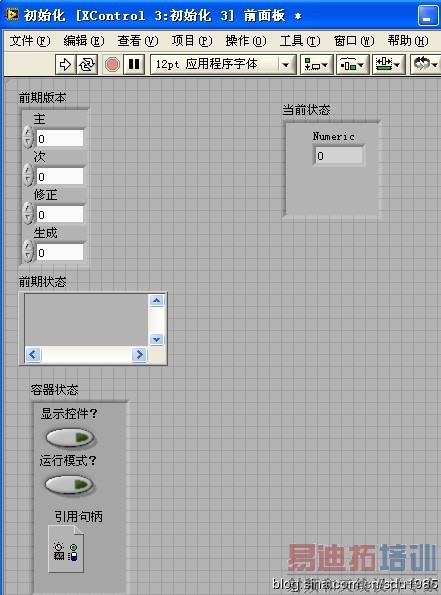

4、初始化控件如下图所示

[p]

5.最重要的一个小控件----外观控件

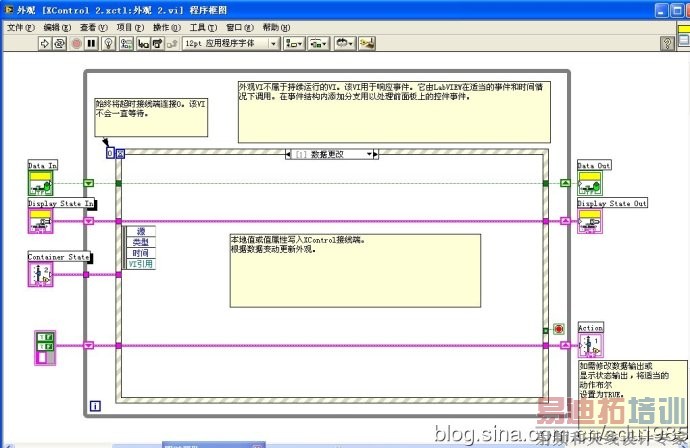

这个控件包含相应的程序框图 如下面的图：

其中前面板放置我们需要的控件，程序框图修改相应的程序。

我们要理解这样的一个观点： 本控件的数据类型和控件的显示并非同一定义。

我们做个例子：

我们定义 一个控件为 数值型控件，这说明我们这个控件的值为一个数值型。

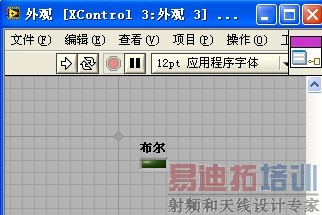

同时，我们可以让这个控件的外观不为一个数值型的控件，我们可以把这个控件的外观设置成一个布尔显示控件。然后在程序里设置当控件值大于0时，布尔为真。小于0时，为假。

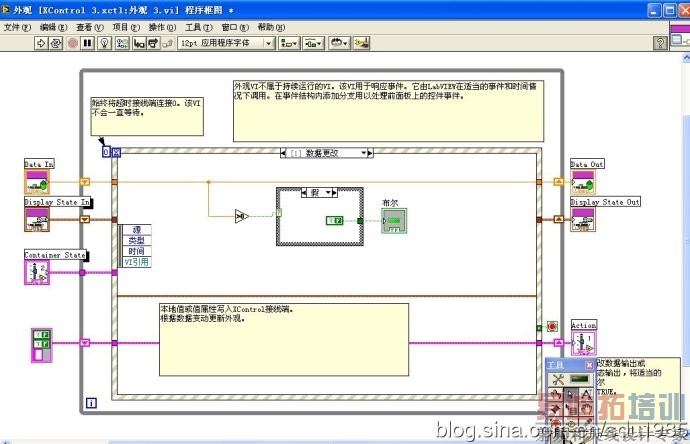

正如：

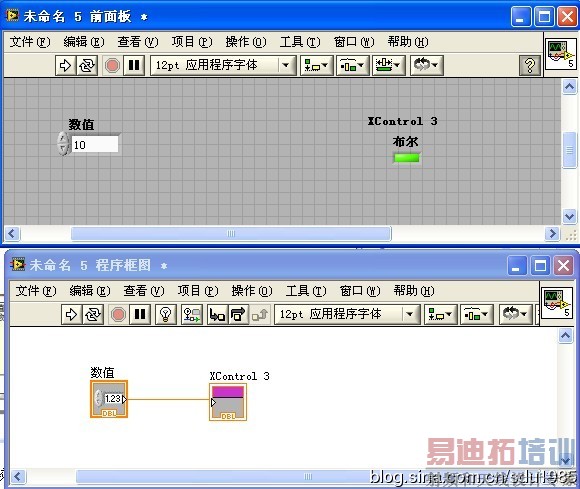

当控件的值变化时，触发0比较函数，从而确定布尔控件的值。那么用我们自定义的这个Xcontrol时是什么样子呢！是数值控件呢还是布尔控件呢！

实际上 数据类型是数值型，但是显示的时候是布尔型的！不行看看

所以认清 Xcontrol的显示内容与实质数据的区别。不过一般大家都是按规矩用的，对吧！

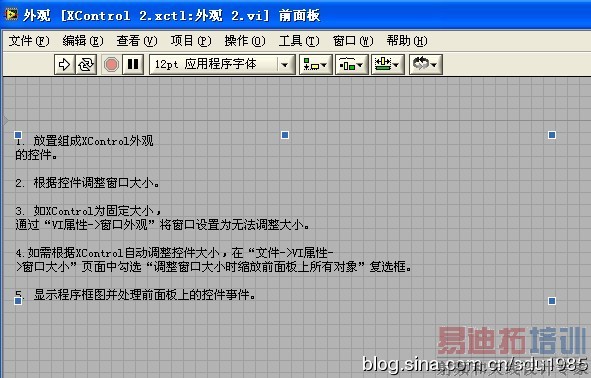

另外： 引用的Xcontrol的大小是由原先的前面板窗口决定的，因为其本身类似于一个VI。

我们可以通过调整xcontrol的前面板来确定Xcontrol被引用后的大小。

将控件匹配窗格之后就能随着窗口而变大变小！

如果是多个的话 可以通过组合框来实现的。
