对于Pico3425差分示波器的认识
录入：edatop.com 点击：
大家对于示波器并不陌生，但是对于差分示波器可能听得不是很多。其实我也是。虽然Pico示波器系列里面一直有Pico3425差分示波器，但是对于其定义，使用方法和注意事项并不是很了解， 因为之前的注意力一直都放在普通示波器身上。

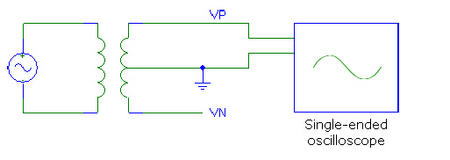

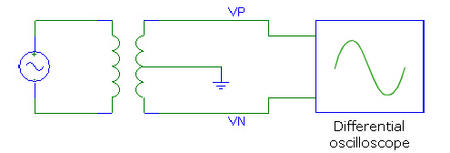

通常我们使用示波器测试一个点的电压时需要一端接地，即测试的是某个点对地的电压。而差分示波器测试的是两个点的相对电压，而不管各个点对地的电压是多少。例如，假设我要测试变压器输出端的电压， 如下图（1）所示，输出端是有接地的。如果使用普通示波器，就需要分别测试VP对地和VN对地的电压，然后求的其相对电压如图（2）所示。如果使用差分示波器，那么就可以直接测试VP对VN的电压，而不用进行二次测量，如下图（3）所示。
