正确测量TDR上升时间

录入:edatop.com    点击:
按照下面配置确保正确的TDR上升时间
使用PicoScope9311提供的30cm线缆,直接连接30cm从TDR输出到通道1输入。
这个按钮,然后选择Simulus,然后Output2.
设置限制电压为7V。
设置正输出幅值到5。
取消通道2.
设置通道1垂直标尺到200mV/div
设置通道1偏置offset为0mV。
4、设置测量:
点击Measure,然后点击Display菜单中的Statistics
点击X Parameters菜单中的Rise time
点击Definition,然后Method菜单中的User Defined。

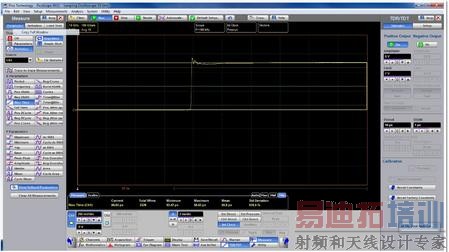

5、经过100次采集之后(看Total Wfms 列)在测量区域Measurement Area记录Rise time平均值结果。它将小于60ps。

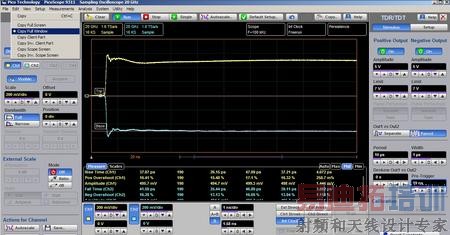

差分TDR PicoScope9311-统计
