用Pico2204A彻底分析视频多路混合器系统的问题
录入：edatop.com 点击：
由于智能建筑竖向线施工繁琐，所以后期增加设备成了问题，

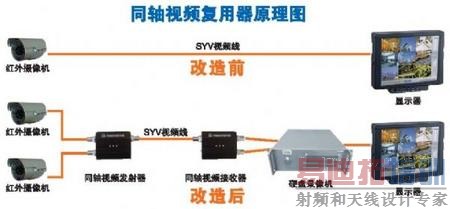

还好，有视频多路复用器。系统拓扑如下。
还好，有视频多路复用器。系统拓扑如下。
可是，最近发现有的信号交叉干扰严重。
因为全系统从施工，一直到用料都是不错的，
大家很疑惑。
因为全系统从施工，一直到用料都是不错的，
大家很疑惑。
决定让小四（pico2204A）看一下，于是先测试竖向干线，

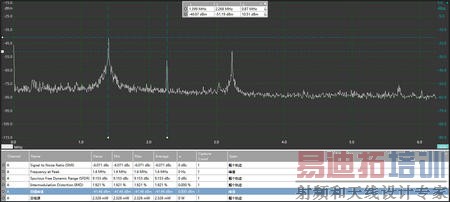

混合后频率貌似被搬移到1.4Mhz左右了。
混合后频率貌似被搬移到1.4Mhz左右了。

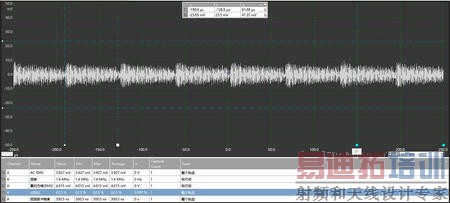

看干线时域情况
没发现什么情况呢，
接收器的端口1的输出是可接受的质量，

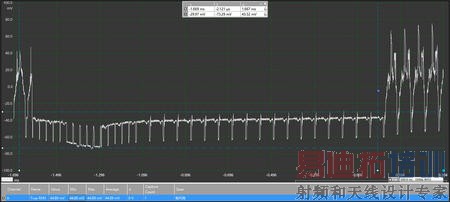

于是用小四的高级触发捕捉到场的情况如下：
接收器的端口1的输出是可接受的质量，
于是用小四的高级触发捕捉到场的情况如下：
果然，发现场域，有些失真，可是视频看起来可接受
接着，测2号端口场域：
接着，测2号端口场域：

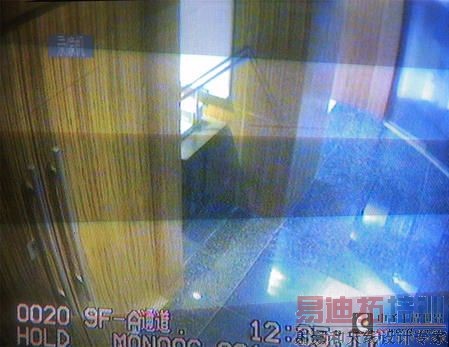

果然，60多mV的失真。有时候还畸变。
可能和现场的电器环境，增益能力，中间环节，都有关系。
请大家在布线中注意啊。
可能和现场的电器环境，增益能力，中间环节，都有关系。
请大家在布线中注意啊。
篇尾：
试着和领导说：要是有pico 9000系列的TDR能力，我想.....
（卡卡卡！领导吼叫，想什么那！我们又不是国防，医疗，航天级别的单位！！
我们也不需要顶级的光学站的施工，我们不用维护实验室级的设备！
我：。。。。。。）
（卡卡卡！领导吼叫，想什么那！我们又不是国防，医疗，航天级别的单位！！
我们也不需要顶级的光学站的施工，我们不用维护实验室级的设备！
我：。。。。。。）

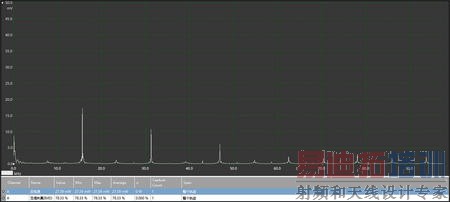

如果是质量较好的施工，摄像头到复用器线路分量如下：

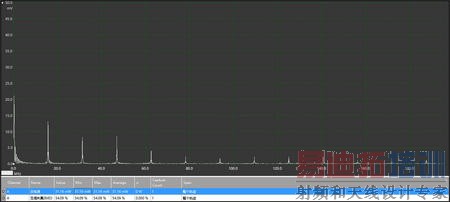

如果分量比较多，比如下图，就说明有问题了：
