VI子程序的创建和数据类型说明
录入：edatop.com 点击：
LabVIEW是一种图形化编程语言，LabVIEW程序包括三个部分：前面板、框图程序和图标/连接口。前面板模拟了真实仪表的面板，主要用于输入量的设置和输出量的显示，用户在前面板中执行对仪器的操作。框图程序是由节点、端口和连线组成的可执行代码。对框图程序的设计主要是对节点、数据端口和连线的设计通过图标/连接口是该VI程序的代表，用于其他程序调用该子VI。
LabVIEW具有三种用来创建和运行程序的模板：
1.工具（Tools）模板包括了程序的创建、修改和调试时使用的工具；
2.控制模板（Controls）主要用于在前面板中添加指示器和控制器；
3.函数模板（Functions）则用于创建框图程序，它包括了很多函数子模板。
VI程序的创建三个步骤：
（1）创建前面板
（2）设计框图程序
（3）调试程序
例如：计算两点斜率的VI程序的前面板和框图程序
功能：计算斜率Slop=(Y1-Y2)/(X1-X2)
参数：4输入，1个输出

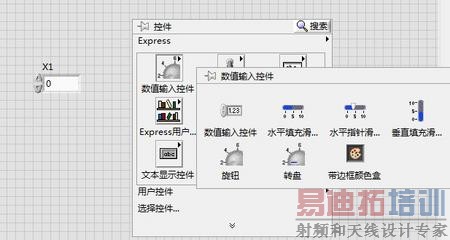

第一步：右键找到所需的数据类型，放置在界面上

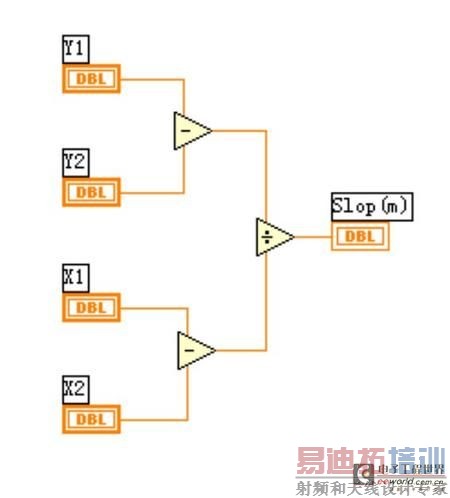

第二步：连接数据输入输出，修改ui

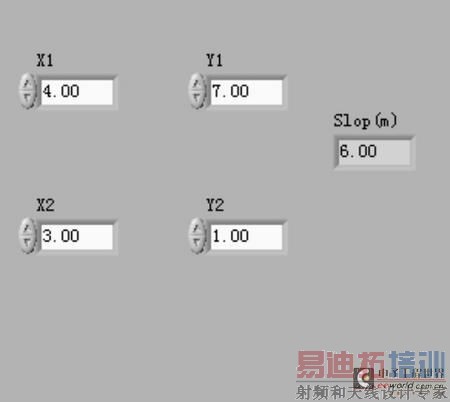

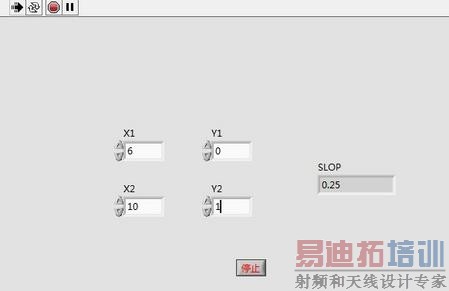

第三步：查看运行结果。 [p]

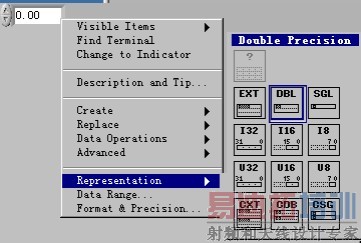

数据类型分为以下几种主要数据：
•EXT 扩展型 范围（-Inf ~ +Inf）
•DBL 双精度浮点型 范围（-Inf ~ +Inf）
•SGL 单精度浮点型 范围（-Inf ~ +Inf）
•I32 带符号32位整型 范围（-2147483648 ~ 2147483647）
•I16 带符号16位整型 范围（-32768 ~ 32767）
•I8 带符号8位整型 范围（-128 ~ 127）
•U32 无符号32位整型 范围（0~ 4294967295）
•U16 无符号16位整型 范围（0~ 65535）
•U8 无符号8位整型 范围（0~ 255）
•CXT 扩展型复数 范围（无）
•CDB 双精度复数 范围（无）
•CSG 单精度复数 范围（无）

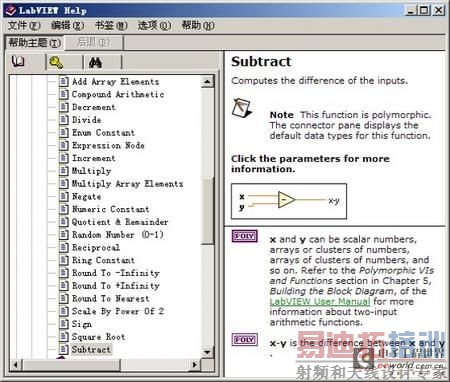

LabVIEW 中怎样获得帮助？
1.Help下拉菜单中的”Content and Index”有当前选中对象和整个软件的帮助文件。
2. Help下拉菜单中的”Examples …”有按照功能分类的多个VI程序实例。
3.选中对象（函数、子VI、控件）右击，在弹出菜单中选择”Help”,即显示该对象的帮助内容
