Pinpoint?触发系统的四种专用触发类型

录入:edatop.com    点击:
泰克DPO7000和MSO/DPO/DSA70000示波器系列中的Pinpoint®触发系统的A-Event菜单中提供了更多的触发类型,旨在简化计算平台、通信、网络、视频等应用中使用的复杂信号格式的测试工作。

通信触发

Comm (通信)触发位于Pinpoint 触发系统系统内的AEvent菜单中。模板测试需要波形触发方式能够支持与行业标准模板进行比较。可以选择的触发是速率高达1.5 Gb/s 的AMI、HDB3、BnZS、CMI、MLT3 和NRZ编码的通信信号以及速率高达6.25 Gb/s的8b/10b编码的串行数据。图1 说明了串行ATA 评估使用的3 Gb/s眼图画面。注意波形没有挨上深蓝色模板区域,否则即是违规。除模板外,直方图(位于边沿相交的点上方的浅蓝色图像)显示了信号中的合成抖动

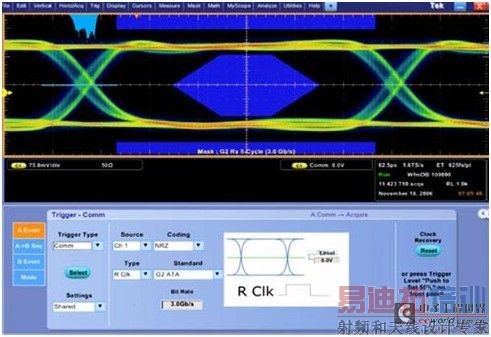

图1.通信触发。

视频触发

视频触发是DPO7000 系列仪器的标配功能。这一系列解决方案标配场内任一行、所有行、偶数场或偶数场视频触发功能,适用于NTSC、SECAM和PAL视频信号。可以用IRE 或mV 标度表示显示格线。在高清视频被迅速采用的环境下,内置1080i、1080p、720p 和480p等标准的模拟HDTV/EDTV 触发必然会带来很大的便利。图2是在HDTV 触发集的帮助下采集的波形。

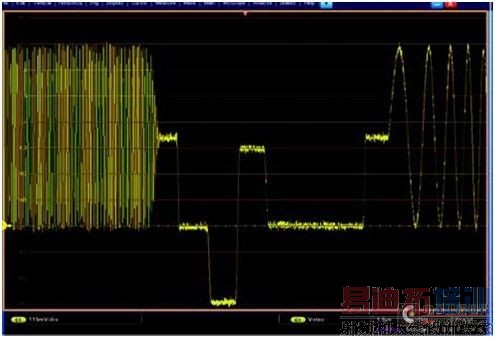

图2.视频触发。

存储系统触发

检验DDR3 信号要求能够可靠地触发关心的读或写突发,长期捕获数据(采集几个小时的波形)。通过使用Pinpoint触发系统中的B扫描触发功能,可以消除示波器触发抖动,得到的眼图会显示突发每个位在多次采集中的真正眼图睁开程度。如图3 所示,这种触发功能可以执行高速存储系统要求的精确高效的定时检验,如DDR3。

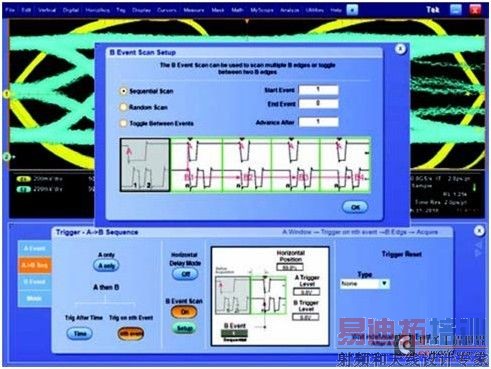

图3.DDR3的B 事件扫描触发设置。

低速串行协议触发

泰克还提供了另一种串行触发形式—低速串行协议触发。串行协议触发工具提供了多种常用低速串行总线的专业知识:I2C、RS-232、SPI、CAN、USB 2.0 和MIPIDPHY。提供的触发条件随不同标准变化,但在任何情况下,选项中都包括特定标准中最相关的顺序。例如,I2C 触发集包括Start Condition、Missing ACK、Data、等等。CAN 集包括Data、Remote、Overload 帧类型;Identifier、Data、Missing Acknowledge、Bit Stuffing错误、等等。

图4是MSO70000示波器触发Address 01后的I2C屏幕截图。由于MSO70000的20 GHz模拟通道带宽,低速串行协议解码和总线触发允许监测常用串行总线,用户可以把精力放在高速设计挑战的处理上。还可以设置和定义总线触发,触发与选择的串行标准有关的数据包内容。

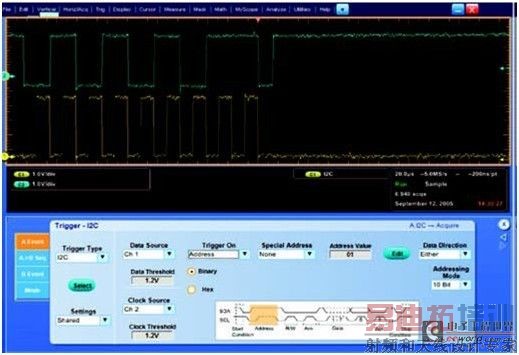

图4.低速串行协议触发。
