TSP-Link——TSP控制的基本原理

此测试使用TSP-Link连接测量仪器，其中2602用作主设备。此测试不使用触发模型，而用脚本执行单行测试。在支持TSP-Link的系统中，一台仪器（连接至GPIB或以太网等通信总线的设备）必须被认为是主设备。TSP脚本在主设备上运行并控制从设备，所以同一个脚本程序控制了这两台仪器。

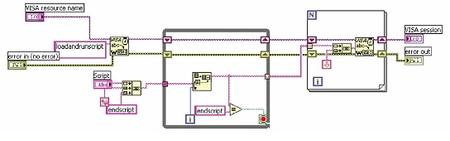

图1. 装载和运行脚本

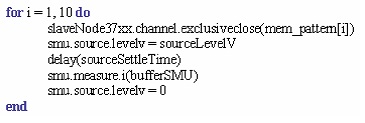

图2. mem_pattern的TSP循环例子

“表格”的概念将用此测试方法介绍。在TSP中，表格就是一个变量。但这个变量是一个数据阵列，在这这种情况下是通道阵列。

TSP脚本使用循环逐步测试此阵列的每个通道。使用了各种TSP开关指令（例如channel.open和channel.exclusiveclose）和各种源和测量指令（例如smu.source.rangev、smu.measure.i和smu.source.levelv）。

测试结果

用源和测量功能获得了360通道/秒的测试速度。

测试总结

通过TSP基本功能的实现，吞吐量提高了1.5倍。TSP-Link、for循环和缓冲区等功能消除了GPIB总线流量，提高了TSP的速度。
