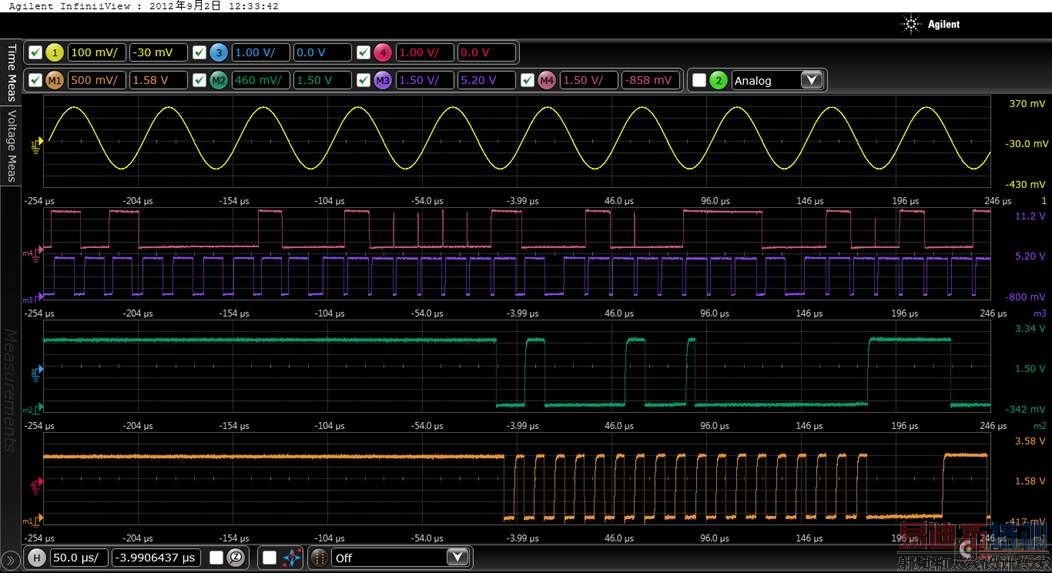

目前大多示波器有2个或4个示波器通道，但有些场合需要更多的示波器通道，如下图同时分析5路更多的模拟波形，这一期以选择题的形式围绕这一话题，欢迎参与，奖品仍是示波器原理书籍一本。第22周问题如下：
题目22-1: 如何将两台4通道的示波器同步起来变成8通道的示波器？
A. 将一台示波器的外触发输出与另一台示波器的外触发输入用电缆连接起来
B. 用示波器内置函数发生器（如DSOX2000A,DSOX3000A）产生的10MHz方波来校准两台示波器的时延
C. 用示波器的探头补偿信号来校准两台示波器的时延
D. 用另外一台函数发生器或任意波形发生器或脉冲信号源产生10MHz方波来校准两台示波器的时延
题目22-2: 如何同时观察并分析上面提到的8通道模拟信号的波形？
A. 可以实用InfiniiView N8900A同时对8路信号进行分析
B. 如果是安捷伦的Infiniium系列示波器，可以将其中四路存下来，以4个参考内存波形显示出来，通道1~4显示另外4路波形，这样就可以分析8路波形。
C. 如果是低速信号，则可以用安捷伦的34970数据采集系统进行分析
D. 用LabView , VB , VC++等语言对示波器进行程控，自己编写显示处理软件
题目22-3: 如果用InfiniiView N8900A同时观察分析这8路信号，其支持的最大垂直分辨率(ADC的位数)是多少？
A. 16 位
B. 14位
C. 12 位
D. 8 位
本书由安捷伦电子测量仪器与方案方面的专家孙灯亮编 著。相信不少从事测试测量工作的工程师都曾在孙先生的新浪博客中，看到其连载的关于数字示波器的技术专栏，而今，这些广受欢迎的文章终于印刷成册了。喜欢 测试测量与孙灯亮的文章的童鞋们有福了，参与测试测量活动即有机会免费获取本书一册，数量有限（本书最新出炉，市面上也很少见）。
------------------------------我是答案分界线--------------------------------
题目22-1: 如何将两台4通道的示波器同步起来变成8通道的示波器？
A. 将一台示波器的外触发输出与另一台示波器的外触发输入用电缆连接起来
B. 用示波器内置函数发生器（如DSOX2000A,DSOX3000A）产生的10MHz方波来校准两台示波器的时延
C. 用示波器的探头补偿信号来校准两台示波器的时延
D. 用另外一台函数发生器或任意波形发生器或脉冲信号源产生10MHz方波来校准两台示波器的时延
答案：ABD , 注意，示波器的探头补偿信号边沿速度通常很慢，不足以用来作校准，但如果是安捷伦的高端示波器，如90000X系列磷化铟示波器，其校准信号输出边沿仅15个皮秒作用，则可用来校准两台示波器的时延。另外，如果客户倾向于让两台示波器都实用外部触发，而不是用其中某个示波器的通道作为触发，那么则需要校准外触发输入和示波器通道之间的时延。 这里面，大家可以看出，如果示波器自身内置函数发生器或任意波形发生器，一切变得简单，否则需另备一台信号源。
题目22-2: 如何同时观察并分析上面提到的8通道模拟信号的波形？
A. 可以实用InfiniiView N8900A同时对8路信号进行分析
B. 如果是安捷伦的Infiniium系列示波器，可以将其中四路存下来，以4个参考内存波形显示出来，通道1~4显示另外4路波形，这样就可以分析8路波形。
C. 如果是低速信号，则可以用安捷伦的34970数据采集系统进行分析
D. 用LabView , VB , VC++等语言对示波器进行程控，自己编写显示处理软件
答案: ABCD
题目22-3: 如果用InfiniiView N8900A同时观察分析这8路信号，其支持的最大垂直分辨率(ADC的位数)是多少？
A. 16 位
B. 14位
C. 12 位
D. 8 位
答案： A
