揭开测试测量的小秘密——每周一考 【第24周】

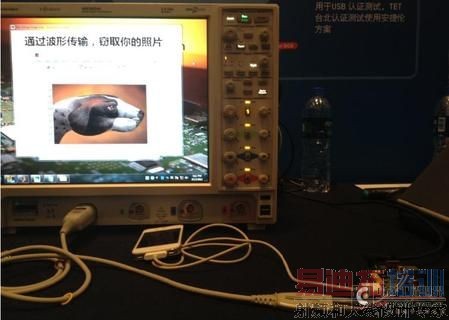

题目24-1 : 如下图所示，我有一台安捷伦MSO9254A 2.5GHz带宽, 20GSa/s采样率示波器，一个USB2.0治具，一根1131A差分探头，每次有人将其iPhone中的照片通过USB口考到一台笔记本电脑中，其照片信息都会被MSO9254A示波器通过截获，而且是在照片进入到电脑硬盘前被截获 ， 您能猜出来，是怎样做到的吗？

本书由安捷伦电子测量仪器与方案方面的专家孙灯亮编 著。相信不少从事测试测量工作的工程师都曾在孙先生的新浪博客中，看到其连载的关于数字示波器的技术专栏，而今，这些广受欢迎的文章终于印刷成册了。喜欢 测试测量与孙灯亮的文章的童鞋们有福了，参与测试测量活动即有机会免费获取本书一册，数量有限（本书最新出炉，市面上也很少见）。

-------------------------------我是答案分界线----------------------------------

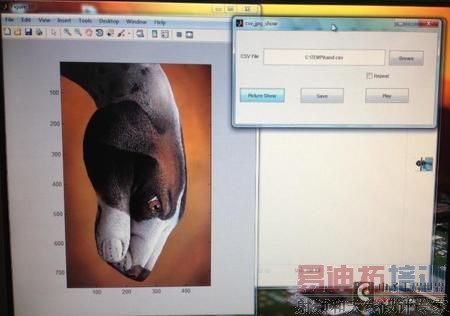

答案：iPhone将照片拷贝到个人电脑时，如图所示， 用1131A差分探头或N2751A差分探头，连到USB2.0治具上，该治具接在iPhone和个人电脑中间，因此图形经USB线传到个人电脑，是以逻辑1和逻辑0串行数据的形式出了iPhone , MSO9254A示波器通过1131A将该波形数据捕获，这个波形数据的有效载荷部分对应的就是照片数据，很多编程软件有库函数可将该数据还原成照片。安捷伦科技用MatLab写了软件，如下图所示，来还原该照片。MSO9254A只要配置了USB2.0解码软件即可。

如果您的示波器没有该功能，借助安捷伦的InfiniiView N8900A也可以完成。
