揭开测试测量的小秘密——每周一考 【第21周】

问题21-1 InfiniiView N8900A示波器离线分析仪软件用于写测试报告有哪些功能？

问题21-2 InfiniiView N8900A示波器离线分析仪软件可支持多少个标识(bookmark)？

问题21-3 InfiniiView N8900A示波器离线分析仪软件支持的数据格式有哪些？是否支持不同数据格式转换？

---------------------我是答案分界线--------------------------

问题21-1 InfiniiView N8900A示波器离线分析仪软件用于写测试报告有哪些功能？
答案：o 无需将波形图形存储成一个文件，再拷贝到Word或Excel中，只需如下图，按鼠标右键，选择Copy Screen Image , 然后到Word或Excel中用Ctrl-V组合键实现直接粘贴。

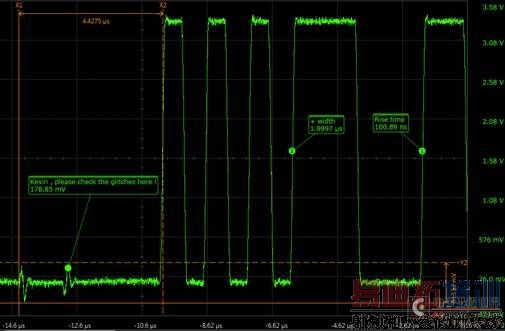

o 注释、说明、标识，及其方便，在波形窗口中，可以将波形测量参数直接自动显示在波形的测量位置上，可以对波形任意位置进行指向性注释，这样的标识可以多达100个。如下图所示，左手边的标识告诉你的同事要留心那个毛刺，右手边有两个标识自动给出测量值的注释和测量位置，一个是脉宽，一个是上升沿。

o 水平轴和垂直轴有刻度数值显示，如上图最右边和最下边所示。
o 可以形象显示出两个水平或垂直光标间的间隔。如上图所示。

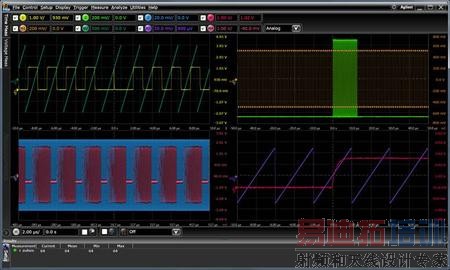

o 显示的方式可以很灵活，可以多个显示器，可以多个窗口，窗口相对位置可以自由排列。
o 可以将波形、设置、注释等存成一个文件(.OSC格式)，供以后调用。

问题21-2 InfiniiView N8900A示波器离线分析仪软件可支持多少个标识(bookmark)？
答案：如上题答案提供的图片所示，这样的标识可以有100个，方便写各种测试报告。

问题21-3 InfiniiView N8900A示波器离线分析仪软件支持的数据格式有哪些？是否支持不同数据格式转换？

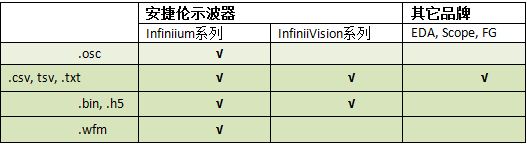

答案：安捷伦N8900A信号分析示波器软件支持多种波形数据格式，无论是哪种数据格式的波形被调入到软件中后，可以另存为另外一种数据格式。具体格式如下表所示，

.OSC 是包含波形数据以、设置以及各种标注信息的文件格式，是信息最全面的格式，数据部分是二进制格式。
.csv, .tsv, . txt 是文本格式，几乎所有示波器、EDA工具、Matlab、信号源都支持这种格式。
.bin , .h5, .wfm 是二进制格式，文件尺寸小，.h5除数据信息外，还包含设置信息。
以上提到的这七种格式之间可以相互转换，比如，您可以将其它品牌的示波器、EDA、信号源的文本格式的文件转成安捷伦的二进制格式。
