示波器，逻辑分析仪，都是最通用的测试仪器之一，尤其是示波器，通过参看信号的电压幅度，脉冲宽度，上升时间等关键参数，来找到信号的问题，是电子工程师必备的测试工具。但是如果面对多路数字信号的调试，示波器就受制于通道数的不足，所以对于嵌入式工程师而言，在分析多路时序、软件调试时，逻辑分析仪又是必不可少的调试利器。长久以来，工程师在使用示波器和逻辑分析仪时，都是把它们作为单台仪器来使用，孰不知逻辑分析仪和示波器可以组合起来使用，而且在某些时候可以发挥1+1>2的效果，本文就将探讨何时需要使用逻辑分析仪和示波器进行组合调试？要实现逻辑分析仪和示波器组合调试时面临的最大困难是什么？

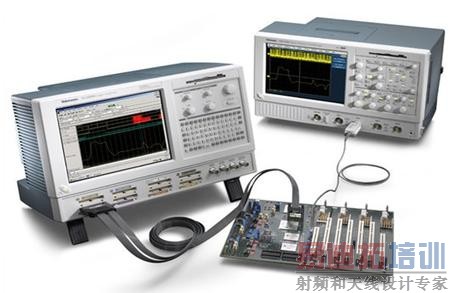

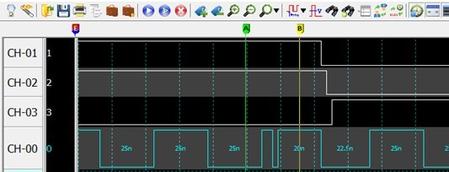

我们先来看一张逻辑分析仪的测试图片：
在光标A-B 之间蓝色波形出现了异常情况，但是逻辑分析仪只能显示时间的信息，缺少对整个信号的信息评估，如果这时能加入示波器对这路信号的观测，对于工程师来说可能就会如虎添翼。
那么接下面请再看一张加入了示波器波形的测试图片：

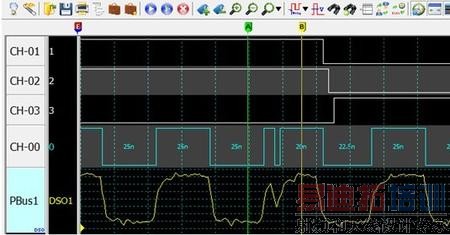

在这张图片中的黄色波形就是示波器测试的结果。通过示波器的波形，工程师可以很清楚的看到信号幅度的变化，发现时钟的问题。会给工程师带来豁然开朗的感觉，那么在这些时候，示波器和逻辑分析仪组合就会发挥出1+1>2的效果。
从上面的例子我们可以看到在某些时候需要示波器和逻辑分析仪组合调试，那么示波器和逻辑分析仪组合有那些困难呢？
- 成本昂贵
一般台式逻辑分析仪动辄10万到20万的价格，再加上示波器的成本，最少都要几十万的预算，所以对于大多数工程师可能是可望而不可及。
- 同步调试
可能在某些工程师的理解当中，要想实现示波器和逻辑分析仪的组合调试只需要有一台示波器和一台逻辑分析仪就可以了，其实不然， 示波器和逻辑分析仪有着各自的时钟，如果不同步触发，他们看到的信号将不会是一一对应的，就不能实现上面例子中的效果，那么通常情况下都需要购买一个时钟同步线的选件来同步两台仪器。
- 仪器必须是同一品牌
一般台式逻辑分析仪和示波器组合，还必须保证这两台仪器是同一厂家的产品，通常情况下A公司的示波器是不会支持B公司的逻辑分析仪的，反之亦然。
那么看来示波器和逻辑分析仪组合虽好，但实现起来困难重重，所以我们就此放弃，让它成为极少数人的奢侈品？当然不是，我们已经找到更加物廉价美的方案：
台湾皇晶公司 Acute 的 PC-based 逻辑分析仪价格仅仅是台式逻辑分析仪的十分之一！不需要额外选购价格不菲的时钟同步线！支持和多家一线品牌的示波器进行组合，无需同一品牌！

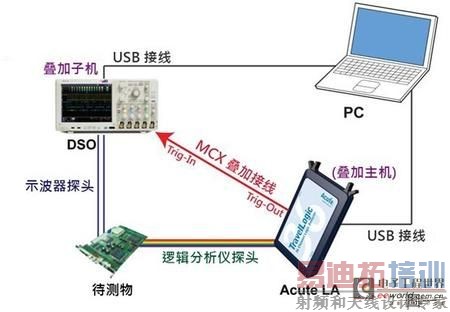

Acute 逻辑分析仪与示波器的组合方式。
Acute 逻辑分析仪支持的示波器品牌：
示波器厂牌 | 机型 | USB | TCP/IP |
皇晶(Acute) |
| √ | |
安捷伦(Agilent) |
| √ | √ |
固纬(GwInstek) |
| √ | |
力科(LeCroy) |
| √ | |
泰克(Tektronix) |
| √ | √ |
