揭开测试测量的小秘密——每周一考 【第20周】

录入:edatop.com    点击:
第20周的问题是围绕示波器离线分析软件,



这是目前业界唯一一款将示波器内部软件开放出来,可以装到个人电脑上使用的软件,就像剑客仗剑走天涯一样,这款软件可以伴随工程师的电脑,电脑在,软件在,波形文件在,工作经验的积累在。我们现在来讨论一下这款软件,它的相关资料见附件。

问题20-1 如果我有一低端示波器,测量功能非常简单,那么使用该软件可以让该示波器功能变得和高端示波器一样强大吗?

问题20-2 InfiniiView N8900A示波器离线分析仪软件和装在示波器内部的软件有何区别?

问题20-3 InfiniiView N8900A示波器离线分析仪软件可同时支持几个显示器?最大支持的显示器分辨率是多少?

-----------------------------我是答案分界线-----------------------

问题20-1 如果我有一低端示波器,测量功能非常简单,那么使用该软件可以让该示波器功能变得和高端示波器一样强大吗?

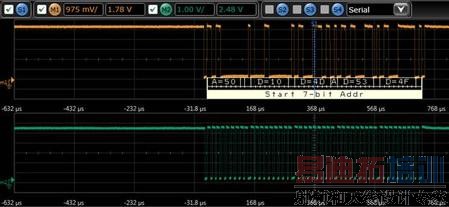

答案:该软件和安捷伦的63GHz带宽、160GSa/s实时采样的示波器所用的软件是一样的,因此如果您用一低端示波器采集数据,存储到一波形文件中,就可用该软件进行分析,单就分析、测量功能而言,是的,和高端示波器一样强大。假如你原来示波器不支持串行信号的解码,您只需将波形数据文件存下来,用该软件进行分析,就可实现。下图是用一老旧的示波器,当初购买时的价钱为几百美金,它本来不支持串行信号解码、抖动分析、实时眼图分析,FFT功能也很简单,自动测量功能很少,我们使用该软件,就把这台老示波器救活了,以上所提功能都支持了,下图是用该示波器做I2C解码的实例,。上面是I2C Data , 下面是I2C CLK,屏上显示的是屏幕波形对应的解码数据,蓝色光标是全局光标,在屏幕上实现解码是很多低价位示波器原本不具备的功能。


物理层波形和解码数据是时间相关的,蓝色光标是全局光标,当你点击下图第6行解码数据时,上图时域波形会对应跟着改变。用列表方式显示解码,而且可同时显示4种串行信号的解码,这也是很多低价位示波器原本没有的功能。现在有了N8900A 软件,一切都变得和以前不一样了。


问题20-2 InfiniiView N8900A示波器离线分析仪软件和装在示波器内部的软件有何区别?

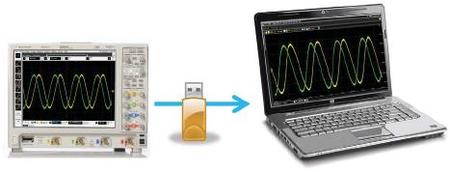

答案:InfiniiView N8900A信号分析示波器软件的操作界面和安捷伦Infiniium系列示波器内部的软件在操作界面上是一样的,软件的算法也是一样的。但因为它只是一个软件,不支持和硬件相关的功能,包括如下:
改变硬件设置,包括垂直偏置、垂直刻度、触发条件、采样率、存储深度等。
需要和硬件进一步互动才能完成的功能,包括连续触发采集波形、分段采集、平均采集等

问题20-3 InfiniiView N8900A示波器离线分析仪软件可同时支持几个显示器?最大支持的显示器分辨率是多少?
答案:该软件可同时支持两个显示器,而且这两个显示器可现实不同的画面,比如一个现实现实时域波形,另一个现实器现实抖动分析的图形和结果,最大显示分辨率是1900x900 ; 下图就是实际例子,您看到一个屏幕显示两路波形信号,另一个屏幕显示FFT分析结果和另外几路信号波形,显示器物理尺寸大小不受限制。
