很多年前，我们在《简单仿了一下线性调频脉冲的压缩（又续）》中利用Simulink仿真了Q
uartusII提供的FIR Compiler生成的FIR滤波器模块。现在我们又试着用
LabVIEW搭了一个简单的程序
框图。无论是雷达还是无线通信，
匹配滤波似乎都是非常重要的：在雷达中，匹配滤波可以实现脉冲压缩；在无线通信系统中，匹配滤波可以用来定位包头。

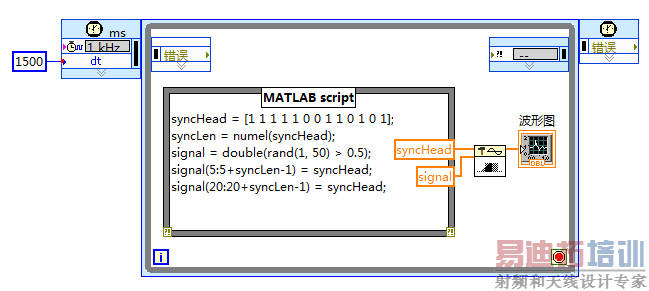

这次搭的框图异常简单，信号生成部分使用MATLAB节点，匹配滤波器使用LabVIEW提供的互相关节点，最后将输出接到一个Scope上，就完成了。主要就是三个部分：信号构造，信号处理，可视化。框图如下：
在信号生成部分，使用的同步序列是13位的巴克码。生成信号时，首先用0-1随机序列填充信号向量，然后随意插入了几个同步头序列。在整个信号处理的框图外面套了一个定时循环，这样就可以在scope上看到动态的波形图了。定时循环的时钟是1kHz，将计数器设为1500就可以让定时循环每1.5s触发一次。

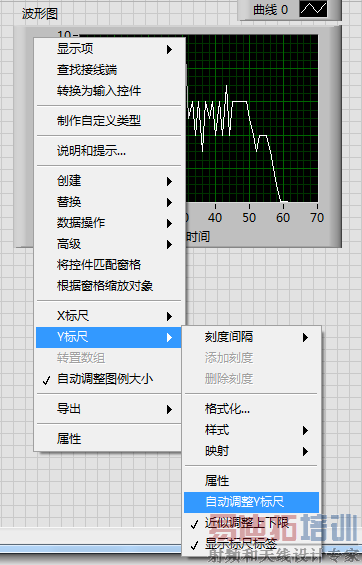

值得注意的是，MATLAB节点的输出要设定为1D Real Array类型，这一点在《学习LabVIEW（四）——MATLAB script节点》中就已经提到过了。为了让scope的观看效果更加舒适，我们把“自动调整Y标尺”给关掉了。此外，由于互相关运算不具有交换律，因此互相关节点两个输入端怎么接都是有讲究的。

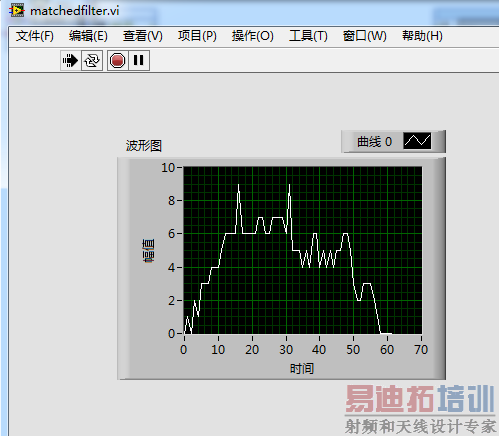

程序运行的效果如下图所示：
把程序停下来之后，我们可以导出当前Scope中的数据，如下图所示：

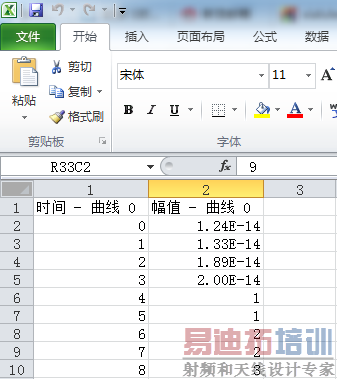

可以导出为Excel表格：
也可以导出到剪贴板，利用clipb.py（见https://github.com/xialulee/WaveSyn/blob/master/wavesynlib/interfaces/windows/clipb.py），我们可以使用诸如sed, awk或者perl这样的工具对数据进行处理，比如做一个门限检测，如下图所示：
