labview编程技巧-----xy graph如何显示连续数据
录入:edatop.com 点击:
无论是CHART还是GRAPH,其横坐标都是时间轴,是等间隔的.对于两个相互关联的两组数据,比如,位移与压力,速度与扭矩等,实际就是Y=F(X)的函数关系,用XY GRAPH来表示非常合适.
XY GRAPH和GRAPH一样都是表示静态数据的,如何用它来表示动态数据,类似CHART那
我们知道,CHART自己内部有一个先入先出的缓冲区FIFO,它只所以能够不断地显示连续数据,就是每次调用时,向这个缓冲去添加新的数据,因此我们对X和Y建立两个FIFO,就可以实现XY 连续数据显示了.
LABVIEW在逐点分析库提供了这样一个FIFO节点,可能很多人没有注意到.

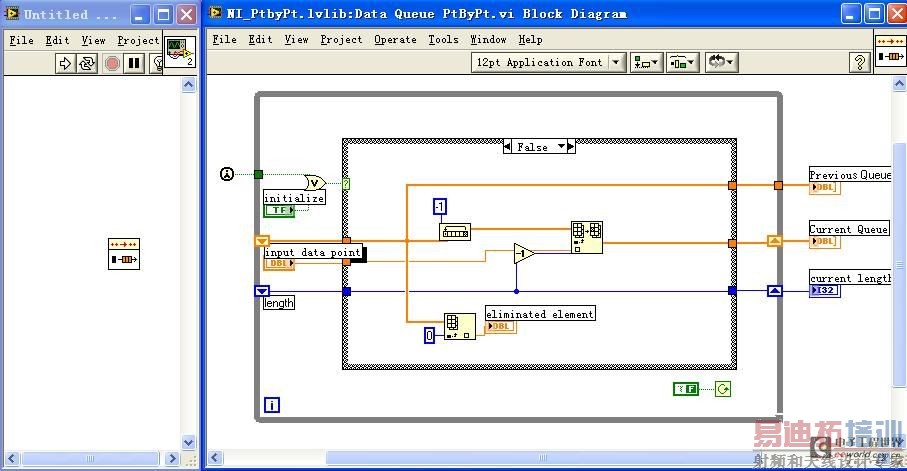

看一下它的用法

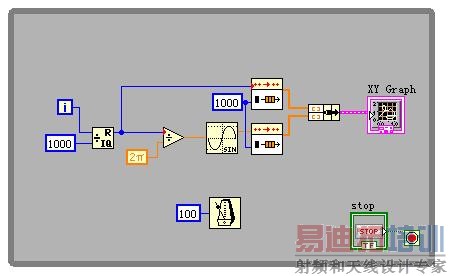

这样,就实现了XY GRAPH的连续显示
XY GRAPH和GRAPH一样都是表示静态数据的,如何用它来表示动态数据,类似CHART那
我们知道,CHART自己内部有一个先入先出的缓冲区FIFO,它只所以能够不断地显示连续数据,就是每次调用时,向这个缓冲去添加新的数据,因此我们对X和Y建立两个FIFO,就可以实现XY 连续数据显示了.
LABVIEW在逐点分析库提供了这样一个FIFO节点,可能很多人没有注意到.
看一下它的用法
这样,就实现了XY GRAPH的连续显示
