labview串口通讯的深入分析.

录入:edatop.com    点击:
labview称做"G"语言,只是说明了它具备了通用编程语言的编程能力,但是任何编程语言都有器独特的特点,否则经过几十年的风风雨雨,并没有出现一种编程语言一统天下的格局,每种编程语言都有其特别适合的领域,从这点来说,数据采集和仪器通讯可以说是它最擅长的领域.毫无疑问,计算机的串口通讯是相对比较简单的通讯方式,labview也不例外地对它提供了支持.

LABVIEW的串口控制,可以通过多种方法:

1.最基本的IN OUT 控制,LABVIEW提供了In port和Out Port两个基本输入输出VI,通过它就可以直接读写寄存器,我本人 做的许多并口控制设备就是利用了这两个节点,在计算机的DOS时代,通过IN OUT指令进行串口通讯是唯一的选择,现在正在做单片机的朋友都知道,单片机的串口通讯都是通过操作寄存器实现的,对于计算机的COM1,它的端口地址是0X3F8,完全可以通过它来完成串口通讯.

2.利用API的WriteFile 函数实现串口通讯,这是VC进行串口通讯的方法.

3.利用VB提供的MSCOMM控件(这是目前用的最多的,它支持查询和中断两种模式,即可以发送文本型数据(ASCII),由可以发送二进制(BIN,实际是BYTE ARRAY)

4.利用LABVIEW特有的VISA通讯


直接控制寄存器的方法在计算机串口通讯基本看不到了.只有在单片机中还采用这种方式.

通过C51串口通讯,简单地介绍一下这种方法:

/* 发送数据函数 */

void SendData(uchar *buf)

{

uchar i;

uchar len;

len=strlen(buf); /* 取得字符串长度*/

for(i=0;i

{

SBUF=buf[i]; /* SBUF是串口输出REG */

while(!TI);/* 等待发送完成 */

TI=0; /* 复位中断标志 */

方法2直接调用API非常复杂,在LV不会采用,就不介绍了.

方法3是目前用的最多,介绍一下.

MSComm控件提供下列两种处理通讯的方式:事件驱动方式和查询方式。

来源: http://dev.yesky.com/347/2636847.shtml

2.1 事件驱动方式

  事件驱动通讯是处理串行端口交互作用的一种非常有效的方法。在许多情况下,在事件发生时需要得到通知,例如,在串口接收缓冲区中有字符,或者 Carrier Detect (CD) 或 Request To Send (RTS) 线上一个字符到达或一个变化发生时。在这些情况下,可以利用 MSComm 控件的 OnComm 事件捕获并处理这些通讯事件。OnComm 事件还可以检查和处理通讯错误。所有通讯事件和通讯错误的列表,参阅 CommEvent 属性。在编程过程中,就可以在OnComm事件处理函数中加入自己的处理代码。这种方法的优点是程序响应及时,可靠性高。每个MSComm 控件对应着一个串行端口。如果应用程序需要访问多个串行端口,必须使用多个 MSComm 控件。

  2.2 查询方式

  查询方式实质上还是事件驱动,但在有些情况下,这种方式显得更为便捷。在程序的每个关键功能之后,可以通过检查 CommEvent 属性的值来查询事件和错误。如果应用程序较小,并且是自保持的,这种方法可能是更可取的。例如,如果写一个简单的电话拨号程序,则没有必要对每接收一个字符都产生事件,因为唯一等待接收的字符是调制解调器的“确定”响应。

   MSComm 控件有很多重要的属性,但首先必须熟悉几个属性。

CommPort设置并返回通讯端口号。
Settings以字符串的形式设置并返回波特率、奇偶校验、数据位、停止位。
PortOpen设置并返回通讯端口的状态。也可以打开和关闭端口。
Input从接收缓冲区返回和删除字符。
Output向传输缓冲区写一个字符串。

 下面分别描述:

  CommPort属性:设置并返回通讯端口号。

  语法 object.CommPort[value ] (value 一整型值,说明端口号。)

  说明 在设计时,value 可以设置成从 1 到 16 的任何数(缺省值为 1)。但是如果用 PortOpen 属性打开一个并不存在的端口时,MSComm 控件会产生错误 68(设备无效)。

  注意:必须在打开端口之前设置 CommPort 属性。

  RThreshold 属性:在 MSComm 控件设置 CommEvent 属性为 comEvReceive 并产生 OnComm 之前,设置并返回的要接收的字符数。

  语法:object.Rthreshold [ = value ](value 整型表达式,说明在产生 OnComm 事件之前要接收的字符数。 )

  说明:当接收字符后,若 Rthreshold 属性设置为 0(缺省值)则不产生 OnComm 事件。例如,设置 Rthreshold 为 1,接收缓冲区收到每一个字符都会使 MSComm 控件产生 OnComm 事件。

  CTSHolding 属性:确定是否可通过查询 Clear To Send (CTS) 线的状态发送数据。Clear To Send 是调制解调器发送到相联计算机的信号,指示传输可以进行。该属性在设计时无效,在运行时为只读。

  语法: object.CTSHolding(Boolean)

  Mscomm 控件的 CTSHolding 属性设置值:

  True Clear To Send 线为高电平。
  False Clear To Send 线为低电平。

  说明:如果 Clear To Send 线为低电平 (CTSHolding = False) 并且超时时,MSComm 控件设置 CommEvent 属性为 comEventCTSTO (Clear To Send Timeout) 并产生 OnComm 事件。

  Clear To Send 线用于 RTS/CTS (Request To Send/Clear To Send)硬件握手。如果需要确定 Clear To Send 线的状态,CTSHolding 属性给出一种手工查询的方法。

  详细信息 有关握手协议,请参阅 Handshaking 属性。

  SThreshold 属性: MSComm 控件设置 CommEvent 属性为 comEvSend 并产生 OnComm 事件之前,设置并返回传输缓冲区中允许的最小字符数。

  语法 object.SThreshold [ = value ]

  value 整形表达式,代表在 OnComm 事件产生之前在传输缓冲区中的最小字符数。 [p]

  说明:若设置 Sthreshold 属性为 0(缺省值),数据传输事件不会产生 OnComm 事件。若设置 Sthreshold 属性为 1,当传输缓冲区完全空时,MSComm 控件产生 OnComm 事件。如果在传输缓冲区中的字符数小于 value,CommEvent 属性设置为 comEvSend,并产生 OnComm 事件。comEvSend 事件仅当字符数与 Sthreshold 交叉时被激活一次。例如,如果 Sthreshold 等于 5,仅当在输出队列中字符数从 5 降到 4 时,comEvSend 才发生。如果在输出队列中从没有比 Sthreshold 多的字符,comEvSend 事件将绝不会发生。

  Handshake 常数

常数描述
comNone0无握手。
comXonXoff1XOn/Xoff 握手。
comRTS2Request-to-send/clear-to-send 握手。
comRTSXOnXOff3Request-to-send 和 clear-to-send 握手皆可。

  OnComm 常数

常数描述
comEvSend1发送事件。
comEvReceive2接收事件。
comEvCTS3clear-to-send 线变化。
comEvDSR4data-set ready 线变化。
comEvCD5carrier detect 线变化。
comEvRing6振铃检测。
comEvEOF7文件结束。

  Error 常数

常数描述
comEventBreak1001接收到中断信号
comEventCTSTO1002Clear-to-send 超时
comEventDSRTO1003Data-set ready 超时
comEventFrame1004帧错误
comEventOverrun1006端口超速
comEventCDTO1007Carrier detect 超时
comEventRxOver1008接收缓冲区溢出
comEventRxParity1009Parity 错误
comEventTxFull1010传输缓冲区满
comEventDCB1011检索端口 设备控制块 (DCB) 时的意外错误

  InputMode 常数

常数描述
comInputModeText0 (缺省)通过 Input 属性以文本方式取回数据。
comInputModeBinary1通过 Input 属性以二进制方式检取回数据。

  CDHolding 属性:通过查询 Carrier Detect (CD) 线的状态确定当前是否有传输。Carrier Detect 是从调制解调器发送到相联计算机的一个信号,指示调制解调器正在联机。该属性在设计时无效,在运行时为只读。

  语法 object.CDHolding

  设置值:CDHolding 属性的设置值为:

设置描述
TrueCarrier Detect 线为高电平
FalseCarrier Detect 线为低电平

  说明:注意当 Carrier Detect 线为高电平 (CDHolding = True) 且超时时,MSComm 控件设置CommEvent 属性为 comEventCDTO(Carrier Detect 超时错误),并产生 OnComm 事件。

  注意 在主机应用程序中捕获一个丢失的传输是特别重要的,例如一个公告板,因为呼叫者可以随时挂起(放弃传输)。

  Carrier Detect 也被称为 Receive Line Signal Detect (RLSD)。

  数据类型:Boolean

  DSRHolding 属性:确定 Data Set Ready (DSR) 线的状态。Data Set Ready 信号由调制解调器发送到相连计算机,指示作好操作准备。该属性在设计时无效,在运行时为只读。

  语法:object.DSRHolding

  object 所在处表示对象表达式,其值是“应用于”列表中的对象。

  DSRHolding 属性返回以下值:

描述说明
TrueData Set Ready 线高  当 Data Set Ready 线为高电平 (DSRHolding = True) 且超时时,MSComm 控件设置 CommEvent 属性为 comEventDSRTO(数据准备超时)并产生 OnComm 事件。
  当为 Data Terminal Equipment (DTE) 机器写 Data Set Ready/Data Terminal Ready 握手例程时该属性是十分有用的。
  数据类型:Boolean
FalseData Set Ready 线低

  Settings 属性: 设置并返回波特率、奇偶校验、数据位、停止位参数。

  语法: object.Settings[ = value]

  说明:当端口打开时,如果 value 非法,则 MSComm 控件产生错误 380(非法属性值)。

  Value 由四个设置值组成,有如下的格式:

  "BBBB,P,D,S"

  BBBB 为波特率,P 为奇偶校验,D 为数据位数,S 为停止位数。value 的缺省值是:

  "9600,N,8,1"

  InputLen 属性:设置并返回 Input 属性从接收缓冲区读取的字符数。

  语法 object.InputLen [ = value]

  InputLen 属性语法包括下列部分:

  value 整型表达式,说明 Input 属性从接收缓冲区中读取的字符数。

  说明:InputLen 属性的缺省值是 0。设置 InputLen 为 0 时,使用 Input 将使 MSComm 控件读取接收缓冲区中全部的内容。

  若接收缓冲区中 InputLen 字符无效,Input 属性返回一个零长度字符串 ("")。在使用 Input 前,用户可以选择检查 InBufferCount 属性来确定缓冲区中是否已有需要数目的字符。该属性在从输出格式为定长数据的机器读取数据时非常有用。

  EOFEnable 属性:确定在输入过程中 MSComm 控件是否寻找文件结尾 (EOF) 字符。如果找到 EOF 字符,将停止输入并激活 OnComm 事件,此时 CommEvent 属性设置为 comEvEOF,

  语法:object.EOFEnable [ = value ]

  EOFEnable 属性语法包括下列部分:

  value 布尔表达式,确定当找到 EOF 字符时,OnComm 事件是否被激活,如“设置值”中所描述。

  value 的设置值:

  True 当 EOF 字符找到时 OnComm 事件被激活。

  False (缺省)当 EOF 字符找到时 OnComm 事件不被激活。

  说明:当 EOFEnable 属性设置为 False,OnComm 控件将不在输入流中寻找 EOF 字符。

  3.错误消息(MS Comm 控件)

  下表列出 MSComm 控件可以捕获的错误:

描述
380无效属性值 comInvalidPropertyValue
383属性为只读 comSetNotSupported
394属性为只读 comGetNotSupported
8000端口打开时操作不合法 comPortOpen
8001超时值必须大于 0
8002无效端口号 comPortInvalid
8003属性只在运行时有效
8004属性在运行时为只读
8005端口已经打开 comPortAlreadyOpen
8006设备标识符无效或不支持该标识符
8007不支持设备的波特率
8008指定的字节大小无效
8009缺省参数错误
8010硬件不可用(被其它设备锁定)
8011函数不能分配队列
8012设备没有打开 comNoOpen
8013设备已经打开
8014不能使用 comm 通知
8015不能设置 comm 状态 comSetCommStateFailed
8016不能设置 comm 事件屏蔽
8018仅当端口打开时操作才有效 comPortNotOpen
8019设备忙
8020读 comm 设备错误 comReadError
8021为该端口检索设备控制块时的内部错误 comDCBError

以上这部分转载于网上. [p]

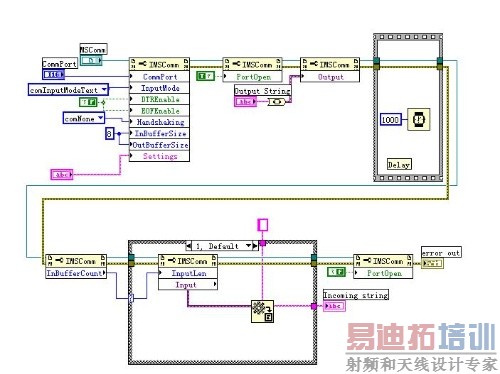

labview可以直接调用ACTIVEX控件,所以可以直接使用,新版本的LV可以注册回调函数(REG CALLBACK),所以这个控件的所有功能都是可用的,下面示意一下调用的方法.


重点介绍一下VISA串口通讯的方法:

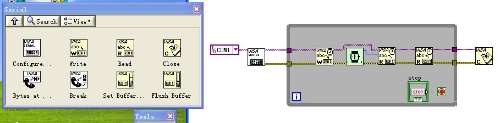

基本流程是:打开(配置)--->循环(读写)--->关闭(释放)



一共有八个VI节点

1.VISA Configure Serial Port :

设定波特率,数据位,停止位,奇偶校验位,流控制,超时处理,结束符使能,结束符.

特别需要注意的是超时(TIMEOUT) 和结束符号两个参数.TIMEOUT默认的10秒,结束符号默认是使能状态,默认的结束符是0X0A(n),另外,回车0x0D (r)也经常做为做为结束符号.

如果采用的是二进制通讯,可能会遇到结束符的问题.因为二进制中0A是10,0D是13,这两个是作为数字出现的,如果不禁止结束符号,会导致读提前结束,产生错误的结果,这再和设备通讯时可能会碰到.

至于波特率,数据位等,对照要通讯的设备的要求设定就可以了.

2.Visa Write: 这个节点负责把缓冲区的数据发送出去,并返回实际发送的数据.

  MSCOMM串口通讯时是可以选择文本和二进制方式的,VISA有选择项吗?没有,完全取决于你的字符串,这是一个需要注意的问题.

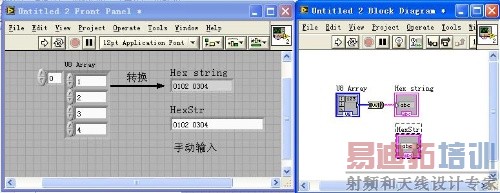

正常显示方式时,字符串是"1234"在内存中存储的是ASCII,看下图.



"1"=31,"2"=32 "3"=33,"4"=34.

发送的字符串"1234"实际发送的是16进制的31,32,33,34.用过单片机的都知道,实际所有的串口通讯从本质上说,都是二进制的,只不过接收方面如何判定数据的问题.

比如发送的是33(HEX),接收方面可以解释成数字1,(字符串型),或者是数字33.

用过C的人知道,字符串实际和U8数组是等价的.



所以VISA是不管是否是字符串还是数值,都是采用二进制发送的,关键是我们在于我们的字符串是如何构成的.

Visa Read等其它的几个都比较简单,就不介绍了.
