labview编程技巧-----labview与INI文件

在WIN95以前，WINDOWS还没有引入注册表的概念，WINDOWS是利用INI文件来存储计算机相关配置的，在API里，WINDOWS提供了丰富的API函数来操作INI文件，LV里也专门有个子类别封装了这些API函数，使用非常方便。

LV使用INI文件来存储配置，应用非常广泛，生成执行文档后也自动生成一个INI文件。

LV主要在下列情况下使用INI文件：

存储前面板或者前面板特定控件的默认值和当前值

存储本次应用的运行结果供下一次启动是调用

存储硬件配置文件

存储硬件配置是非常重要的，比如一般的板卡都有16个数字输出，外部接继电器来控制外部设备，继电器是比较容易损坏的，而通常16个继电器中是有备用的，如何在不改变软件和硬件的情况下把输出更改到另外的继电器上，这样，只需要简单地改动一下外部接线就可以了那，使用配置文件可以轻松实现。

INI文件结构很简单，装了多操作系统的人都知道，WINDOWS本身有个BOOT.INI

[boot loader]
timeout=30
default=multi(0)disk(0)rdisk(0)partition(1)WINDOWS
[operating systems]
multi(0)disk(0)rdisk(0)partition(1)WINDOWS="Microsoft Windows XP Professional" /noexecute=optin /fastdetect



我们看一下LV软件本身也利用了INI文件来保存配置。

[LabVIEW]
server.tcp.port=3363
server.tcp.enabled=TRUE
server.tcp.access="+127.0.0.1"
IsFirstLaunch=False
PaletteHidddenControlCategories_LocalHost="Modern;System;Classic;Control Design & Simulation;.NET & ActiveX;Addons;"
PaletteHidddenFunctionlCategories_LocalHost="Programming;Measurement I/O;Instrument I/O;Vision and Motion;Mathematics;Signal Processing;Data Communication;Connectivity;Control Design & Simulation;SignalExpress;Addons;"
menuSetup="default"
saveFloaterLocations=True
find.viListFlags=4
LastErrorListSize=0,0,379,486
paletteStyle="NamedIcons"
NoAdvice070=",CleanUpWire,FlatSequence"
SaveChanges_ApplyToAll=True
PropPageBounds="398;181;884;636"
RecentFiles.pathList="C:Program FilesNational InstrumentsLabVIEW 8.5examplesDAQmxAnalog InMeasure Voltage.llbAcq&Graph Voltage-Int Clk.vi;C:Program FilesNational InstrumentsLabVIEW 8.5examplesDAQmxAnalog InMeasure Voltage.llbAcq&Graph Voltage-Ext Clk-Analog Ref.vi;C:Documents and SettingsAdministratorLocal SettingsTemporary Internet FilesContent.IE57M9NS8HFchart%20right%20to%20left[1].vi;C:Documents and SettingsAdministratorMy Documentswindows_environment_variable_reader_writerWindows Environment Variable Reader Writer.vi;C:Documents and SettingsAdministratorMy DocumentsMDI.llbSimple MDI Demo.vi;D:Control 1.ctl;C:Program FilesNational InstrumentsLabVIEW 8.5vi.libtreeTree Sorter.llbJoin.vi;C:Program FilesNational InstrumentsLabVIEW 8.5vi.libUtilitynotifier.llbCreate Notifier.vi;C:Program FilesNational InstrumentsLabVIEW 8.5vi.libUtilitynotifier.llbWait On Notification.vi;C:Program FilesNational InstrumentsLabVIEW 8.5vi.libUtilityinputDevices.llbAcquire Input Data.vi"
ShowBufferAllocationsArrays=True
ShowBufferAllocationsClusters=True
ShowBufferAllocationsStrings=False
ShowBufferAllocationsPaths=False
ShowBufferAllocationsScalars=False
ShowBufferAllocationsVariants=False
ShowBufferAllocationsOther=False
NewDlgRecentMainTemplates.pathList="C:Program FilesNational InstrumentsLabVIEW 8.5templatesFrameworksDesignPatternsProducerConsumerEvents.vit"
NewDlgBounds="700;480"
NewDlgRecentTemplates.pathList=""
NewDlgLastSelected="8E4D36AD-F776-4C48-97C6-C1D85EFE889F"
NewDlgSmall=False
NewDlgCollapsed="77E350A8-F9AA-43FF-85E2-454279EBB9A7/Frameworks3F7CF7A8-5E4D-4EDC-AA25-FA4A326988EF8E4D36AD-F776-4C48-97C6-C1D85EFE889F"
SuperSecretPrivateSpecialStuff=True
colorHistoryItemA=00000BFF
RecentFiles.projectPathList="C:Documents and SettingsAdministratorMy Documentsxcontrol eventsxcontrol eventsXControl Events Project.lvproj;C:Program FilesNational InstrumentsLabVIEW 8.5examplesgeneralxcontrolsDual Mode ThermometerSimple Dual Mode Thermometer XControl.lvproj;C:Program FilesNational InstrumentsLabVIEW 8.5exampleslvdscXControlsSpinnerSpinner.lvproj;C:Documents and SettingsAdministratorMy DocumentsLinked_List_ProjectLinked ListLinked_List_Project.lvproj;D:TESTUntitled Project 1.lvproj;C:Documents and SettingsAdministratorMy DocumentsScripting_Tools_0.16.02Scripting ToolsScripting Tools.lvproj;C:Documents and SettingsAdministratorMy DocumentsIconEditor_85_V2.2IconEditor.lvproj;C:Documents and SettingsAdministratorMy Documents第一名_何凌_公司问题第一名 何凌 公司问题SrcVI company.lvproj"
ProjectExplorer.ClassicPosition=143,53,543,415
colorHistoryItemB=009A8574
editRecentPaths="C:Program FilesNational InstrumentsLabVIEW 8.5vi.libUtilitysysinfo.llb;C:Program FilesNational InstrumentsLabVIEW 8.5vi.libUtilitysemaphor.llb;C:Program FilesNational InstrumentsLabVIEW 8.5vi.libUtilitymiscctls.llb;C:Program FilesNational InstrumentsLabVIEW 8.5vi.libUtilityGetType.llb;C:Program FilesNational InstrumentsLabVIEW 8.5vi.libUtilityinputDevices.llb;C:Program FilesNational InstrumentsLabVIEW 8.5vi.libUtilitynotifier.llb;C:Program FilesNational InstrumentsLabVIEW 8.5vi.libtreeTree Sorter.llb"
LLBMgr_ActivePlugins=""
LLBMgr_RecentPath="C:Documents and SettingsAdministratorMy DocumentsMDI.llb"
colorHistoryItemC=00FF8242
autoerr=2
colorHistoryItemD=00000FDC
colorHistoryItemE=003100DC
colorHistoryItemF=00FFFFFF
colorHistoryItemG=00FF3D00
colorHistoryItemH=000F00DC
colorHistoryItemI=004AFF42
colorHistoryItemJ=00C88E00
colorHistoryItemK=000025FF
exoticControls=TRUE
NoAdvice080=",ClassBrowser"
SuperPrivateScriptingFeatureVisible=True
SuperSecretPrivateSpecialStuff=True
superPrivateScriptingFeatureSichtbar=True

FPFont="0" 18
BDFont="0" 18
toolPaletteLoc=494,22,645,100
LVLibraryThemeColor=006699FF [p]

ini文件非常简单，是文本文件，可以用WINDOWS记事本直接打开，组成结构是一个简单的树型结构，说明如下：

[section1]

key1_section1=VALUE
key2_section2=VALUE
key3_section3=VALUE

[section2]
key1_section2=value
key2_section2=value
key3_section2=value


可以看出结构非常简单，每个INI文件又一个或者多个SECTION组成，每个SECTION又一系列键和键值组成，值的类型可以是BOOLEAN ，DOUBLE，I32，U32，STIRNG，PATH等等

LV专门提供了一组节点来处理INI文件：



上排的是操作INI的节点，下排的是读取INI本身信息的节点

操作INI节点包括：打开，读键值，写键值，删除键值，删除分类（SECTION），关闭。
信息节点包括： 取得所有分类中的键名称，取得所有分类名称，判断文件是否是配置文件。

具体操作和其他文件操作类似，打开（注意路径问题）---》读或者写-----》关闭

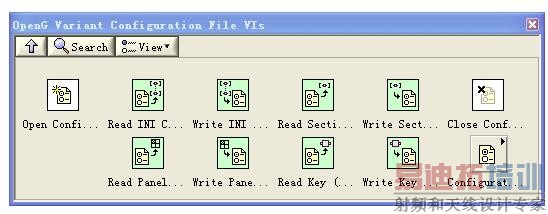

LV提供的INI节点非常基本，数据类型也是基本的数据类型，我们实际工作更常用的是数组和簇类型，OPENG为我们作好了这些，并且是开放原代码，看看它提供的节点：



这里的OPEN和CLOSE就是LV本身提供的节点，其它的分别介绍一下：

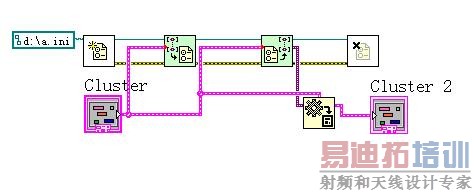

Read INI Cluster: 读取簇的配置
Write INI Cluster: 写簇的配置

这两个VI读写INI时，SETION部分就是簇的名称

Read Section Cluster:读取指定SECTION下的簇配置
Write Setion Cluster:写入指定SECTION的簇配置
这两个VI同上面的类似，但是可以指定SETION名称，这样可以在同一SECTION下，写入或者读取多个CLUSTER配置。

Read Panel: 读取指定的控件面板（恢复上次值）
Write Panel:写入指定的VI的控制面板当前值到配置文件（供下次调用）
这两个VI的输入是VI参考，既可以写入或者读本身，又可以在一个VI中来操作另一个VI


READ KEY：可以读取特定SECTION下特定CLUSTER中的元素的键值
WRITE KEY：写入特定SECTION下特定CLUSTER中的元素的键值

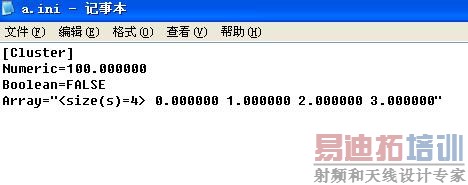

看一下a.ini的内容：
