labview的深入探索----利用DDE实现进程间的数据交换之一
录入：edatop.com 点击：
LABVIEW是多线程的,在两个线程交换数据有多种方法,进程(PROCESS)和线程(THREAD)是两个不同的概念,我们启动一个执行文件实际上就是启动一个进程,WINDOWS的进程管理器可以观察到当前存在那些活动进程,进程间交换数据可以简单地理解成多个执行文件间交换数据.
进程间交换数据有几种方法:剪切板(CLIPBOARD),动态数据交换(DDE),内存映射文件(MAP FILE)和一般文件,当然也可以用TCP/IP ,SHARE VARIABLE,DATASOCKET,不过这些都属于网络数据交换,用于本机进程间通讯并不合适.
过去的一篇文章中已经介绍过如何利用剪切板进行通讯,今天介绍一下动态数据交换(DDE)
DDE（Dynamic Data Exchange），即动态数据交换，是Windows平台上的一个完整的通信协议，它使应用程序能彼此交换数据和发送指令。DDE过程是两个程序的对话过程，一方向另一方提出问题，然后等待回答。提出问题的一方即申请告知信息的应用程序，称为顾客（Client），回答的一方即提供信息的应用程序，称为服务器（Server）。一个应用程序可以同时是顾客和服务器：当它向其他程序请求数据时，它充当的是顾客；当有其它程序需要它提供数据时，它又成了服务器。但就某一确定的时刻而言，一个应用程序只能充当顾客或服务器。
DDE对话的内容是通过3 个标识进行约定的：①服务器名(Service Name)：DDE源的每个应用程序有一个唯一的服务器名，通常为不带后缀的可执行文件；②话题(Topic)：对源程序有意义的一些数据单元即对话的议题，许多应用程序将文档名作为DDE会话的话题；③项目(Item)：DDE会话中，两个应用程序间真正传递的数据。建立DDE之前，客户程序必须填写服务程序的3个标识名。
DDE链接有3种类型：①热链接(hot link):服务器发送专门为DDE对话而设定项目中的数据，当这些数据发生变化时，链接将实时动作，自动更新数据；②冷链接(cold link):当数据发生变化时，客户必须明确地提出更新要求，数据才会被更新；③暖链接(warm link)：服务器在数据发生变化时，通知客户，客户根据自己的要求决定是否更新数据。
DDE本质上是通过发送消息实现的,在VC和CVI中,可以注册事件回调函数,实现自动数据交换,但是遗憾的是LABVIEW并没有对DDE提供事件驱动方式,正如它的串口操作一样,都是通过轮询(POLLING)方式进行的,因此就涉及到两个进程DDE速度协调的问题。
DDE是WINDOWS早期进程间通讯的重要方式，现在用的不多了，但是很多应用程序，比如OFFICE，MATLAB等，包括各种流行的组态软件，依然提供对DDE的支持，所以有必要了解一下。

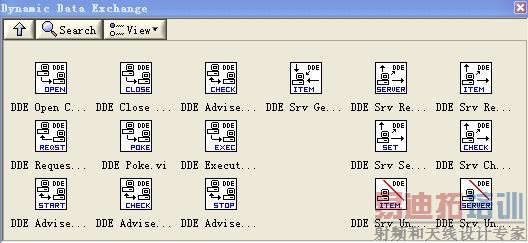

7。1以后的LABVIEW在模板中是找不到DDE库的，需要手动添加到USER LIB中。
C:Program FilesNational InstrumentsLabVIEW 8.5vi.libPlatformdde.llb
主要分成客户机和服务器两部分,客户机和服务器VI。
DDE数据交换首先要启动服务器，否则客户机无法连接。

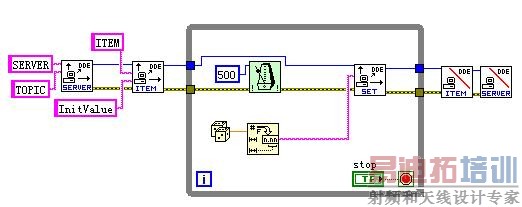

服务器操作过程是：
注册服务器---》注册ITEM----》设定ITEM值-----》取消ITEM注册---》取消服务器注册

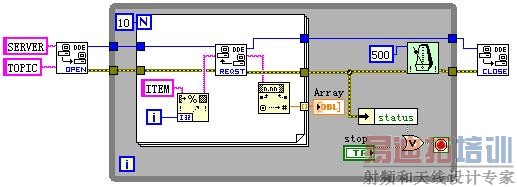

相应客户端的读数据框图
注意到服务器的循环每500MS更新一次，客户端每500MS更新一次，服务器和客户端基本保持同步,如果客户端速度高于服务器,将导致对服务器的同一数据读多次，同理，如果服务端运行速度快，客户端运行速度慢，将导致数据丢失，这正是没有事件响应的缺点，很难保证发送和接受的同步。因此，上面的程序仅适用于对数据交换要求不高的情况，比如监控等。
DDE是一个层次结构，SERVER--》TOPIC---》ITEM
一个SEVER可以包括多个TOPIC，（类似与组），每个TOPIC又可以包括多个ITEM（项目），我们可以通过循环注册多个TOPIC和多个ITEM，实现批量数据交换。

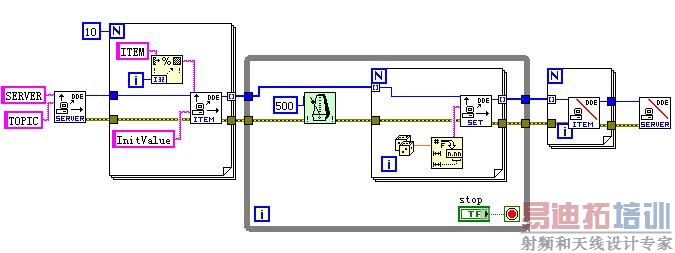

上图中，通过循环为TOPIC1同时注册了10个ITEM，分别是ITEM0----》ITEM9，在主循环中分别向ITEM0--》ITEM9写入数据。
同理，我们可以对我们有通讯的数据详细分类成多个SERVER和多个TOPIC，进行大量的数据交换。
后续文章中将进一步介绍DDE的高级同步技术。
