labview的深入探索----XY GRAPH的输入参数形式
录入:edatop.com 点击:
本文探讨一下XY GRAPH可以接受的输入参数类型.

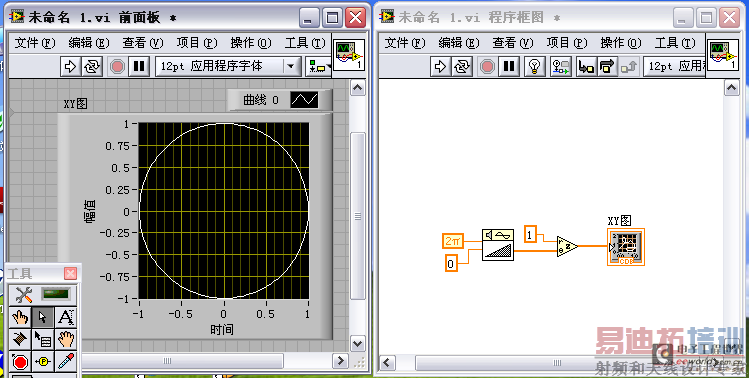

一、复数构成的数组
在XY坐标系中,一个(X,Y)坐标可以用一个点来表示,而复数 X+Y i 也可以表示一个点,因此,一个复数组成的数组就是一个有点的坐标组成的数组。

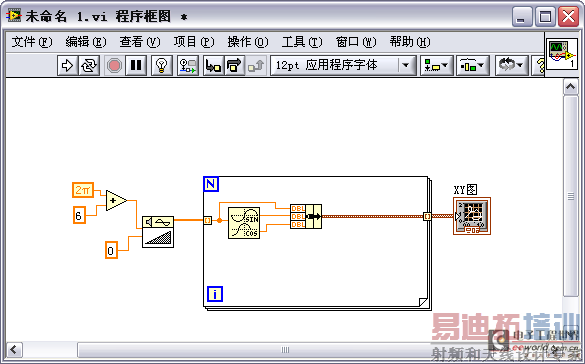

二、两个长度相同的一维数组打包成簇,LABVIEW 自动解包,并把两个数组的对应元素解释成点

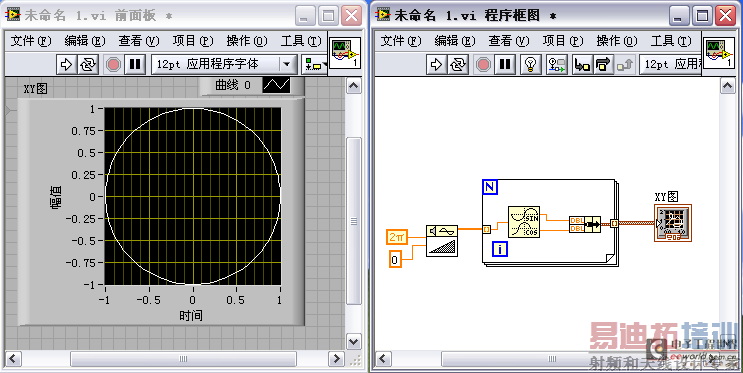

三、簇数组,每个簇代表一个点

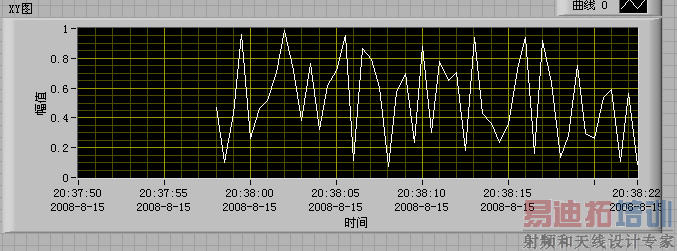

四、时间作为X轴

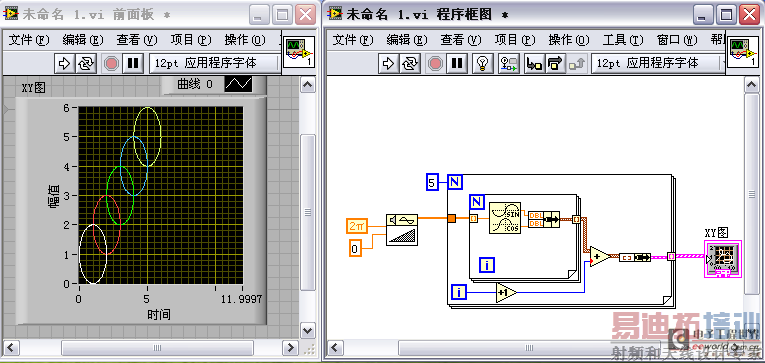

五、多条曲线输入方法:
也可以采用点簇的方式

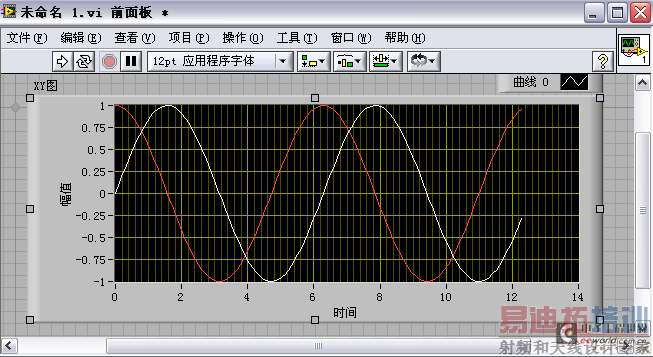

六、对于绘制两条曲线,网友试验出一种特殊用法

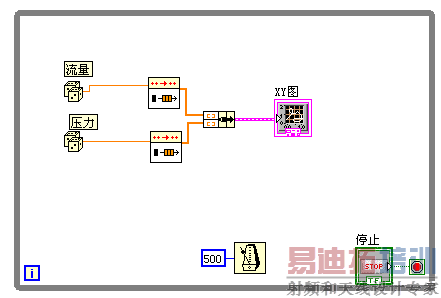

关于网友流量压力曲线问题:
一、复数构成的数组
在XY坐标系中,一个(X,Y)坐标可以用一个点来表示,而复数 X+Y i 也可以表示一个点,因此,一个复数组成的数组就是一个有点的坐标组成的数组。
二、两个长度相同的一维数组打包成簇,LABVIEW 自动解包,并把两个数组的对应元素解释成点
三、簇数组,每个簇代表一个点
四、时间作为X轴
五、多条曲线输入方法:
也可以采用点簇的方式
六、对于绘制两条曲线,网友试验出一种特殊用法
关于网友流量压力曲线问题:
