LABVIEW的深入探索之单选按钮

虽然现在LABVIEW提供了单选按钮控件，LABVIEW中的单选控件也是非常另类的，首先它所在的控件选板就很奇怪，下面重点讨论几个有关单选按钮的特性。

一、单选按钮是布尔类型控件还是数值类型控件

WINDOWS下的单选按钮是互斥按钮，从按钮的角度看，是由布尔控件组成的。但是整体来看，它又代表了数值。

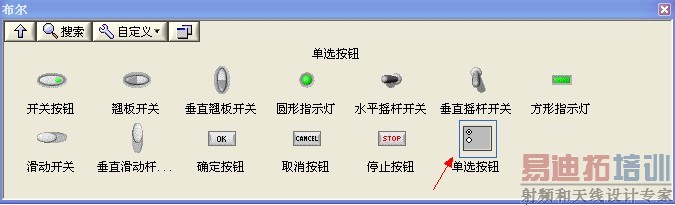

LABVIEW中的单选按钮位于布尔控件选板中，如下图所示：

按钮为2值控件，只有真假两个值，单选按钮却代表多个值，它的归类够另类的吧。

二、从单选按钮使用拉看，单选按钮更像是枚举控件

从一下几个特性来看，单选按钮更像是枚举控件。

1、单选按钮与枚举控件一样，都是代表几个固定的数值

2、枚举控件与单选控件的接线端子非常相像，如下图所示

3、单选按钮可以直接进行加减运算，并具有越界自动回卷的功能，与枚举控件相同。

当我们选择最后一个单选按钮，进行加一操作后，自动回卷到第一个单选按钮。

4、通过单选按钮创建的常量为枚举类型常量，3、4如下图所示：

三、单选按钮可以作为条件结构的选择器。

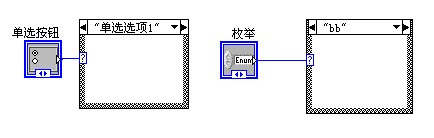

同枚举控件一样，单选按钮可以作为条件结构的选择器，如下图所示：

四、单选按钮可以设置为“不选”

其它编程工具提供的单选按钮的值一般从0开始，0表示选择的是第一个，1表示选择第二个，依次类推。LABVIEW中，默认情况下创建的单选按钮也是如此，0表示选择的是第一个。

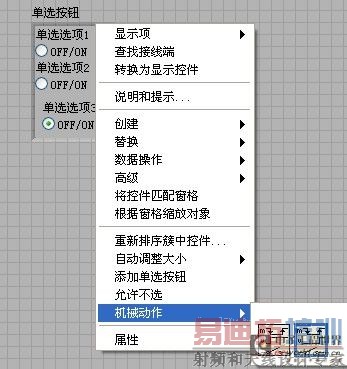

请注意LABVIEW中单选按钮的一个重要特点，LABVIEW允许不选取任何单选按钮。通过单选按钮的快捷菜单可以设置。

当选择“允许不选”时，0表示所有按钮均不选，1表示选择第一个按钮。LABVIEW中的单选按钮也可以选择机械动作。机械动作有两种选择，“单击时转换”和“释放时转换”。

五、单选按钮的个性化

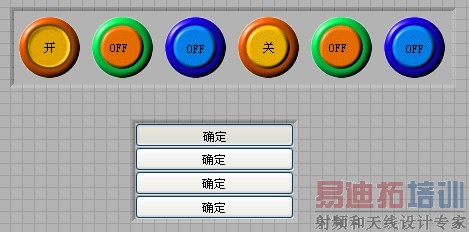

VC中如果要对单选按钮中的按钮进行特色话，必须采用“自画”的方法，非常复杂，LABVIEW中的单选按钮特色话就简单多了，可以使用任何外形的按钮控件，而且不要求各个按钮必须一致。
