LabVIEW中的数据流编程基础

Visual Basic,C++,JAVA以及绝大多数其它文本编程语言都遵循程序执行的控制流模式。 在控制流中，程序元素的先后顺序决定了程序的执行顺序。

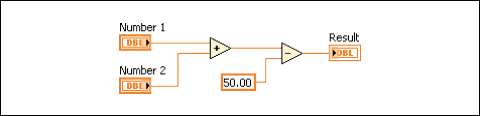

图1显示了一个数据流编程的范例，程序框图中两个数字相加，然后从结果中减去50.00。 在这个范例中，程序框图从左向右执行，这并非因为对象的放置顺序，而是因为“减”函数必须在“加”函数执行完，并将数据传到“减”法函数后才能执行。 节点只有在所有输入接线端数据准备好后才能执行，只有在节点完成执行后才能向输出接线端提供数据。

图1.数据流编程范例

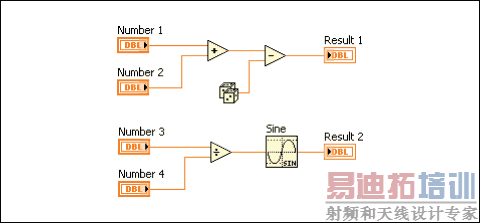

在图2中，考虑哪段代码先执行—“加”、“随机数”，还是“除”函数。 您无法知道答案，因为“加”和“除”函数的输入同时可用，而随机数并没有输入。 在一个代码段必须在另一个前执行，并且两个函数间没有数据依赖关系的情况下，可以采用其它编程方法（例如顺序结构或错误簇）强制设定执行的顺序。

图2.多代码段的数据流范例

最后补充一下：

如果两个或两个以上的线程在同一时间企图访问同一个内存 地址，那么将会发生数据冲突。显然，在应用程序中识别可能产生冲突的代码是一项艰巨的任务。但是，通过在 LabVIEW中以 图形化的方式创建程序框图，用户可以迅速展开具体工作，并实现自己的构想，而无需考虑线程同步。两个并行化的图形代码段在写入文件时都需要访问硬盘，LabVIEW可 以自动地处理这两个线程的同步。
