此问题关键可以看做NaN的巧用。在图形显示控件中,如果输入是NaN,则不显示该点。
该题目可以将波形数值分为3种情况,大于0.5,小于-0.5和介于±0.5之间,将整个正弦波形视为3条曲线的相加。当数值属于其中一条曲线时,其余两条曲线输出值设置为NaN,即无值。利用波形图表即时显示,即可得到3条曲线完美连接得到的正弦波形。利用显示曲线属性节点设置曲线颜色(或按照默认第一条为白色,第二条为红色,第三条为绿色连接相应范围)即可。

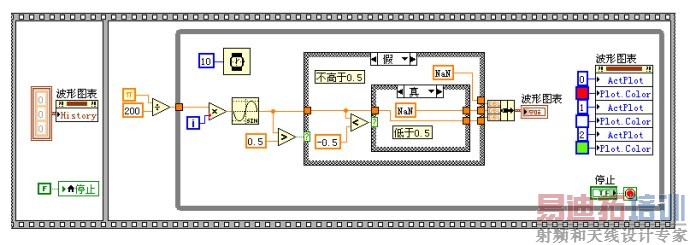

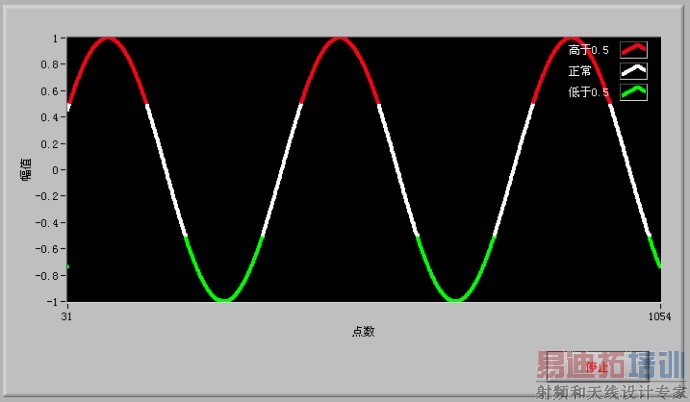

程序运行界面及框图如下:
