labview实现PC与单片机之间的串口通信

录入：edatop.com 点击：

使用Proteus进行单片机仿真，仿真硬件连接，串口通信部分使用keil与labview编写程序，实现：

PC通过串行口将数字（00，01，02，03...，FF，十六进制）发送给单片机，单片机收到后回传这个数字，PC接收到回传数据后显示出来，若发送的数据和接收到的数据相等，则串行通信正确，否则有错误。启始符是数字00，结束符是数字FF。

实验中注意PC的串口名 compim与VISA资源名称要相同，compim中的参数值要调对，最好不要用虚拟的串口。

keil中的程序为：

# pragma db code
# include
# define uchar unsigned char
void rece(void);
void init(void);
uchar re[17];

void main(void)
{
uchar temp;
init();
do{
while(RI==0);
temp=SBUF;
if(temp==0x00)
{rece();}
else break;
}while(1);
}

void init(void)
{
TMOD=0x20;//定时器1--方式2
PCON=0x80;//电源控制
SCON=0x50;//方式1
TL1=0xF3;
TH1=0xF3;//22.1184MHz晶振，波特率为4800 0xf396000xfa19200 0xfd
TR1=1;
}

void rece(void)
{
char i;
i=0;
do{while(RI==0);
re[i]=SBUF;
RI=0;
SBUF=re[i];
while(TI==0);
TI=0;
i++;
}while(re[i-1]!=255);
}

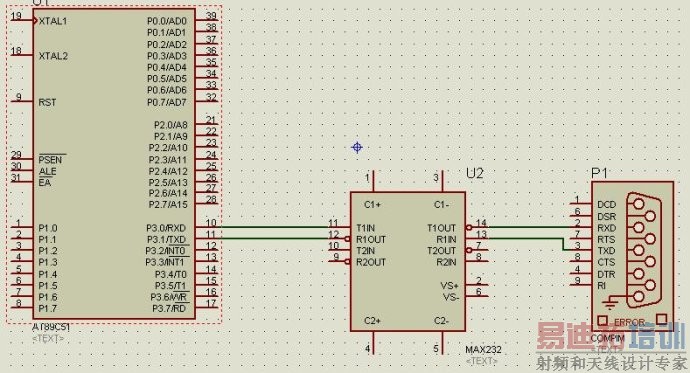

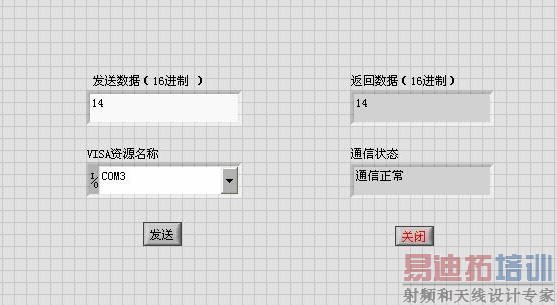

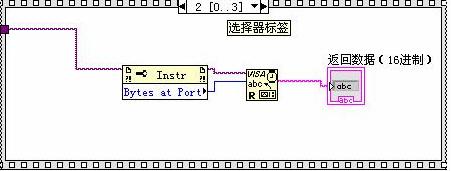

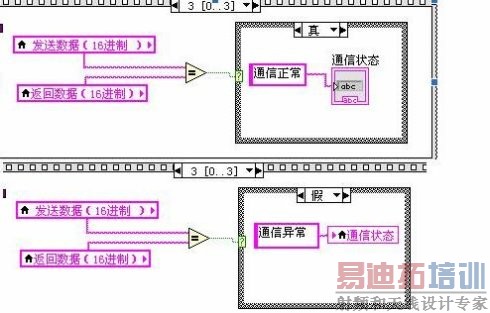

labview的前面板跟程序框图以及Proteus图为
