Labview中如何创建子VI

子VI是供其他VI使用的VI，与子程序类似。子VI是层次化和模块化VI的关键组件，它能使VI易于调试和维护。使用子VI是一种有效的编程技术，因为它允许在不同的场合重复使用相同的代码。G编程语言的分层特性就是在一个子VI中能够调用到另一个子VI。下面可用一个表格表明子VI的作用：

程序代码	调用子程序
function average (in1,in2,out) { out=(in1+in2)/2.0; }	main { average (point1,point2,pointavg); }
子VI框图	调用子VI框图

编辑图标和连接器：

1．图标：每个VI都有一个默认的图标，显示在前面板和框图窗口的右上角。默认图标是一个Labview徽标和一个数字构成的图片，该数字指出自从Labview启动后已打开新VI的数量。使用“编辑图标”可以定制该图标。如图：选择编辑图标后，便可打开图标编辑器。

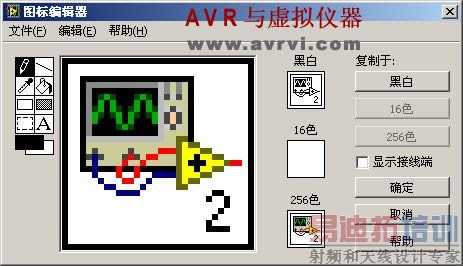

编辑器如图：

各个控件的作用如图：

	一个像素一个像素地绘制和擦除
	绘制直线。使用限制绘制水平，垂直和对角线
	从图标象素选取前景色
	用前景色填充封闭区域
	使用前景色绘制矩形框。双击该工具，可以用前景色给图标加边框
	使用前景色绘制框并用背景色填充。双击该工具，可以用前景色给图标加边框并用背景色填充。
	选择图标区域，用于移动，复制，删除，或执行其他操作。双击次此工具并在键盘上按键将立刻删除整个图标。
	在图标中输入文本。双击该工具可以选择不同字体。在图标中通常采用小字体。
	显示当前前景色和背景色。分别单击前景和背景将进入彩色选项板，从中可以选择新的颜色。

编辑好图标以后，就可以看到自己编辑的图标，如图：

连接器：连接器是与VI控件和指示器对应的一组端子。连接器是为了VI建立的输入和输出口，这样VI就可以作为子VI使用。连接器从输入端子接受数据，并在VI执行完成是将数据传送到输出端子。在前面板上，每一个端子都与一个具体的控件或指示器相对应。连接器端子的作用与函数调用时子程序参数列表中的参数类似。

注意：只能从前面板查看和编辑连接器窗格。（不注意的话你在程序框图上点右键可能会点的比较郁闷，呵呵）

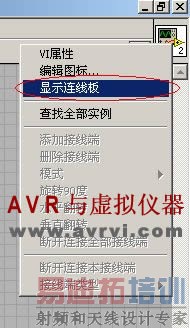

在右上角图标上单击右键，选择显示连线板，即可看到连接器。默认情况下，Labview根据前面板上控件和指示器的数目显示端子模板。如图：

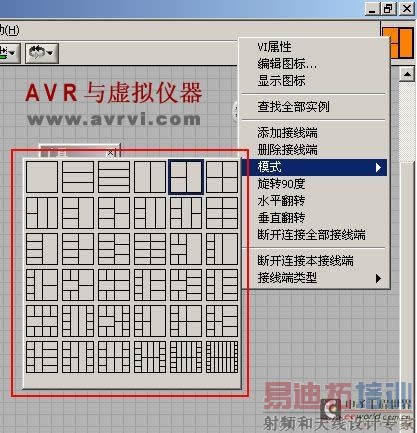

也可在模式选项中选择更多的连接器类型，如图：

注意：子VI最多可用的端子数是28！

创建子VI

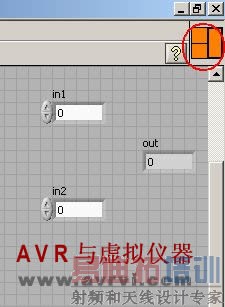

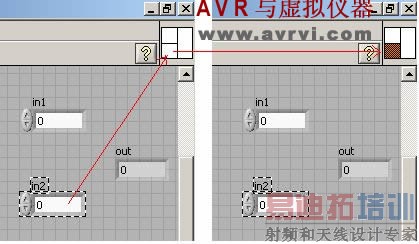

方法一：把前面板和程序框图编辑妥当以后，按照上面的步骤编辑子VI的图标（编辑图标可跳过），然后打开连接器，给控件和指示器指定端子，在工具选项板上选择连线工具，然后把控件和指示器上的对应位置相连接。如图：

连接正确后，在指示器上的相应位置颜色就会发生改变，表明该处已连接上

全部正确连接后如图：

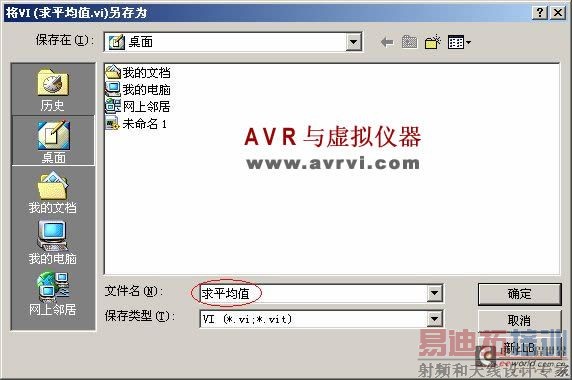

保存，更改名称为“求平均值”，退出，即可在其他程序中调用这个子VI了。 [p]

打开一个新的VI，在前面板上放置两个数值输入控件和一个数值显示控件，如图：

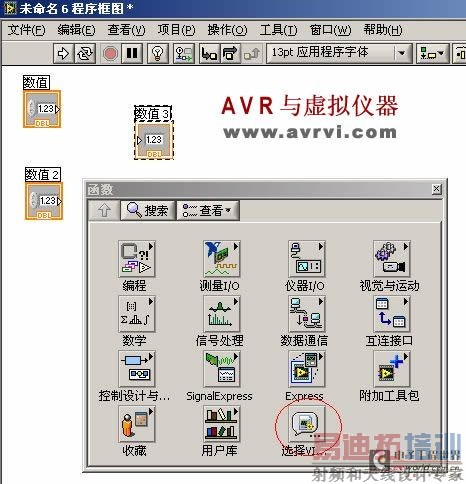

打开程序框图，选择“选择VI”

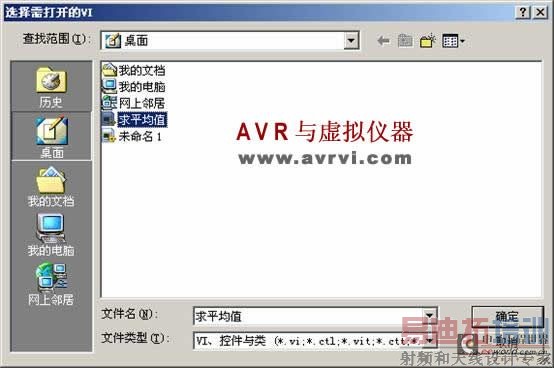

在弹出的对话框中选择“求平均值”，如图：

放置到程序框图中，如图：

然后连线，运行，如图：

方法二：

Labview可以在程序框图中直接将选定的部分创建为子VI，如图：

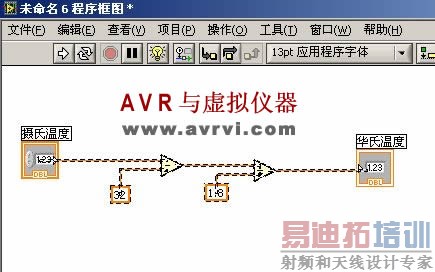

这是一个将摄氏温度转化为华氏温度的程序，中间的运算可整个设置为一个子VI，步骤如下：

1. 把要设置为子VI的部分进行选择，如图：

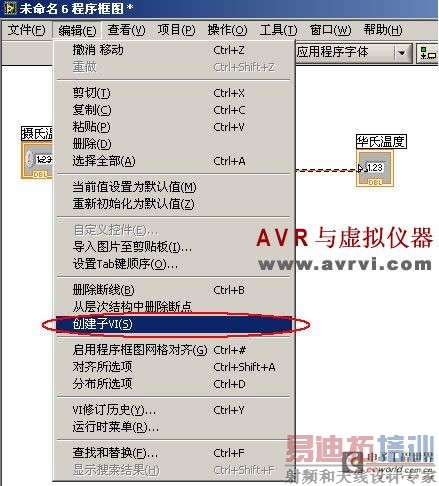

2. 点击编辑，然后点击“创建子VI”，如图：

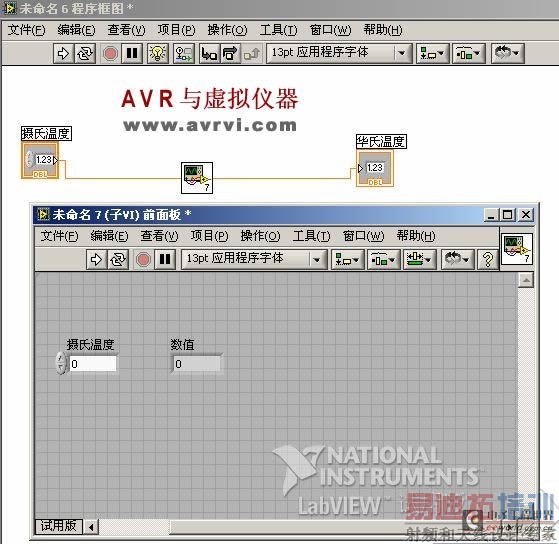

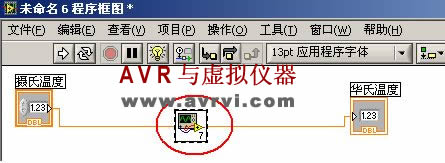

创建完成后，如图：

双击子VI图标，便可对他进行编辑，如图：

建议：我极力建议将所创建的子VI保存在目录下而不是保存在库文件中。尽管在称为VI库的单个文件中能够保存多个VI，但我们不希望这样做。将VI保存为单个文件是最有效的存储方式。因为这样在复制，重新命名和删除文件时比使用VI库时要容易些。

与其他目录一样，VI库文件可以装入，保存和打开，但不是分层的。不能在VI库内创建另一个VI库，也不能在VI库内创建新目录。VI库文件创建后，当其出现在文件对话框中时，其图标将与VI文件图标略有不同。
