LabVIEW 8.2中的DAQ系统的构成

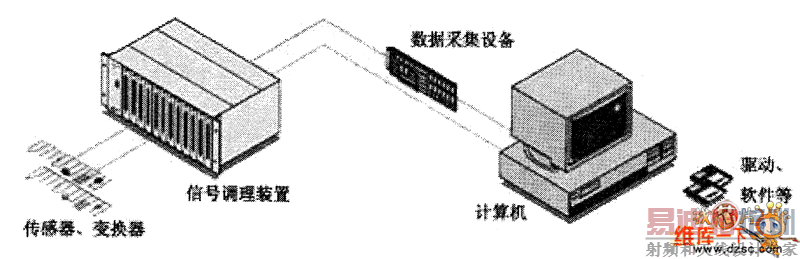

一个完整的DAQ系统包括计算机、传感器和变换器、信号调理模块、数据采集设备、硬件驱动引擎、应用程序编程接口、硬件配置管理软件、 应用软件等,如图所示。
如图 DAQ系统
作为系统软硬件的载体,计算机是不可缺少的,而且数据采集系统的性能受计算机处理速度和数据传送的能力影响。
传感器和变换器的作用是将各种物理信号(包括电量信号和非电量信号)转换为DAQ系统可以采集的电量信号。传感器和变换器输出的信号常常 不能直接被采集设备读取,需要进行放大、滤波、隔离等操作,信号调理模块的作用就是实现这些操作。经过信号调理的信号就可以送入数据采集设备进行采集。
数据采集设备的作用是将获取的信号转换成计算机能够识别的数据,并送入计算机中。数据采集设备和计算机之间的接口一般有两种:一种是插入式,DAQ卡通过计算机中PCI/PXI插槽直接将获取的数据传输给计算机;另一种是总线式,计算机外的DAQ硬件首先获取数据,然后通过串口、并口、USB、GPIB等总线将数据传输给计算机。
数据采集设备传输给计算机的数据还不能被软件直接使用,需要有驱动程序、应用程序编程接口(ApplicationProgrammingInterface,简称API)、硬件配置管理软件等完成硬件和软件之间的协调。NT公司在LabVIEW中提供了两套驱动程序:Traditional NI-DAQ(传统NI-DAQ)和NI-DAQmx。两套驱动程序分别提供了不同的应用程序编程结构、硬件配置方法等,在程序设计时不能混淆使用,必须使用各自对应的模块。
应用软件包括开发软件和最终的应用程序,作用是在软件中实现所需要的功能。本书介绍的开发软件就是NT LabVIEW,最终的应用程序可以是在LabVIEW环境中运行的程序,也可以是系统可执行程序。
