LabVIEW的循环结构数据通道与自动索引

　　以图1中左侧的数据通道的添加为例，在程序框图界面中，单击工具选板上的“进行连线”工具后，连接显示控件和乘法（“x”）函数控件的输入端口后，系统自动生成数据通道。

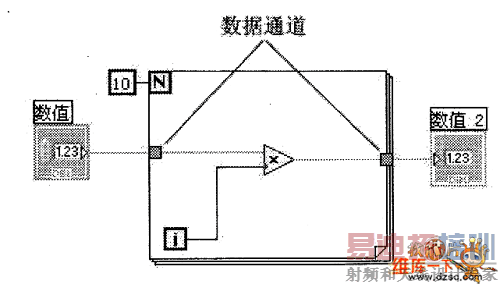

　　图1 For循环结构数据通道

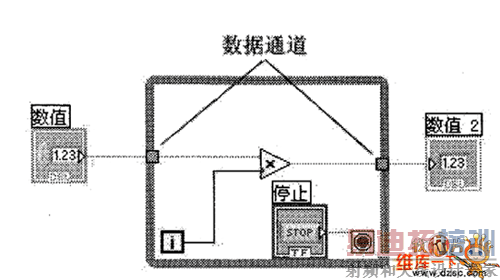

　　图2 While循环结构数据通道

　　在执行循环程序过程中，循环结构内的数据是独立的，即输入循环结构中的数据是在进入循环结构之前完成的，进入循环结构以后不再输入数据；而循环结构输出数据是在循环执行完毕以后进行的，循环执行过程中不输出数据。

　　例如执行图1所示程序，输入控件“数值”在循环结构中保持不变，输出数据为循环结构结束时的i（值为9）乘以输入控件“数值”。当“数值”输入为1时，输出结果“数值2”为9；当“数值”输入为2时，输出结果“数值2”为18，如图3所示。

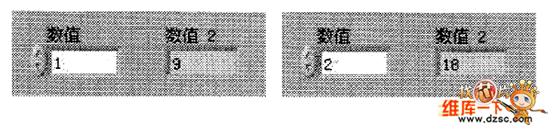

　　图3 前面板结果

　　当循环结构外部和数组相连接时，在数据通道可以选择自动索引的功能。自动索引自动计算数组的长度，并根据数组最外围的长度确定循环次数。在数据通道上单击鼠标右键，选择快捷菜单中的“启用萦引”，即可启用自动索引功能，如图4所示。

　　图1的程序中，循环结构中每次循环都产生一个相乘的结果，如果保留每次循环相乘的结果，并将所有结果组成数组输出，则需要启动自动索引功能。

　　启动自动索引后，For循环结构的输出数据通道发生变化，如图5所示，变为两侧分别连接不同维数的数据。此时，前面板的界面形式结果如图6所示。

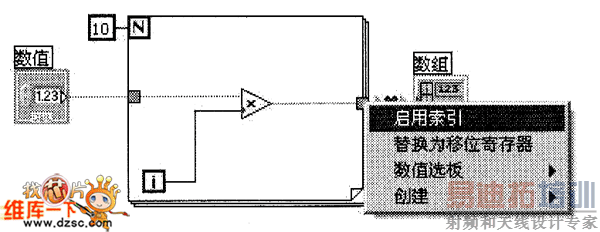

　　图4 启动自动索引功能

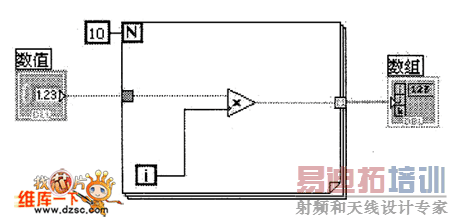

　　图5 自动索引结果

　　利用循环结构的自动索引功能可以间接设置循环次数。

　　例如图7所示程序中，不设置循环次数N，启动自动索引功能后程序会根据输入数组的长度来确定循环次数。输入长度为5的数组［12345］，循环执行的总次数为数组长度5，结果如图8所示；输入长度为7的数组［1234567］，则循环执行的总次数为数组长度7，结果如图9所示。 [p]

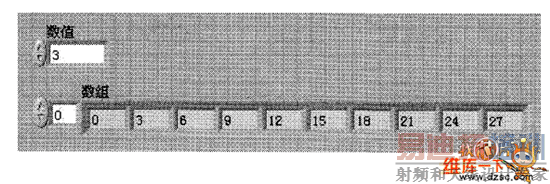

　　图6 前面板结果

　　图7 间接设置循环次数程序框图

　　图8 长度为5的数组结果

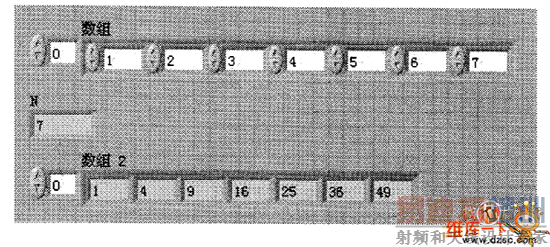

　　图9 长度为7的数组结果
