LabVIEW 8.2的采集系统的选择

录入:edatop.com    点击:
  对于接地信号一般采用差分或NRSE采集系统,分别如图a和图b所示。

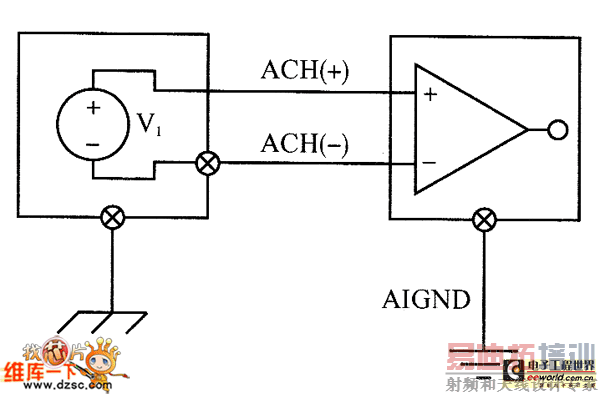

  如图a 接地信号的差分采集系统

  如果采用RSE采集系统,结果可能会有较大的误差。在图c所示RSE采集系统中,V1为信号电压;Vg为信号地与系统地之间的电位差;采集电压为为V1与Vg之和;Vg作为误差数据添加到采集电压中。

  对于悬空信号可以采用差分、RSE、NRSE采集系统,分别如图d、e和f图所示。在差分系统中,应将相对于系统地的信号共模电压限制在采集设各允许的范围之内。如果采用差分或NRSE方式,放大器输入偏置电流会导致浮动信号的电压偏离采集设各的有效范围。为了稳定信号电压,需要在每个信号端子和系统地之间连接偏置电阻。这样为放大器输入端到放大器地端之间提供了一个直流通路。偏置电阻的阻值应该足够大,从而使信号源可以相对于测量地浮动。对于低阻抗信号源,偏置电阻选阻值为10kΩ~100kΩ之间比较合适。

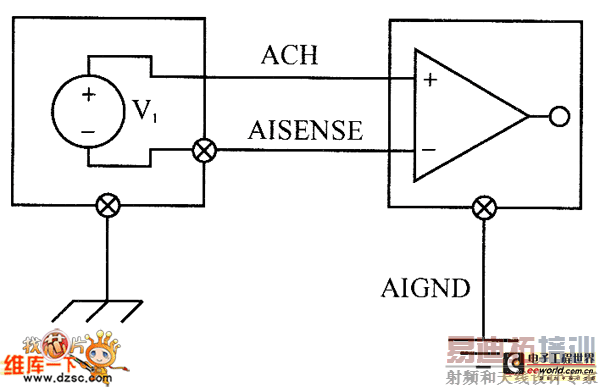

  如图b 接地信号的NRSE采集系统

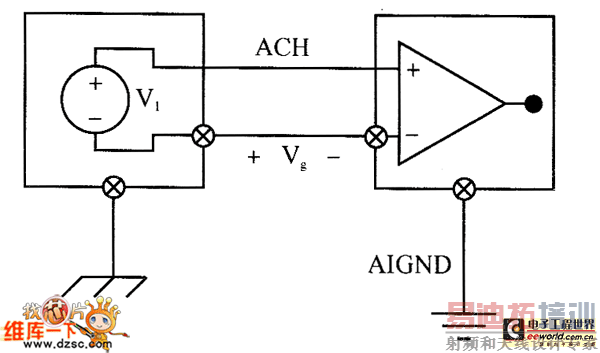

  如图c 接地信号的RSE采集系统

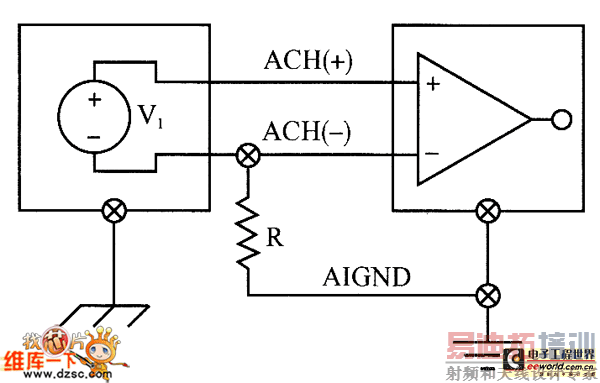

  如图d 悬空信号的差分采集系统

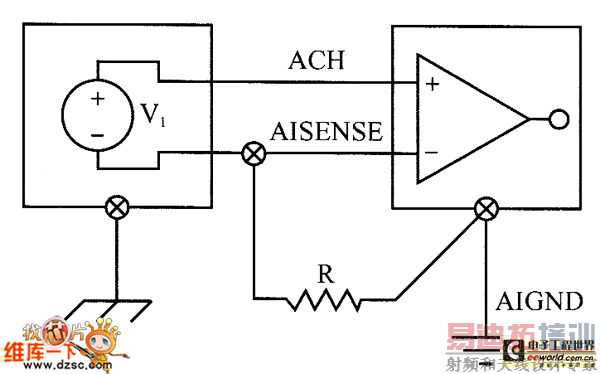

  如图e 悬空信号的NRSE采集系统

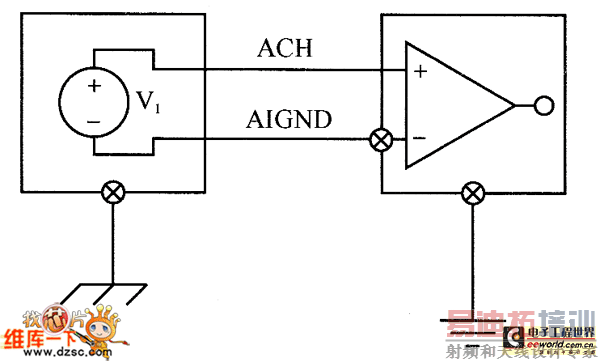

  如图f 悬空信号的RSE采集系统

  如果输入为直流信号,则只需要一个电阻将负端(-)与系统地连接起来。然而,如果信号源的阻抗较高,从消除干扰的角度而言,这种连接方式会导致系统不平衡。当信号源阻抗较高时,应使用两个等值电阻,一个连接信号正端(+)和地,另一个连接信号负端(-)和地。如果输入为交流信号,则需要两个偏置电阻,以满足放大器直流偏置通路的要求。

  总而言之,差分测量方式避免了接地回路和环境因素的干扰,对于接地信号和悬空信号而言都是比较

  好的选择。相反地,RSE测量方式存在两种干扰,如果要采用RSE测量方式,输入信号应满足如下指标:(1)输入信号为高电平(一般超过IV);(2)连接线比较短(一般小于5m),而且屏蔽较好、环境干扰很小;(3)输入信号与信号源共地。

  为使系统更好地工作,还要考虑输入信号源阻抗与插入式数据采集卡阻抗之间的匹配问题。对于电池、RTD、应变片、热点偶等阻抗较小信号源,可以直接连接到数据采集卡或信号调理电路上。高阻抗信号源不宜直接连接到板卡上。
