局域变量、全局变量和功能型全局变量

变量是用来存放数据的，可以用于程序内部甚至是不同程序之间的数据共享和交换。在LabVIEW中，每当新建一个局域变量或全局变量实例都是对原有数据的一次拷贝。也就是说当程序中使用了过多的局域变量或全局变量时，即使没有对这些变量进行写操作，LabVIEW仍然会占用足够的内存来为这些变量创建副本。
事实上，在变量的实际使用过程中，程序员只是用来对某一部分的内存空间进行读写，并且同一时刻也只会由一段程序代码对变量所表示的空间进行访问（这个过程是非常迅速的）。因此，如果程序中需要大量和反复地使用某一变量，就完全没有必要使用局域变量和全局变量。但是如果只是进行少量的数据交换或者对Control控件进行赋值时，还是需要使用局域变量的。

1.1局域变量

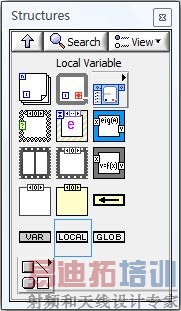

LabVIEW中的局域变量（Local Variable）是不能够单独存在于程序中的，它必须依附于某一个控件（Control或者Indicator）。如图 1所示，在LabVIEW的函数选板中选择Functions>>Programming>>Structures>>Local Variable。


图 1 局域变量在函数选板中的位置
将局域变量拖入到VI的背面板中，此时将显示为一个问号，并且VI无法运行（运行箭头断开），如图 2所示。这是由于此时该新建的局域变量还没有与VI界面上的任何控件建立关联。


图 2 未链接的局域变量
在前面板上依次放入一个Numeric控件、Boolean控件和String控件，如图 3所示。


图 3 VI前面板

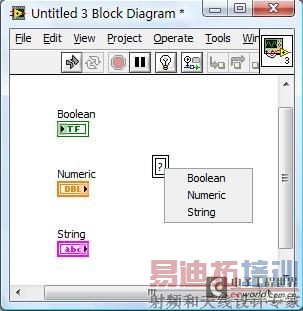

使用Ctrl+E键切换到背面板，并将鼠标切换到“手型工具”放在局域变量上或者直接使用Automatic工具模式。此时会出现当前VI前面板上所有控件的列表，选择某一个控件就实现了局域变量与控件的链接，如图 4所示。LabVIEW不允许局域变量没有被使用，无论是读还是写均可以，因此局域变量上没有任何连线则VI将无法运行。


图 4 VI背面板
可以在一个VI中建立足够的局域变量进行数据交换，也可以使用局域变量为Control型控件赋值，如图 5所示。


图 5 局域变量的使用
局域变量为同一个VI的数据共享和传输提供了很大的方便，但是由于它必须依附于当前VI中的某一个控件，因此无法在两个不同的VI之间传递数据。

1.2全局变量

全局变量的使用与局域变量相似，但是它并不依附与某一个控件，可以在同一个VI内部或者不同的VI之间进行数据传递（无法在两个独立的exe应用程序之间传递数据）。
全局变量实际上存在于一个vi文件，该文件中没有背面板，里面包含了很多的全局性控件。打开LabVIEW菜单的File>>New…选项，选择Global Variable项可以新建一个全局变量文件。在其中可以加入若干个控件，如图 6所示。 [p]
