LabVIEW程序设计模式(六)—总结

世界上不会存在一劳永逸的事情，因此也不要认为任何一种程序设计模式能够“通杀”所有的程序结构。本文对LabVIEW程序设计模式的讨论主要是为了更好地理解LabVIEW程序的设计方法，更进一步地设计出健壮、可扩展性强的程序。
如果觉得某一种程序设计模式非常方便，LabVIEW提供了模版以便于重复利用这些Vis。在LabVIEW中选择“File>>New…”菜单，会弹出图 45所示的对话框。当然，也可以将自己撰写的一些程序设计模式存储为LabVIEW模版（vit格式）。

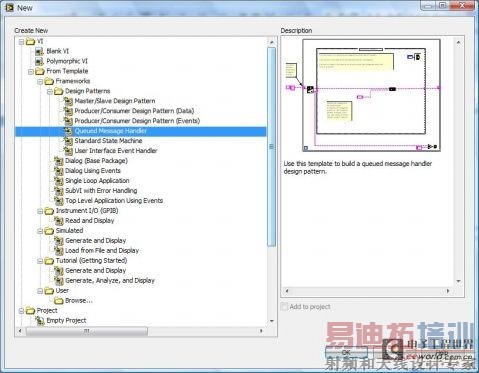

图 45 New对话框
在使用LabVIEW时，程序员会更习惯于使用函数面板（Function Palette），包括调用一个子VI（SubVI）或者选择一个内置的函数。那么能否把一个自定义的VI放在函数面板中，当选择该VI时并不是调用其作为一个子VI，而是调用该VI的背面板代码？答案是肯定的。

1. 首先新建一个VI，命名为Template_Event.vi【下载】，前面板如图 46所示，后面板如图 47所示。该VI并不实现任何功能，只是作为一个例子。

图 46 Template_Event.vi前面板

图 47 Template_Event.vi背面板

1. 选择LabVIEW的Tools>>Advanced>>Edit Palette Set…菜单项，弹出图 48所示的对话框（根据工具包的安装情况会显示不同数量的图标）。

图 48 Function Palette Set对话框 [p]

1. 在Function面板的空白处右击，选择快捷菜单中的Insert>>VI(s)…选项，并选择刚才保存的Template_Event.vi，如图 49所示。

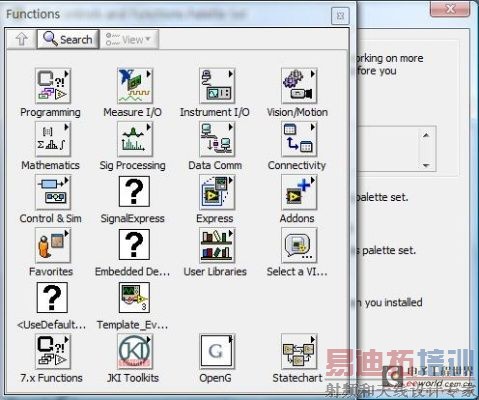

图 49 加入“Template_Event.vi”之后的Function Palette Set对话框

<>4、

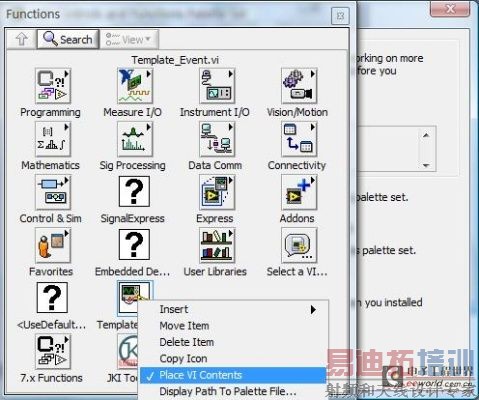

图 50 勾选“Place VI Contents”选项

1. 回到主窗口，选择Save选项返回LabVIEW。

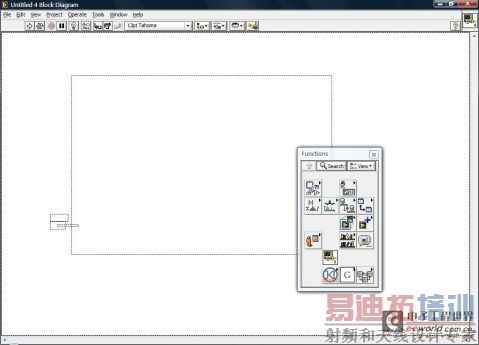

2. 再次新建一个VI，并且在函数面板（Function Palette）上找到刚才加入的VI图标，将其拖入到背面板中。可以看到Template_Event.vi的背面板代码被直接放到了当前VI的背面板中，如图 51所示。

图 51 加入Template_Event.vi到背面板中
