第二篇：RIGOL普源精电示波器拆解之拆解屏蔽罩

　　我们可以看到MSO1104Z的前端屏蔽罩非常低矮，更像是无线通信设备的射频电路屏蔽罩。整体看MSO1104Z 的屏蔽做得非常扎实，电源部分有整体的屏蔽，减小对前面主板的影响。整个仪器包裹严实，抗电磁干扰的性能应该不错。

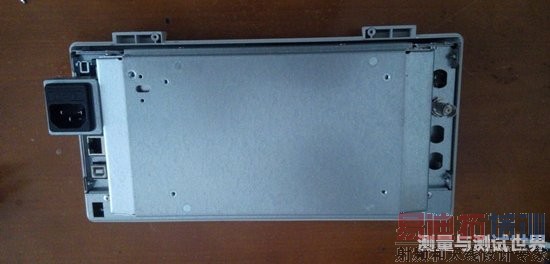

　　下面继续拆解，拆解金属屏蔽罩，把金属屏蔽罩四周的螺丝全部拆下来。

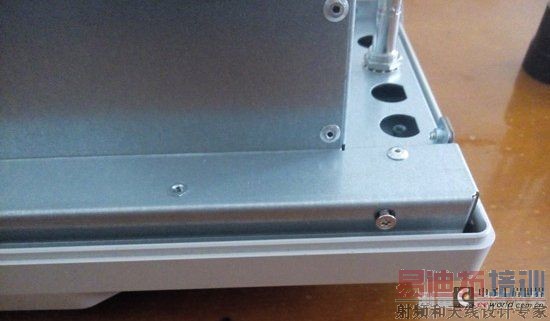

　　来张螺丝特写，不是普通的螺丝哦，是内六角的螺丝，幸亏笔者工具齐全，不然拆不开哦。

　　把螺丝全部拆下后，金属屏蔽罩还是拿不下来，找了一圈，原来原因在这里，需要用扳手把这个固定的圆圈卸掉，看看，扳手用到了吧，不是笔者用来暴力拆解的哦。 [p]

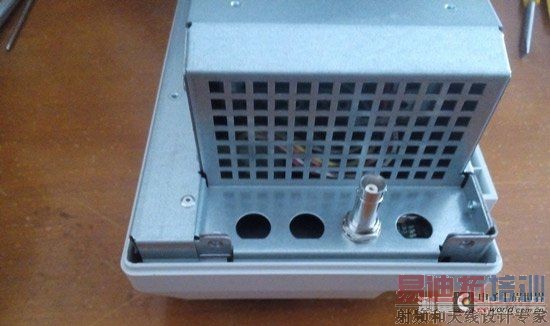

　　还有个问题：BNC左边的两个圈圈是干什么的 拆开后再研究吧。

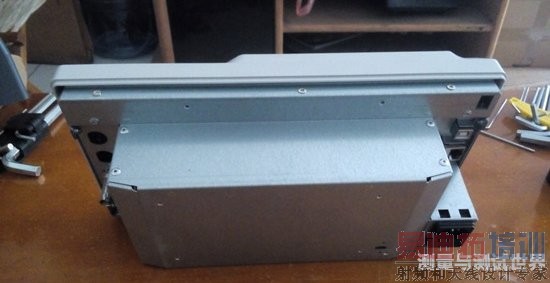

　　这样金属屏蔽罩很容易就可以拿下来了，不过要小心，有连接线哦。

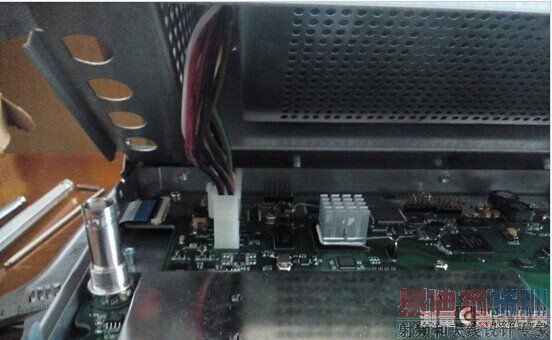

　　首先是电源连接线，电源和主板是分开的哦。

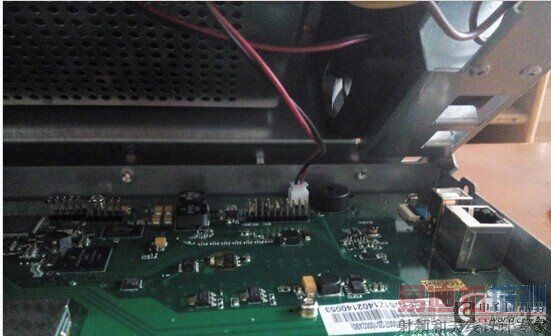

　　这条连接线是风扇的连接线

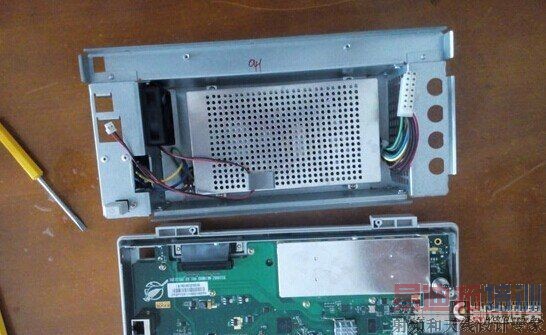

　　把两个连接线小心拔掉后的样子，一部分是电源，另一部分是主板。总起来看内部连接非常简洁，清爽。只有LCD、键盘、电源、逻辑分析仪、风扇5根连接线，而且线缆位置和长度非常优化，没有一点拖沓的感觉，固定的也不错。
