第五篇:RIGOL普源精电示波器拆解之完结篇

录入:edatop.com    点击:
MSO1104Z这款示波器的用料还是非常扎实的, 整块PCB上全部都是Hynix、Freescale、ADI, TI, NS, Fairchild等大厂芯片。

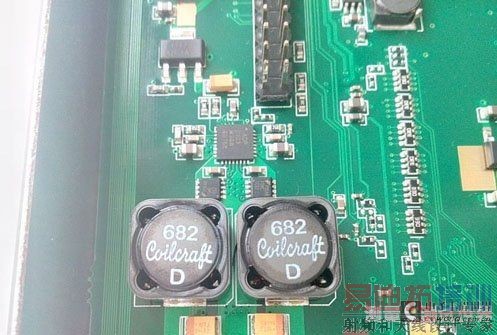

  Coilcraft功率电感以及 AVX钽电容

  甚至小小的蜂鸣器,也是TDK品牌的,看来普源精电用料非常讲究,做的是良心产品啊。

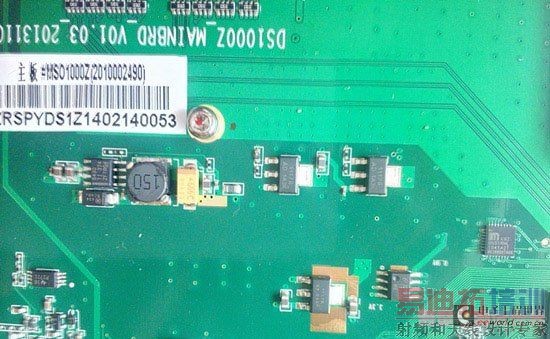

  DC-DC芯片采用的是ADI和TI大厂的芯片,电源稳定性得到了保证。

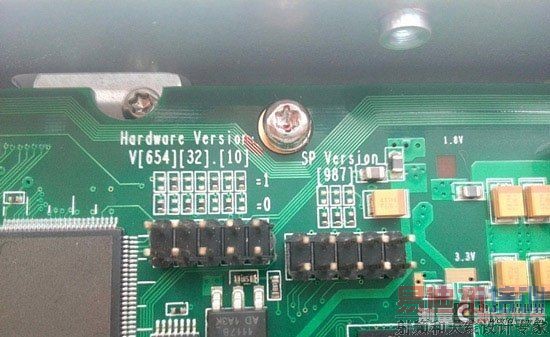

  看完示波器芯片的用料情况,我们再接着看。这张图里面有两个接口,而且还写着两个版本号,看样子应该是下载接口吧。

  把前面板的按钮去掉,继续拆。

  但在拆卸主板和前面板的时候,发现主板上的螺丝型号比较特殊。没有对应的螺丝刀进行拆解。要么螺丝刀太大,要么太小。笔者的工具还算齐全,莫非这种螺丝不常用 还是普源精电专门用的这种螺丝。无奈,拆解只能到这一步了。 [p]

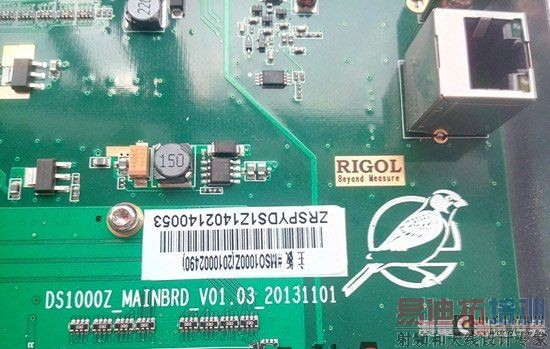

  最后给这个难拆的螺丝来个特写,顺便看下普源精电的LOGO, RIGOL金字LOGO彰显大气,但不知道那个小鸟标志有何寓意。

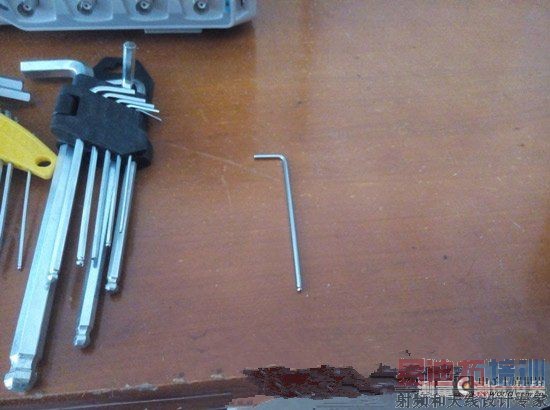

  拆解的过程还是非常的轻松加愉快的,下一步就该把拆解的示波器组装起来了,当然相对于拆解组装就更简单了,组装过程就不再详细描述了。在整个拆解和组装过程中这个内六角的小扳手可是立了汗马功劳,整个过程中基本都是这个小扳手搞定的,这里小小展示一下。

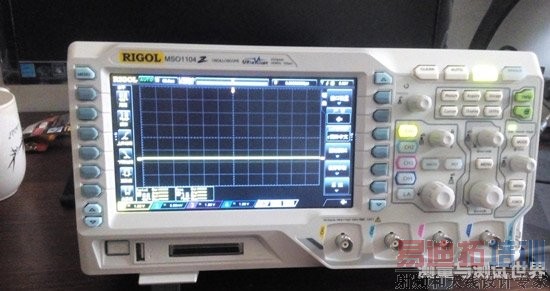

  把拆解的示波器组装好,上电试试吧,给示波器上电吧,显示普源精电LOGO,一切正常。

  拆解到此结束,大家对普源精电 MSO1104Z 这款示波器的性能和做工都可以发表下自己的看法。
