第四篇:RIGOL普源精电示波器拆解之主控芯片(ARM)及外围芯片展示

录入:edatop.com    点击:

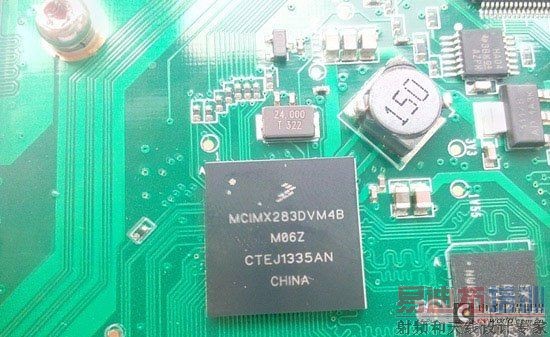

看完了主控芯片(FPGA)以及外围的一些芯片,我们再看看另一颗主控芯片。我们可以看到这是一颗Freescale (飞思卡尔)公司的iMAX283芯片,笔者百度了有关这个芯片的介绍,有兴趣的可以看看,i.MX283 是一款低功率、高性能的多媒体应用处理器,专为通用嵌入式工业控制和消费电子市场而优化。i.MX283内核采用飞思卡尔快速的、久经验证的、高能效 ARM926EJ-S™内核, 频率高达454 MHz。

  Freescale iMAX283芯片也外挂了一颗DDR2芯片,上面的图片对于DDR2的型号可能不太清晰,可以看下图。

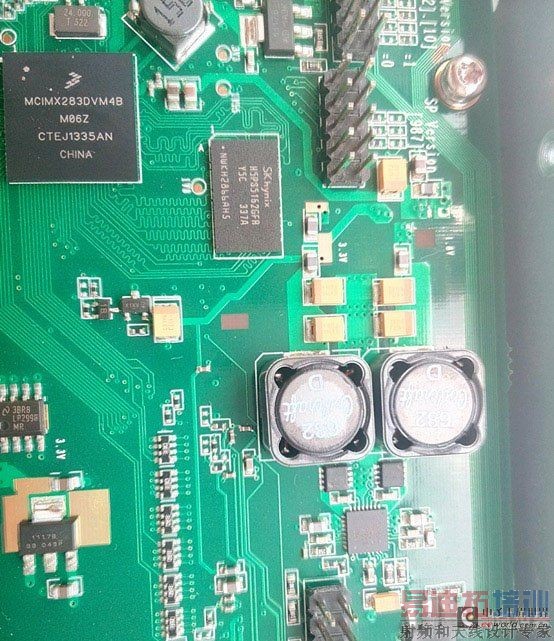

  通过上图我们可以看到DDR2芯片为Hynix(海力士)H5PS5162GFR型号和FPGA外挂的型号相同。这个DDR2芯片又起什么作用呢,这也是我们需要思考的一个问题。大家可以跟帖讨论下。

  主控芯片及其外围芯片看完了,我们再看看逻辑分析仪部分。MSO1104Z这款示波器具备16个数字通道。

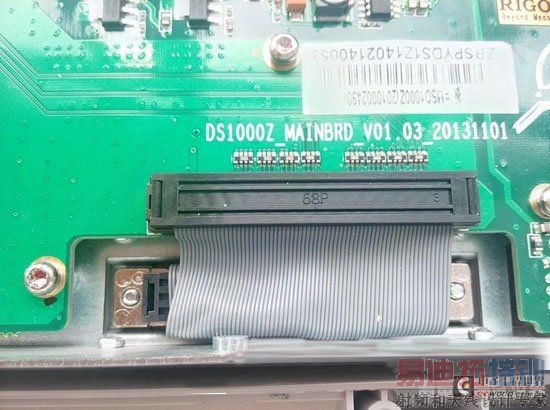

  通过上图,我们可以看到这部分应该是逻辑分析仪和前面板相连接的,主板上没有比较器,走线直接进入主控芯片(FPGA),笔者猜测比较器应该集成在在逻辑分析探头中,可能更靠近被测信号,更有利于信号完整性吧。有机会拆解下逻辑分析仪探头验证下。
