温湿度记录仪原理

录入:edatop.com    点击:



温湿度记录仪是将温湿度参数进行测量并按照预定的时间间隔将其储存在内部存储器中,在完成记录功能后将其联接到PC机,利用适配软件将存储的数据提出并按其数值、时间进行分析的仪器。利用该仪器可确定储运过程、实验过程等相关过程没有任何危及产品安全的事件发生。

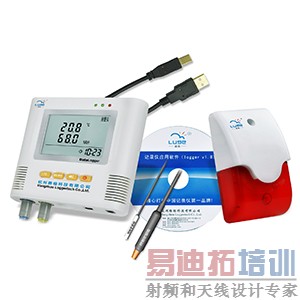

下面以海旭仪器仪表公司的海旭L95-2/L95-4温湿度记录仪为例介绍温湿度记录仪的原理及应用:
原理
温湿度记录仪由三大部分组成:测量部分、仪器本体、PC界面。
下面分别介绍这三部分:
测量部分:即温度传感器湿度传感器
温度传感器:温度探头由NTC和pt1000系列组成,不同的探头完成不同功能:
NTC通用探头:应用于通用测量,包括厂房、实验室、货柜空间等空间测量,其精度为±0.5℃,尺寸大小为:直径5mm,长25mm。
Pt1000-1型温度传感器高温探头,最高可达300℃。用于高温环境。
Pt1000-2型温度传感器高精度探头,最高精度可达到±0.2℃,用于实验室等要求高精度的场合。尺寸大小为:直径3mm,长30mm。(以上温度探头均可以按照用户要求进行组合,以完成不同功能。)
湿度传感器:海旭系列湿度探头均采用美国进口霍尼威尔湿度传感器,其精度为±3%,甚至可以达到±2%,测量范围为0~100%RH。尺寸大小为:直径7~13mm,长17mm。
(以上所有温湿度探头均可选择内置或外置,以供不同需求的客户选择)
仪器本体:ZDR-20型记录仪,通过探头进行测量,将数据存储并传输至PC,其存储容量为9890组数据(温度、湿度各9890点),记录间隔为2S至24h连续可调:由PC软件调整,根据其设定值确定记录时间最长可达26年多。记录仪工作温度受电池限制,即锂电池:-20至100℃;碱性电池:-10至50℃。量程及精度由探头决定,量程:可达-40至300℃,0至100%RH;精度:±2%RH~±3%RH,±0.2℃~±0.5℃;防护:密闭、防水。仪器尺寸:58mm*72mm*29mm。
PC界面:软件。软件支持是记录仪不可或缺的一部分,其主要功能为:设定记录间隔(2s~24h任意可调),设定停止方式,设定启动时间,读取数据并显示测量数据、历史曲线等,提供打印功能,把数据转化为EXCEL或WORD文档形式等等功能,这是数据记录仪不可分割的一部分。一个好的上位机软件能够提供记录仪最广泛的支持,通过上位机的支持,键盘等不必要的零件解放了,同时提供出更多的资源以利用。深圳海旭仪器仪表有限公司为主要生产产品为:高精度温湿度记录仪,短讯报警温湿度记录仪,声光报警温度记录仪,高温温度记录仪,土壤温湿度记录仪,雨量记录仪,照度记录仪,风速风向记录仪,二氧化碳记录仪,压力记录仪,PH记录仪,氧气记录仪,农田水位记录仪等,我们的温湿度记录仪适用领域广泛,主要用于食品药品安全、科研生产、化工医药、暖通空调、冷藏储运、气象水文、造纸、环保、档案馆、实验(测试)室、博物馆、电力、烟草等领域。
