如何在LabVIEW中制作自定义按钮控件

最近应客户的要求，用LabVIEW 编写一个用Pico数据采集卡进行数据采集的简单实例，用于验证Pico数据采集卡的性能。虽然Pico数据采集卡自带有二次开发demo，但是这些都是非常基础的，有些人机交互控件，控制的都是中间变量，例如，Pico采集卡用timebase变量来设置采样率，timebase为0时，表示采样率是1G/s,采样率Pico示波器识别的变量，但是这些却不是客户最终需要的变量），所以在demo中需要将这些转换关系处理好。首先，晒晒demo的整体面貌吧~

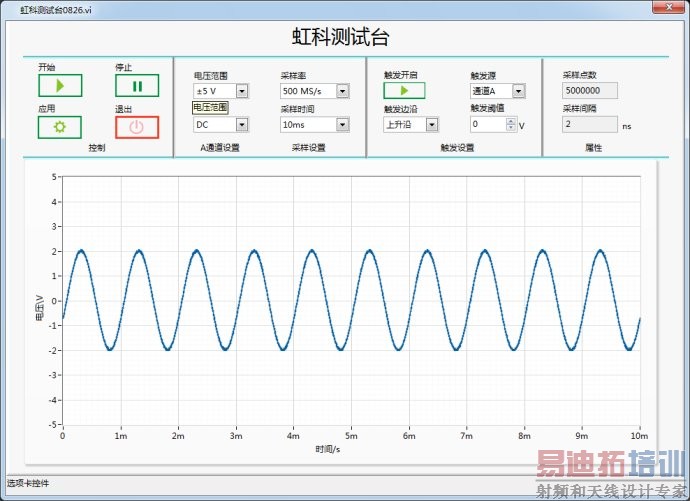

图 1 虹科控制台

虽然只是一个简单的展示示例，但确是麻雀虽小，五脏俱全，从自定义控件制作，到界面整体风格，到API函数调用，中间变量转换，程序整体结构设计以及最后的软件打包，统统都有涉及，接下来一段时间，将陆续将这些小技巧分享给大家哈，欢迎拍砖~

今天先说说简单的开关按钮制作~

LabVIEW虽然自己提供了一系列通用的开关控件，但是这些往往跟我们程序的整体风格不搭配，所以凡是还是要靠自己的

1. 先用绘图软件，比如,corelDraw、Visio，Photoshop（其实随便一个绘图软件都可以的啦，本人不才，只了解这三个软件，作为一个新时代的技术人员，不懂一些绘图软件，你就out了~），绘制两张控件大小相同的png格式的控件图片（因为png格式的图片背景是透明的），一张作为控件为ture时的状态，一张作为控件状态为false时的图片。

其中，demo中的图片大小为63*33像素，可以参考这个大小，但是个人认为这个比例也不是特别理想，不过我没有再对其做进一步研究了~有兴趣的可以继续哈~

图2 控件在不同状态下的图片

2. 打开LabVIEW，点击菜单中 ”文件>新建（N）...",弹出新建对话框，选择自定义控件（下图红框所示），点击确定。创建一个控件1.ctl 文件。

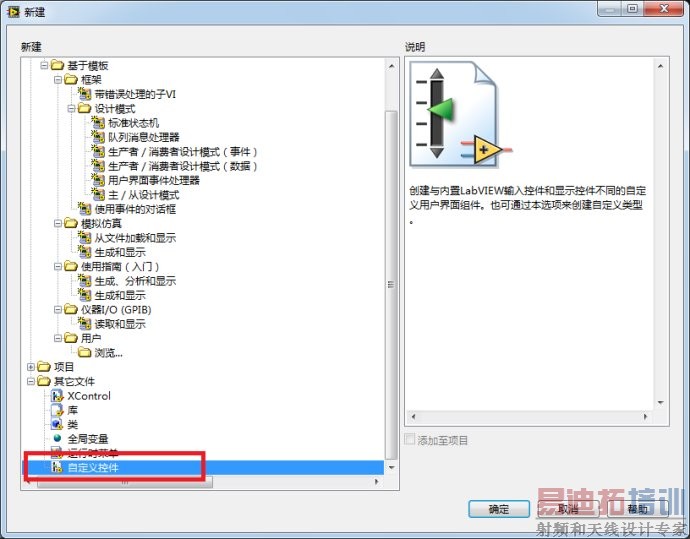

图3 新建一个自定义控件

3. 从LabVIEW前面板拖进一个确定按钮，点击工具栏 上面的扳手按钮（如图4 所示），切换至控件编辑状态，右击按钮，打开控件属性，去掉标签文本，如图5所示，点击确定。

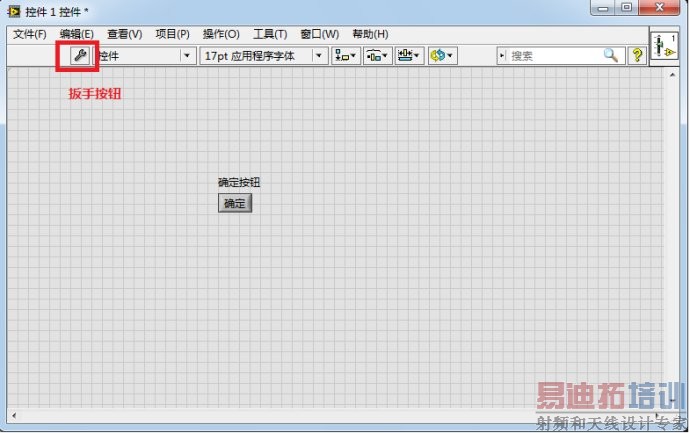

图4切换到编辑状态

[p]

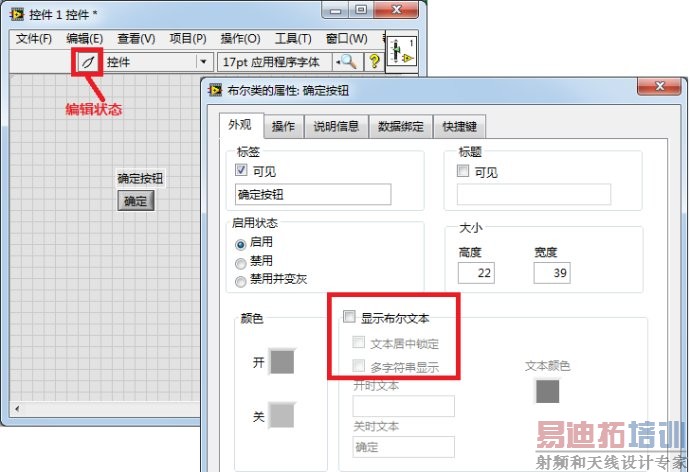

图 5 去掉文本标签

3. 右键点击确定按钮，弹出快捷菜单，选择图片项。如图6，红框中是按钮控件的四种状态，可用鼠标在不同的状态下切换。这里注意，确认控件共有4种状态需要导入图片，其中第一、三种状态用一张图片即可，导入控件为False时的表示图片；第二、四种状态用一张图片即可，导入控件为Ture时的图片。注意不要弄反了哦

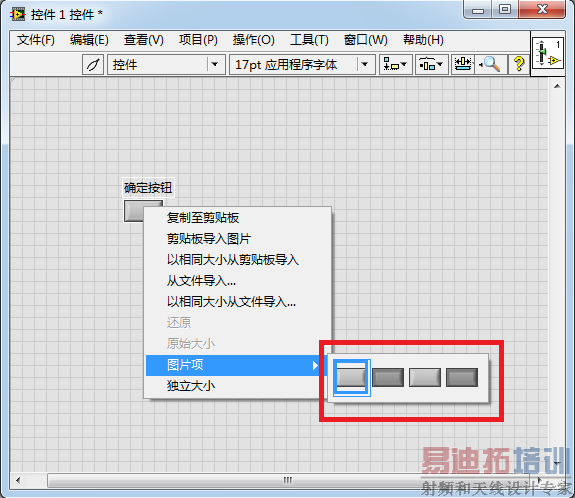

图6 导入图片1

4. 右键点击快捷菜单中“以相同大小从文件导入...”,选择图片路径，将图片导入到控件第一个状态。

5. 重复步骤3和步骤4的操作，将4种状态填充完毕。

图7 四种状态填充

6 至此，一个自定义的按钮，华丽丽的诞生了~ 接下来你就可以直接在您的应用程序中调用该控件了~就如demo中使用的那样！

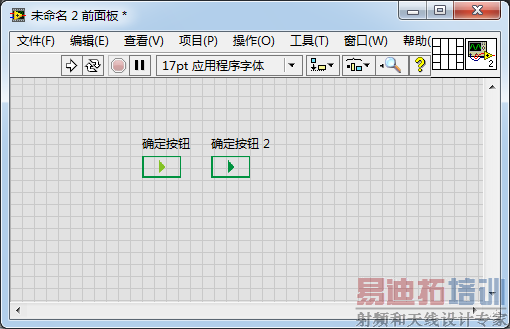

图8 控件调用示例
