PicoScope9221A进行高速光信号测量

录入:edatop.com    点击:
PicoScope 9321包含一个内置的、高精度的光电转换器。该转换器输出接到示波器的其中一个输入口(可选通过SMA脉冲成形滤波器),PicoScope 9321可分析标准光通讯信号例如OC48/STM16、4.250Gb/s光纤通道和2xGB以太网。该款示波器可做眼码型测量,含自动测量光参数包括消光率、S/N率、眼高和眼宽。用它集成的时钟恢复模块,该示波器可用于11.3Gb/s。该转换器输入接受单模式(SM)和多模式(MM)光纤,并且波长范围为750至1650nm。使用PicoScope9221A、PicoScope9231A或者PicoScope9321是测量高速光信号特性最常用最受欢迎的工具,包含配置和黑电平①校准。

示例是使用PicoScope9221A操作测量高速光信号步骤,也说明了使用贝塞尔-汤姆逊滤波器进行一致性测试的重要性。

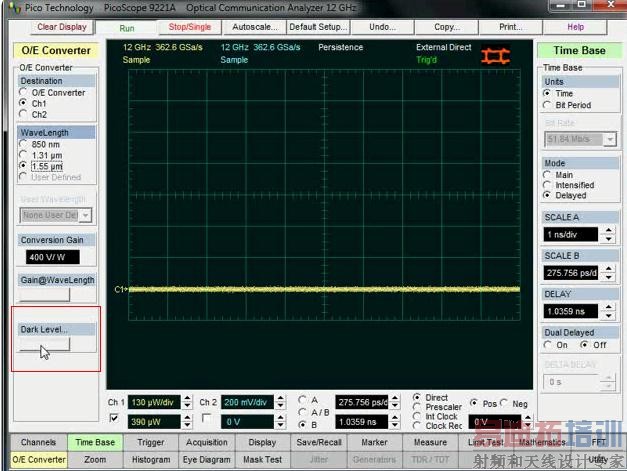

首先,选择O/E converter菜单。Destination选择Ch1,用线缆连接O/E converter输出到Channel1输入端,点击OK。(无信号输入情况下)

第二、wavelength选择源光信号的波长。

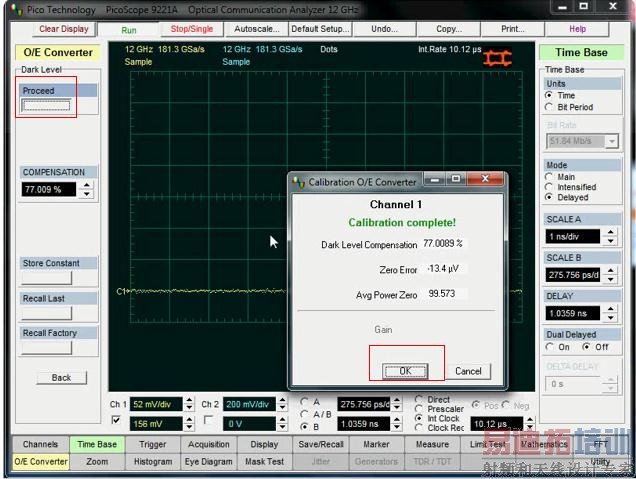

第三、进行黑电平(dark level)校准。点击Proceed进行校准,校准完成后点击OK。

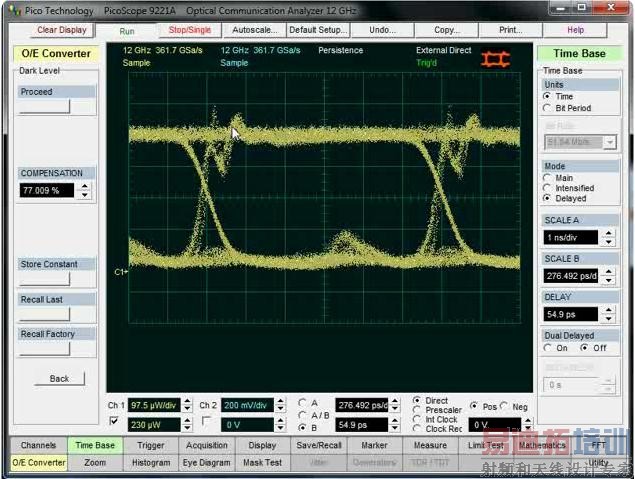

第四、经过Dark Level校准之后,可以输入光信号进行信号采集。采集到的O/E转换器输出的原始信号,由于传输光纤等因素的影响,使测量到的信号不能准确描述光传输系统信号的特性。

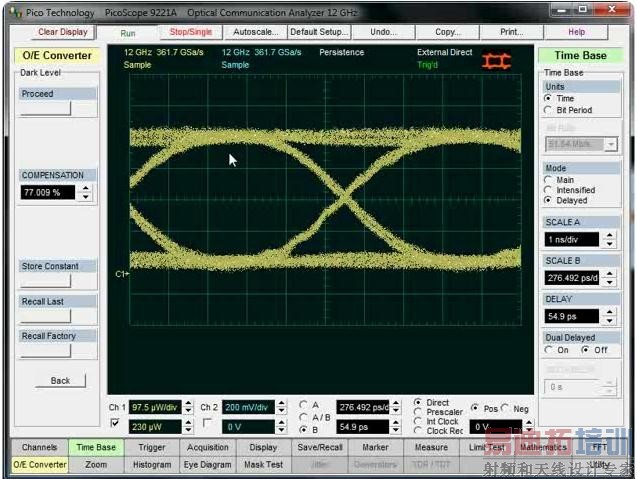

第五、接上Bessel-Thomson(贝塞尔-汤姆逊)滤波器之后,测量到的信号如图所示,这能准确再现平衡的光接收器应该有的信号显示,使PicoScope9221A能够显示正确的测量值。 [p]

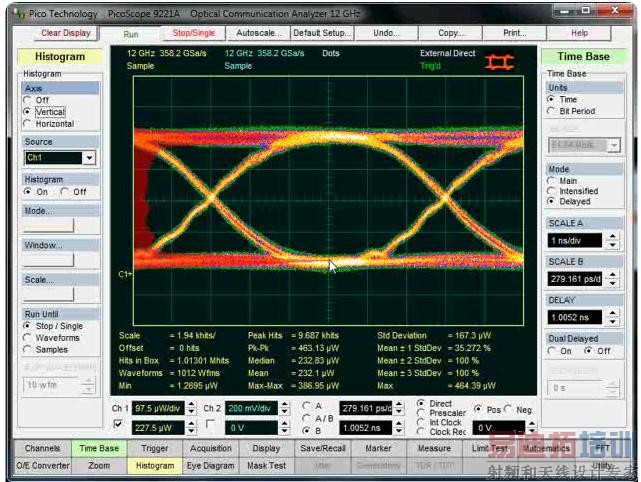

第六、采集到经过Bessel-Thomson(贝塞尔-汤姆逊)滤波器的信号之后,可以通过Display、Mask Test、Histogram等功能进行信号分析,判断是否符合行业标准,帮助分析眼图上的噪音和抖动、故障统计等。

PicoScope9000系列采样示波器,可以测量高达9.5GHz光信号,内置167个行业标准遮罩测试,内置任意波形发生器,FFT,100多种快速运算等,是测量高速电、光信号最经济的测量工具。

注释:

黑电平(black level):是指经过一定校准的显示装置上,没有一行光亮输出的信号电平。
