labVIEW时域—频域分析

录入:edatop.com    点击:

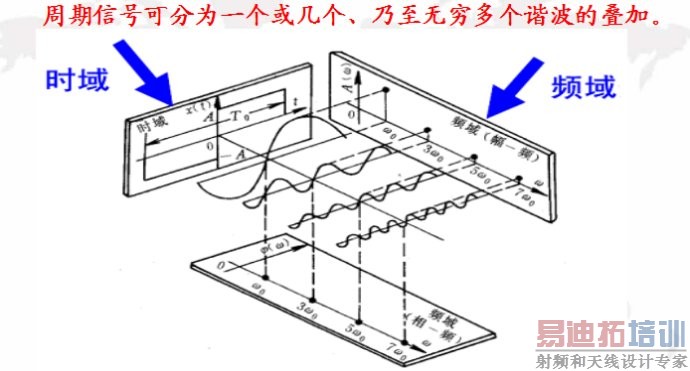

频域(频率域)——自变量是频率,即横轴是频率,纵轴是该频率信号的幅度,也就是通常说的频谱图。频谱图描述了信号的频率结构及频率与该频率信号幅度的关系。

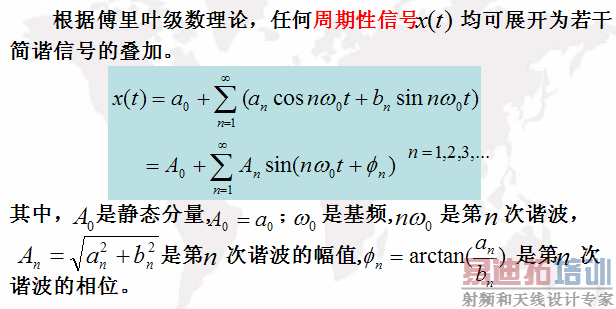

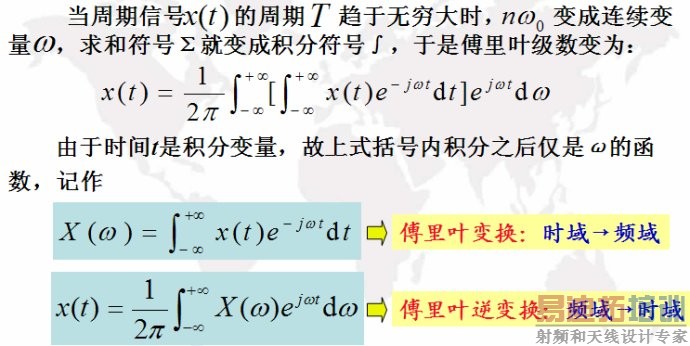

  对信号进行时域分析时,有时一些信号的时域参数相同,但并不能说明信号就完全相同。因为信号不仅随时间变化,还与频率、相位等信息有关,这就需要进一步分析信号的频率结构,并在频率域中对信号进行描述。







接下来在labVIEW中举个简单的例子来讲解:

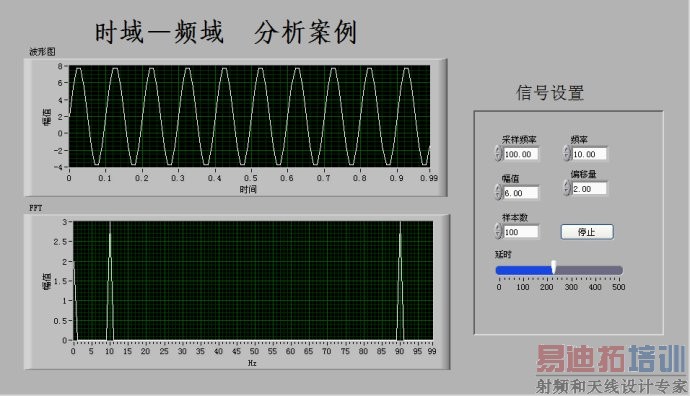

其前面板如图所示:

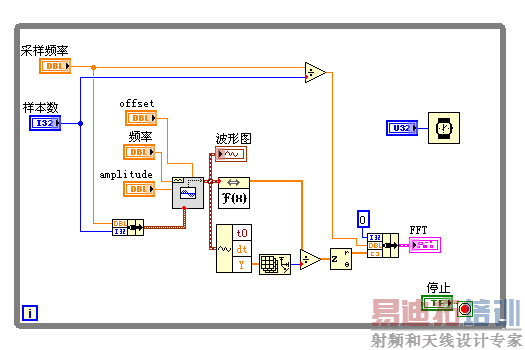

后面板:


本例采用一个正弦信号发生器,生成一个正弦信号,波形图实时显示其时域信号,经过傅里叶变换以后,在频域内显示信号的频率结构。

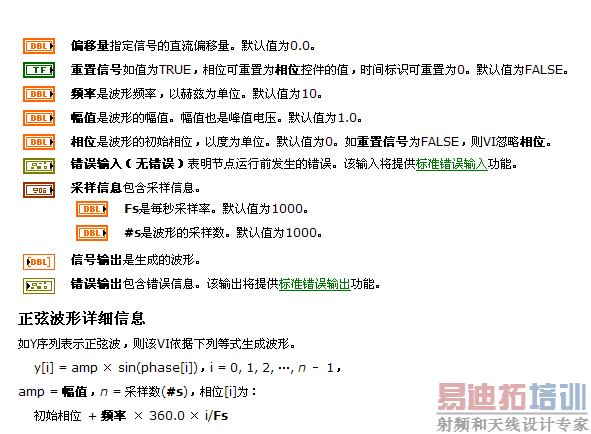

正弦信号发生器VI为:

其意义如下:

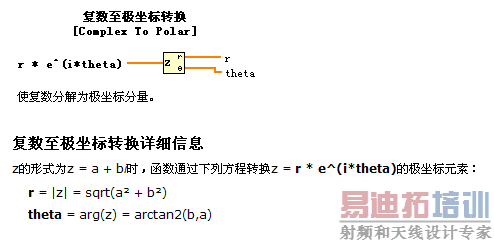

由前面可知,程序中经过FFT转换的时域信号,输出的值为信号幅值的和,因此需要求的均值,再将复数分离出幅值,采用的是“复数至极坐标转换VI”,其具体功能如下:

信号分析

1、傅里叶变换后的幅值减半;

2、频率为0点对应的幅值是信号中直流分量的幅值;
3、低频含有波形频率,高频为采样频率与波形频率只差。(有待研究)
