6步教会你在LabVIEW中如何实现自定义菜单配置

录入:edatop.com    点击:
LabVIEW中可以选择自定义菜单,但自定义菜单如何实现将其选项和预期功能绑定呢?下面我用一个简单的实例介绍一下。

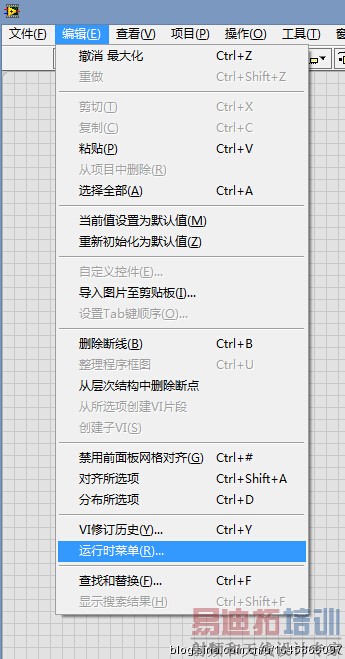

STEP 1创建自定义控件,【编辑】>>【运行时菜单】

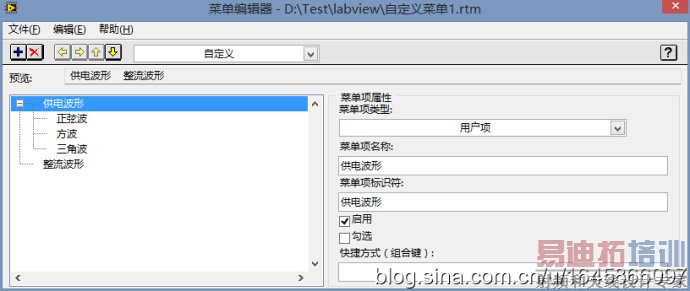

STEP 2在【菜单编辑器】中选择【自定义】,并根据实际要求,自行设计菜单

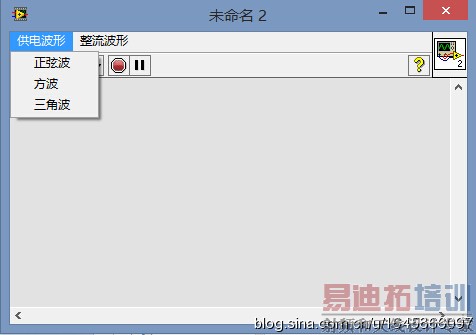

STEP 3保存菜单后,尝试运行一下,如图可见,自定义可用

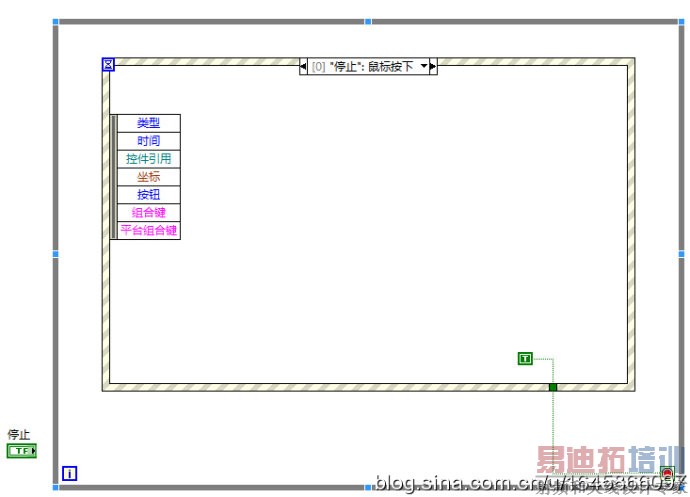

STEP 4下面我对程序框图的制作简要介绍一下,首先,在【while循环】中添加【事件结构】,并在【事件结构】中添加事件分支,用布尔常量设置【while循环】终止项,如图。

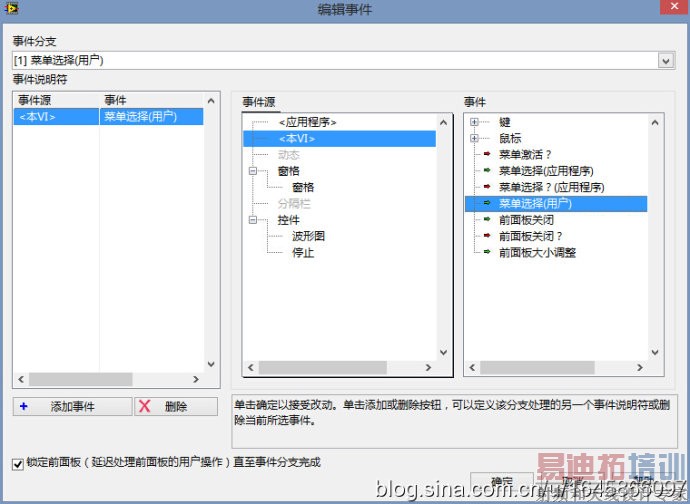

STEP 5在【事件结构】添加事件分支中,选择【<本VI>】>>【菜单选择(用户)】,如图

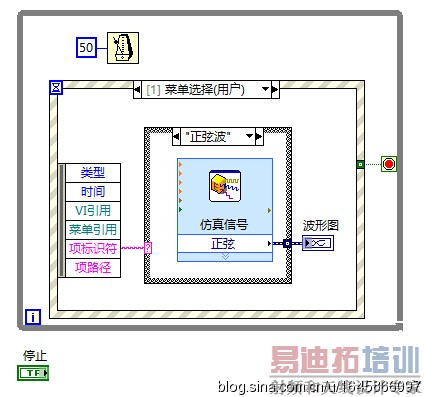

STEP 6在如图所示的【事件结构】中,添加【条件结构】,并将【条件结构】的【分支选择器】连接到【事件结构】的【项标识符】上,在【条件结构】的选择器标签中一次添加“正弦波”、“方波”、“三角波”,并把期望实现的功能写进条件结构,如图


来试试运行效果吧。It works perfectly.
