LabVIEW Interface for Arduino简介及安装

录入:edatop.com    点击:
一、LabVIEW Interface for Arduino Toolkit简介

LabVIEW Interface for Arduino Toolkit是NI公司(美国国家仪器公司)为Arduino开发的接口工具包,借助于这个工具包,可以很方便地使用LabVIEW软件与Arduino控制板实现交互设计。把这个工具包和LabVIEW软件结合起来,通过LabVIEW软件就可以实现对Arduino控制板的控制或者与Arduino控制板交换数据。

LabVIEW Interface for Arduino Toolkit最大的优点在于内置有数百个NI公司开发的库,提供给开发者使用,当Arduino与LabVIEW连接之后,就可以使用LabVIEW中数百个内置的库来开发新的程序算法来控制Arduino硬件,而且构建UI(人机交互界面)也非常的容易,适合于初入门的新手使用。同时,LabVIEW Interface for Arduino支持Arduino控制板通过USB、串口、蓝牙或XBee等接口的形式与电脑上的LabVIEW进行连接。

目前,LabVIEW Interface for Arduino Toolkit支持LabVIEW2010及更高版本,提供的函数库中传感器有热敏电阻,光敏电阻,8段数码管,RGB发光管,舵机等。在LabVIEW中使用打开、读写、关闭等库函数,就可以实现对Arduino控制板的数字、模拟、PWM、I2C、SPI信号的读取与控制。只需要将与官方函数对应的Arduino程序烧写进Arduino控制板,然后使用LabVIEW编写上位机软件,即可实现Arduino与LabVIEW的连接。因为烧写进Arduino控制板的程序已经包含了官方函数库中已列传感器所需要的Arduino程序。

但是,LabVIEW Interface for Arduino Toolkit仅支持Arduino Uno、2009和MEGA 2560控制板,而且库函数的数量有限,传感器类型较为单一,存在一定的局限性,极大地限制了对Arduino的开发使用。当使用的传感器不是官方函数库中已有函数的传感器时,就无法使用LabVIEW对Arduino进行交互控制,因为官方给出的Arduino程序中只含有指定传感器的操作函数。当然,不排除NI公司对这个库函数的及时更新,使其包含的传感器类型越来越多。

由于LabVIEW Interface for Arduino只需要对LabVIEW编程,而不需要Arduino编程,甚至不需要底层硬件知识,适合了解LabVIEW编程而不懂Arduino编程的玩家或入门爱好者,由于其简单、易操作,所以也不失为新手入门的一个路径,在此将其列为新手入门学习。

二、LIAT的下载与安装

想要利用LIAT函数库来实现LabVIEW软件与Arduino控制板的交互需要安装三个软件:1、2010及以上版本的LabVIEW软件,2、与LabVIEW软件配套的VISA插件,3、LabVIEW Interface for Arduino Toolkit。LabVIEW软件和VISA插件可以在NI网站上下载,本书所使用为LabVIEW 2012和VISA 5.3。

下面主要讲解如何安装LabVIEW Interface for Arduino Toolkit插件。首先,需要安装VI Package Manager软件,下载地址http://jki.net/vipm,安装完成之后,启动VI Package Manager软件,在窗口界面中找到Labview Interface for Arduino,点击Install &Upgrade Packages按钮,然后点击Continue等待软件下载完成,最后点击Finish。如图1至5所示。

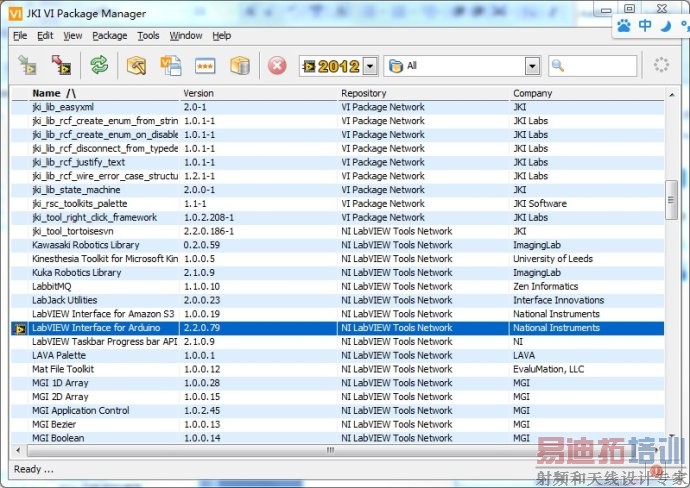

图1启动VI Package Manager软件

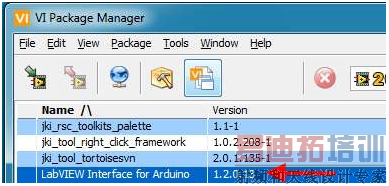

图2选择Labview Interface for Arduino

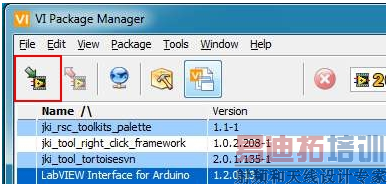

图3点击Install Packages

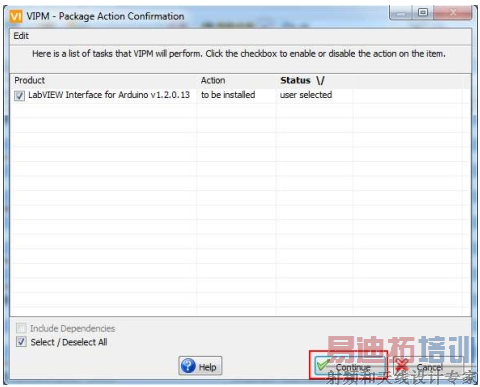

图4点击continue

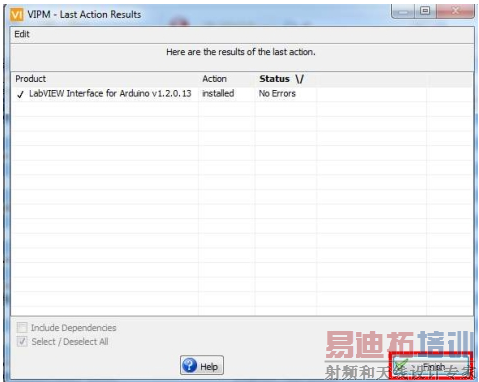

图5点击finish

完成Labview Interface for Arduino工具包和VISA插件的安装之后,我们就可以使用USB电缆将Arduino与LabVIEW进行连接,然后将Labview Interface for Arduino函数库中提供的Arduino程序烧录进Arduino控制板中。此程序目录为LabVIEW 2012vi.libLabVIEW Interface for ArduinoFirmwareLVIFA_BaseLVIFA_Base.ino。
