LABVIEW在EXE程序间使用共享变量

1、共享变量在底层运行，为了排除不必要的麻烦，尽可能用英文目录。

2、共享变量设定：

没有特别的，都是默认的选项值：网络发布，但不用别名（因为只在本机验证，实际使用需要用别名方便其它电脑或程序调用）。





3、程序原理

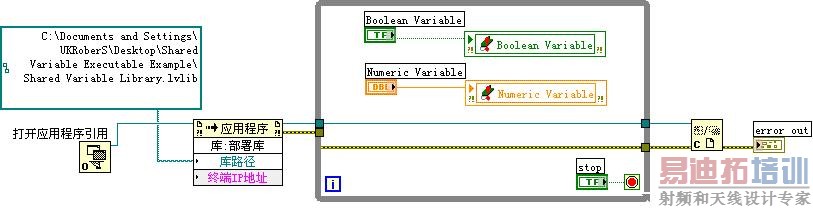

发送VI：Publisher.vi



先输入变量库文件路径部署库，再循环写入布尔和数值到变量中，按stop中止程序。

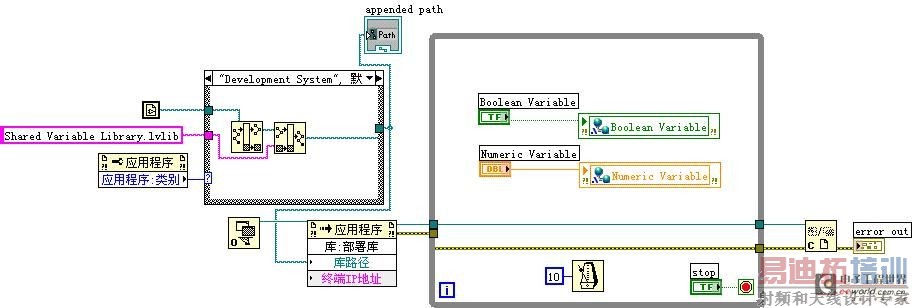

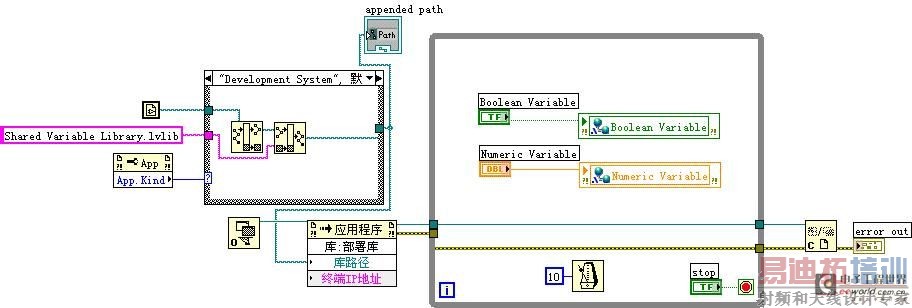

因为变量库文件希望做到可以动态变化，所以程序做以下修改：将固定的路径变为动态路径，采用应用程序的类别属性来判定开发环境(LABVIEW)还是执行环境（EXE）



（1）开发环境，变量库文件位于当前VI文件的目录下“Shared Variable Library.lvlib”



（2）执行环境，变量库文件位于当前EXE文件的目录下的123目录下的“Shared Variable Library.lvlib”

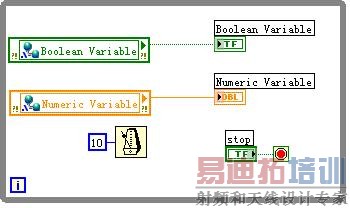

接收VI：Subscriber.vi





以10ms的间隔循环读取变量中的值，显示在界面对应的制件中。



4、配置生成执行文件规范

做好程序的规划，下面需要配置生成执行文件规范。



发送VI：Publisher.vi

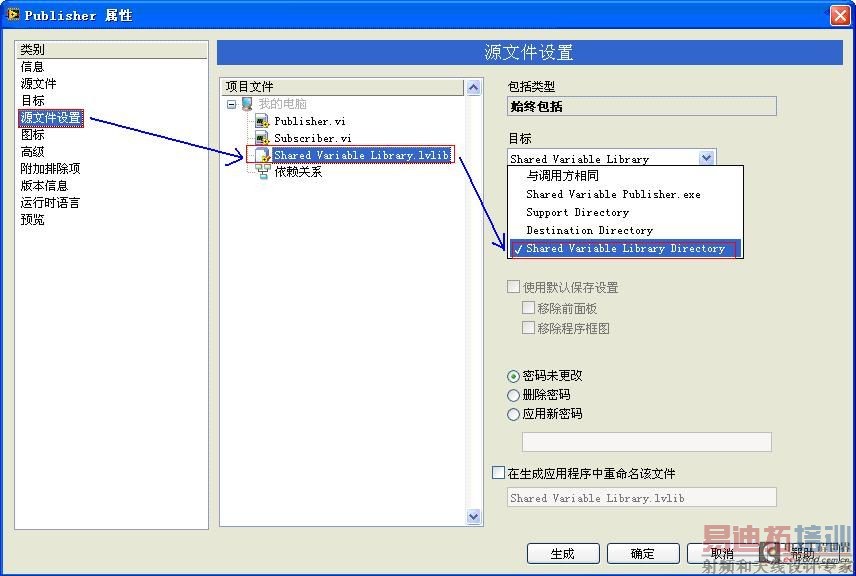

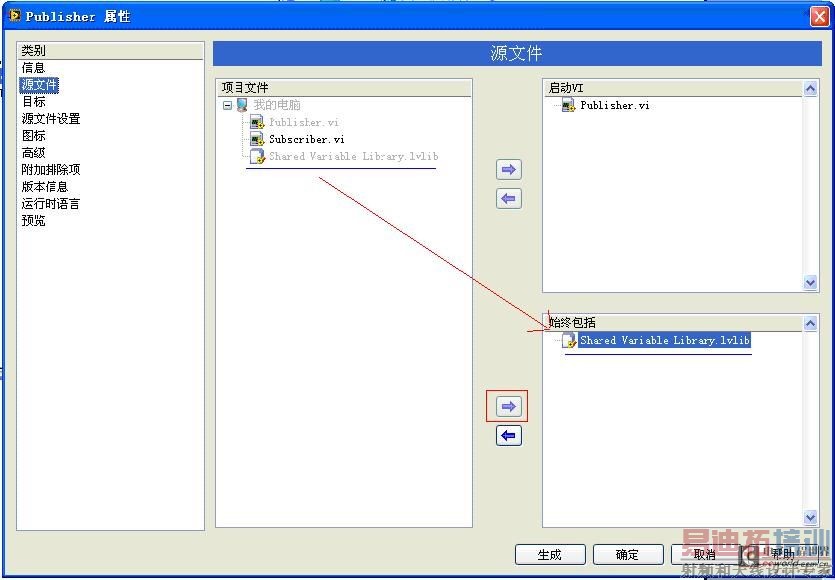

A、选择同时发布变量库

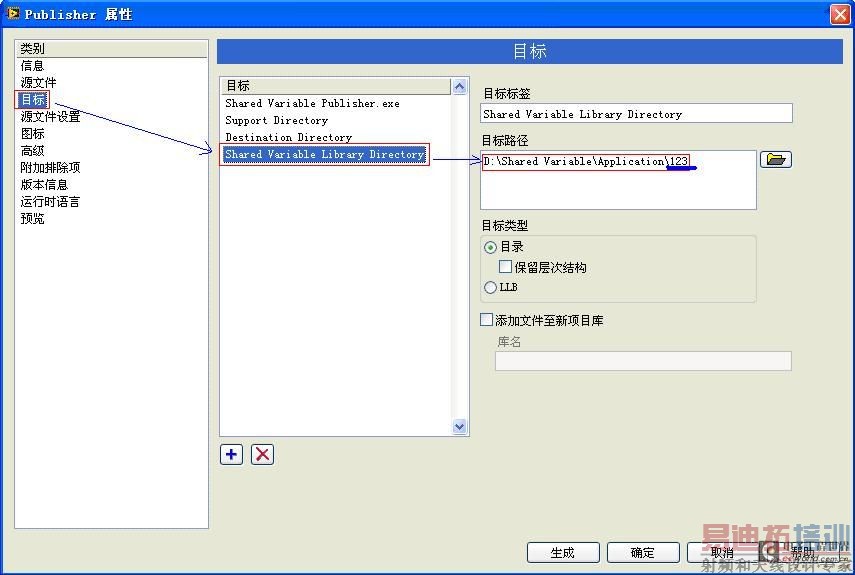

B、设定变量库发布的默认路径（与VI中的动态路径保持一至）





C、绑定变量库的发布路径（这一步很重要，这一特性需要写入到EXE文件中。如果而直接手动新建123文件夹，再复制库文件，虽然EXE文件可以找到库文件，但执行会失败的。）



[p]

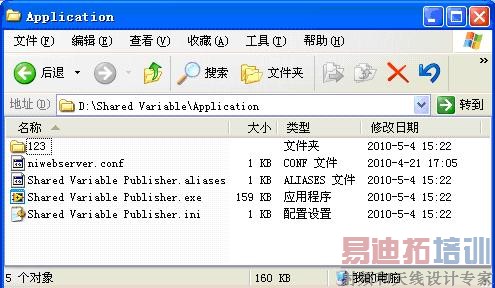

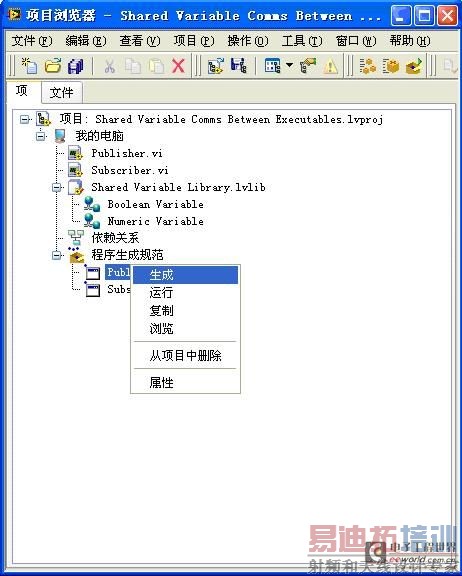

其它均默认，最后按“生成”，即可在生成的“Application”看到了123文件夹里的变量库文件。

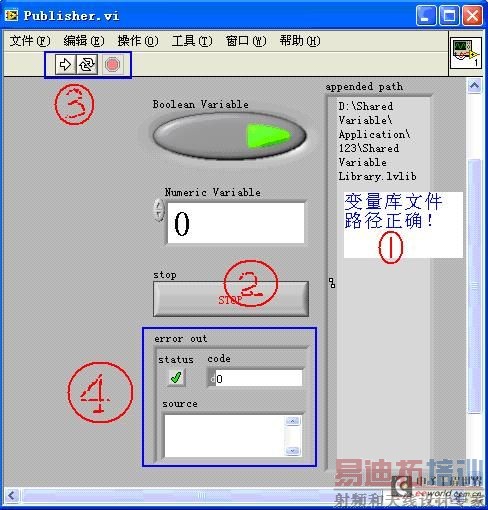

运行Shared Variable Publisher.exe，手动停止，没有出错，说明库文件发布成功。

1、路径正确；

2、手动停止，观察（3）,已经确认停止

3、观察（4）,没有出错，表示库文件发布成功。







接收VI：Subscriber.vi

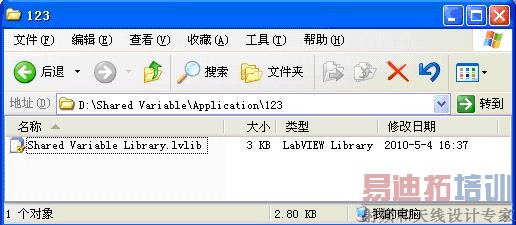

同样A-B-C步骤，完成后，进行生成，发现库文件大小发生了变化，由2.5KB变为3KB，与原文件一样大小。

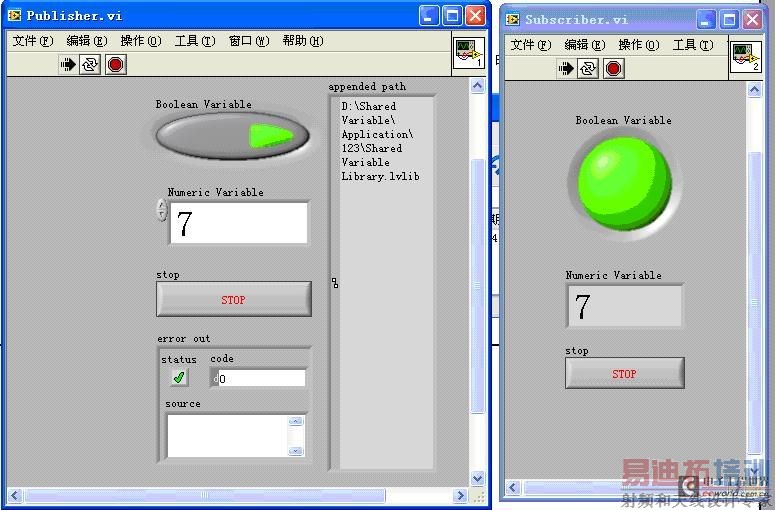

运行两个EXE文件，可以进行通讯，没有出错，实例试验成功。





最后做两个实验：

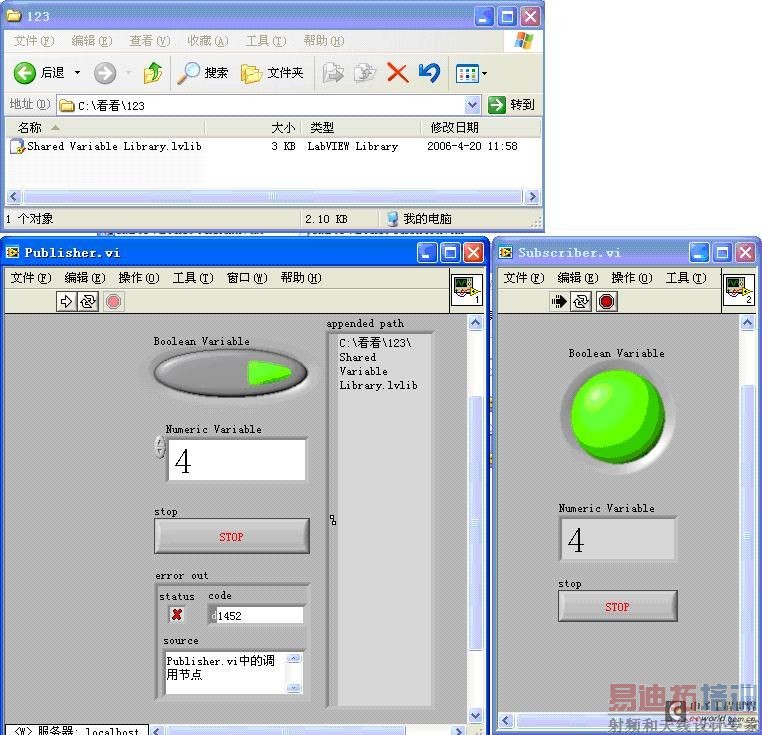

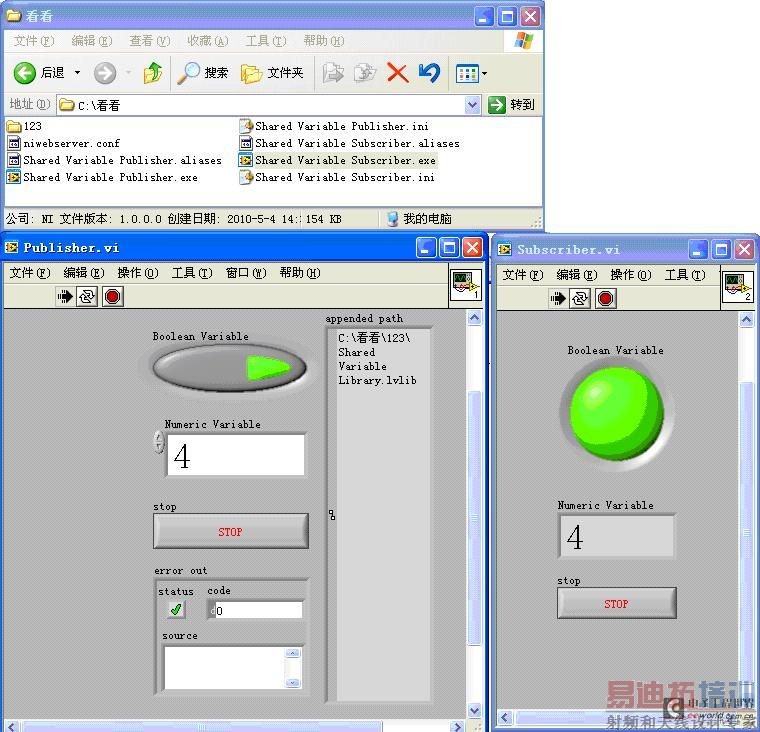

（1）将EXE应用程序整个目录复制到C:，再重命名为“看看”，验证动态路径配置是否成功，运行正常，说明成功。





（2）将变量库文件替换为源代码中的变量库文件（压缩包中提供的），运行没有问题，但停止时会出错，说明只能在生成中用发布方式库文件。
