LabVIEW 8.2的创建DAQmx任务

录入:edatop.com    点击:
在MAX浏览器中创建DAQ-mx任务的步骤如下。

  · 第1步:新建通道种类。右键单击Data Neighborhood,在弹出的快捷菜单中选择“CreateNew…”,在弹出框中选择“NI-DAQmx Task”,再单击“Next”按钮,如图1和图2所示。

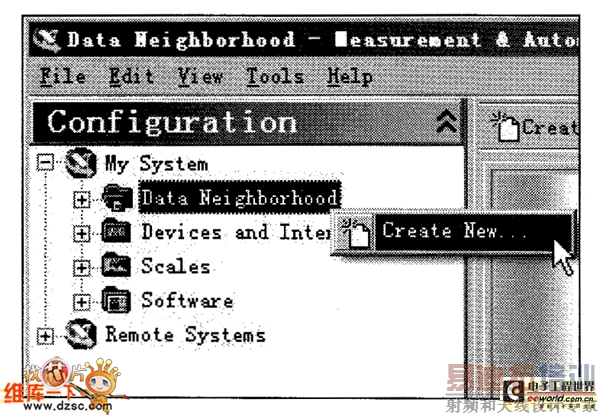

  如图1 新建种类

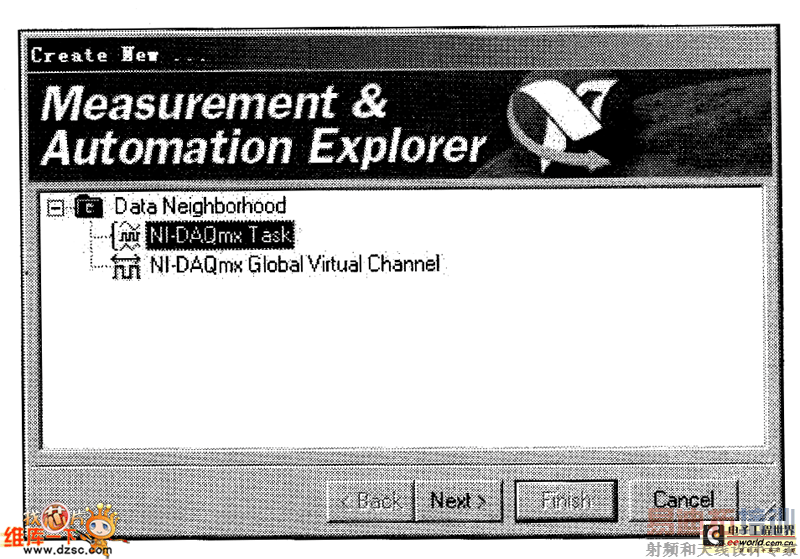

  如图2 选择新建DAQmx任务

  · 第2步:新建通道。DAQ-mx有5大类测量类型和一个传感器电子数据表TEDS(Transducerelectronic data sheet)。5大测量类型分别为:模拟输入(Analog Input)、模拟输出(AnalogOutput)、计数器输入(Counter Input)、计数器输出(Counter Output)和数字输入/输出(Digital I/O),每一类下分别有不同的测量对象可以选择。如图3所示。

  DAQmx中5大测量类型具体内容如下。

  (1)模拟输入。

  模拟输入中包含测量对象:电压(Volatage)、温度(Temperature)、应力(Strain)、电流(Current)、阻抗(Resistonce)、频率(Frequency)、位置(Position)、加速度(Acceleration)、自定义(Custom Voltage with Excitation)、声压(Sound Pressure),如图4所示。

  (2)模拟输出。

  模拟输出包含测量对象:电压(Voltage)、电流(Current),如图5所示。

  (3)计数器输入。

  计数器输入包含测量对象:边沿计数(Edge Count)、频率(Frequency)、周期(Period)、脉宽(Pulse Width)、半周脉宽(Semi Period)、(Two Edge Separation)、(Position),如图6所示。

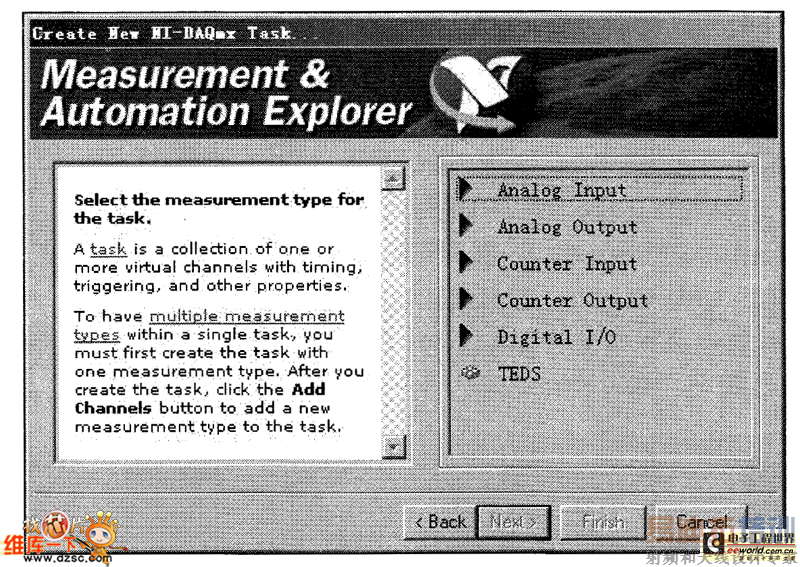

  如图3 DAQmx测量类型

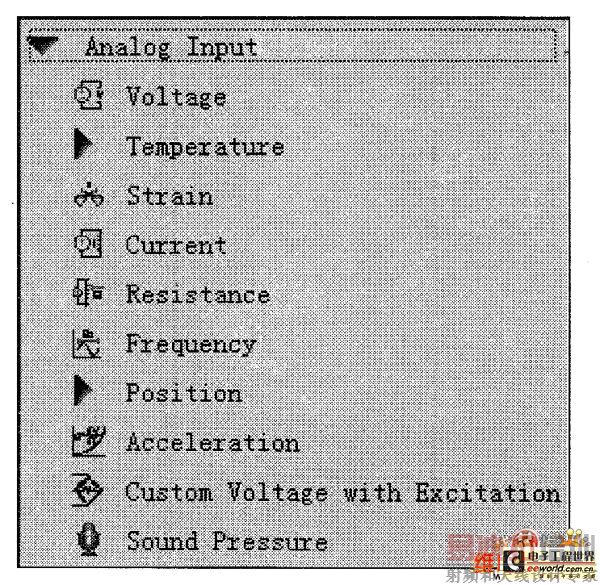

  如图4 模拟输入

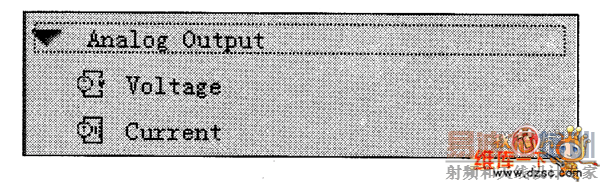

  如图5 模拟输出 [p]

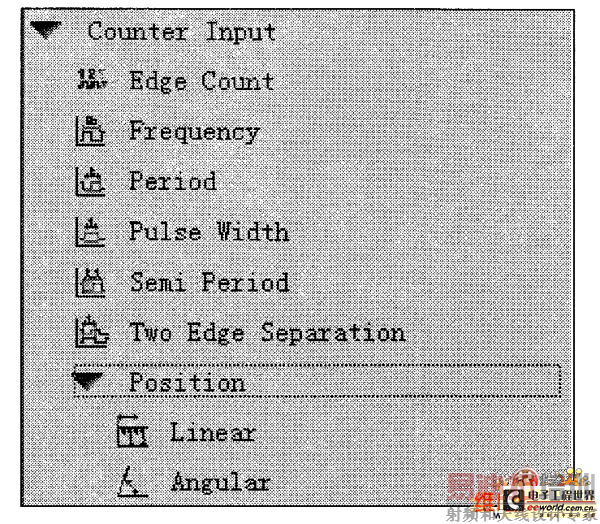

  如图6 计数器输入

  如图7 计数器输出

  (4)计数器输出。

  计数器输出包含测量对象:脉冲输出(Pulse Output),如图7所示。

  (5)数字输入/输出。

  数字输入/输出包含线输入(Lint input)、端口输入(Port Input)、线输出(Line Output)、端口输出(PortOutput),如图8所示。

  · 第3步:选择物理通道。可以创建新的通道(Create New Local Channels)、选择现有的全局通道 (Add Existing DAQmx GlobalChannels)、复制现有的全局通道(Copy Existing DAQmx Global Channels),如图9所示。

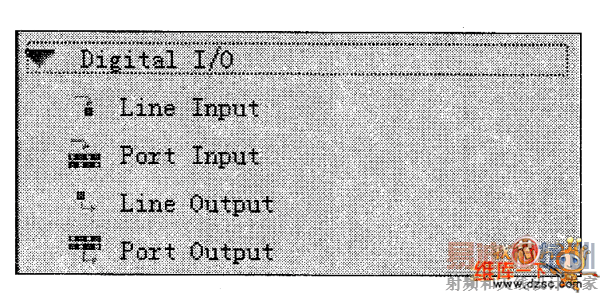

  如图8 数字输入/输出

  如图9 选择物理通道

  第4步:命名任务。如图10所示,在文本框中输入任务名称,单击“Finish”钮即完成DAQmx任务的创建。创建完成的DAQmx任务如图11所示。

  如图10 命名NI-DAQmx任务

  如图11 DAQmx任务属性
