使用pico示波器进行电路故障检测
录入：edatop.com 点击：

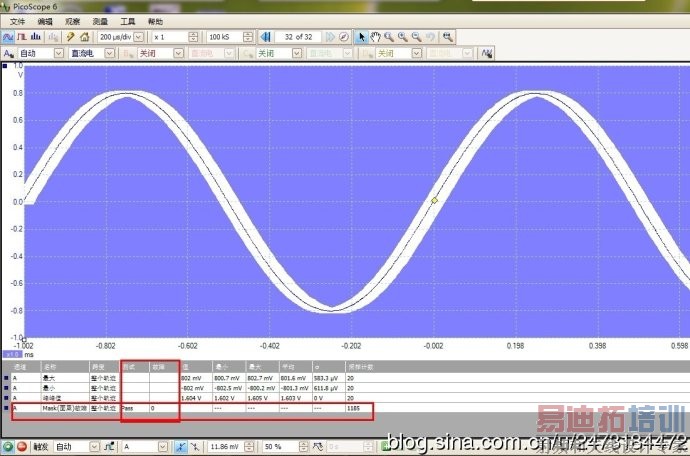

1、我们的示波器有“遮罩容限测试"功能，这个是专门检测电路故障用的，如下图1所示：
结合“mask遮罩容限测试”和“触发”，可以得到检测到的电压的波形，如果电压正常的话，既产品合格，测出来的波形会显示在白色的区域范围内。如果测出来的电压不在图中白色区域部分，就是故障，白色区域的大小是用户通过“mask”>“编辑mask”自行设置的，可以根据产品的合格范围设置。

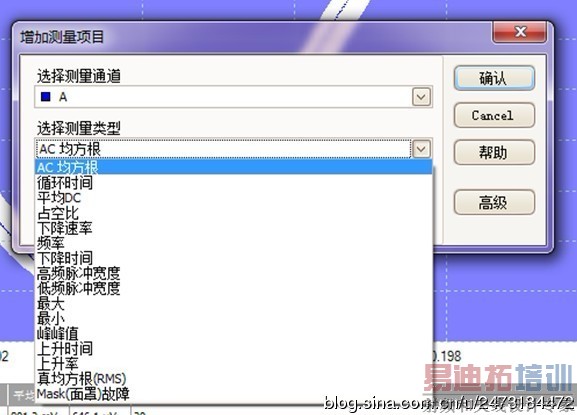

2、结合遮罩容限测试一起使用的是“测量”，在工具栏上有“测量”按钮，可以添加多种测量，如图2：
图2
您可以根据您要得到的数据添加多种测量。测量结果将会显示在波形的下方，如上图1所示。

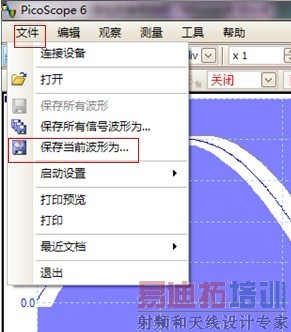

3、您可以把波形另存在您的电脑上，以后需要查看的时候可以调用出来，用到的是软件的“文件”菜单中的“保存当前波形为”选项，如图3所示：
图3

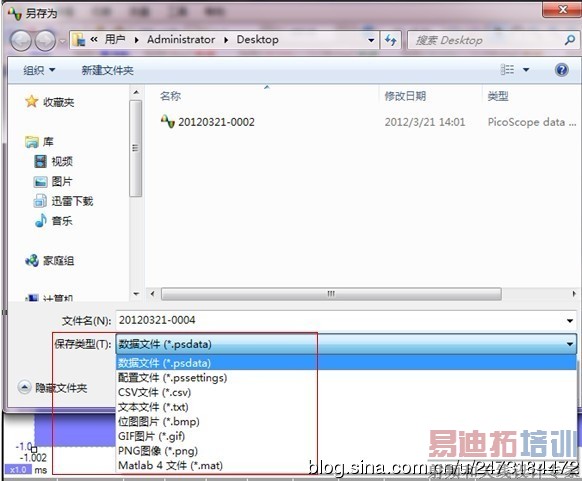

您可以保存为多种格式，如图4所示：
但是，只有保存成“数据文件（*.psdata）”，您以后查看的时候可以看到之前保存的测量结果和波形，其他格式只能看到波形，不能显示测量结果！查看波形需要在我们的软件中调用！
