从零开始Labview机器视觉- 像采集
录入：edatop.com 点击：

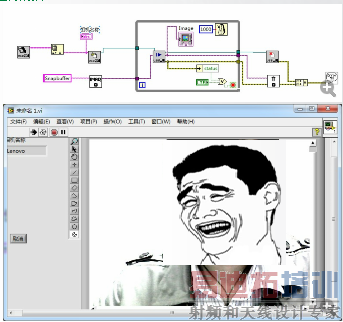

上个效果图先
下面开始讲解如何一步步做出“边干边学系列第三章”里的USB相机例程。
http://wenku.baidu.com/view/fb6c11f3f90f76c661371abc
（确实写得不错，不过我这种白手起家的看不明白就是了=A=）
推荐少茗大神的博客：
http://blog.csdn.net/fzxy002763/article/details/6978413
USB错误那块看了他的博客才解决的，感谢。
安装软件
1.安装Labview中文版：https://lumen.ni.com/nicif/zhs/evallv/content.xhtml
2.安装Vision Acquisition Software (VAS):http://joule.ni.com/nidu/cds/view/p/id/3818/lang/zhs
3.安装Vision Development Module (VDM):
*注意：一定要先装Labview，如果顺序不对，会出现LV中无IMAQ函数Vision控件等不良后果。
使用USB相机需要额外安装以下两个玩意儿
4.安装imaq USB，NI为USB相机做的补充包：http://zone.ni.com/devzone/cda/epd/p/id/5030
*注意：WIN7下安装方法有所不同（下载页的提问处也有）：
5.下载少茗提供的dll，覆盖至C:WindowsSystem32文件夹下，否则使用USB相机时有几率出现错误：
使用USB相机采集图像

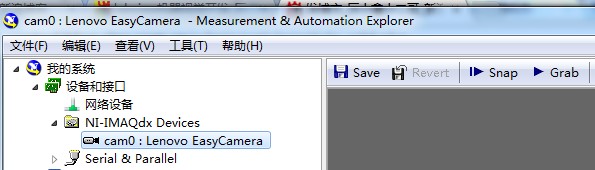

打开NI MAX看看是否可以识别相机，能识别到就可以关掉NI MAX了。
打开Labview建立一个空白vi

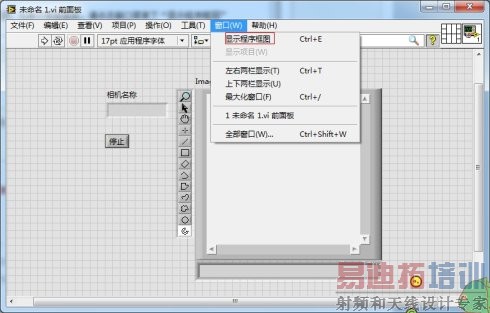

Labview的编程界面有两个：前面板和程序框图，如果只有前面板，请点击窗口菜单下“显示程序框图”
下面开始讲解如何一步步做出“边干边学系列第三章”里的USB相机例程。
先给没用过Labview的人说句题外话…LV编程有点象积木游戏…感觉就是把你需要的积木(控件、函数)拿进来，然后合理地把他们拼起来（连接数据流）就行了。

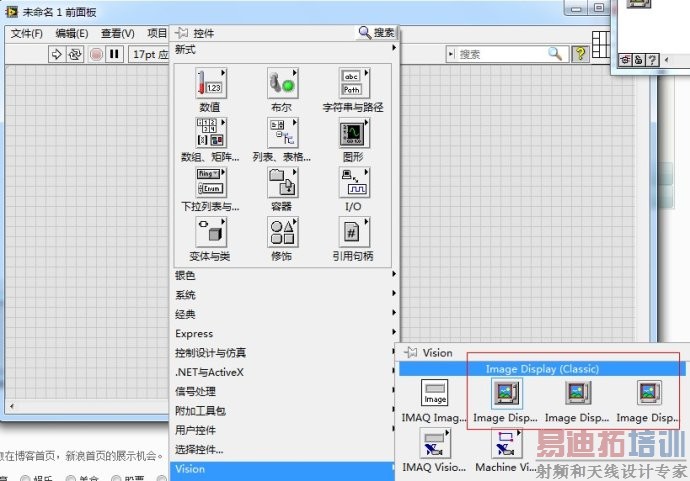

在前面板添加image display控件（Vision菜单下），三选一，外观不同而已。
添加一个取消按钮（系统->布尔）标签和按钮名按自己喜好改：

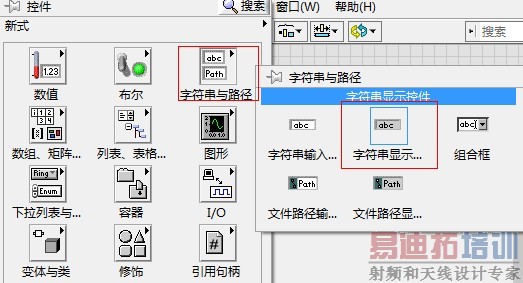

添加字符显示控件：
前面板如图

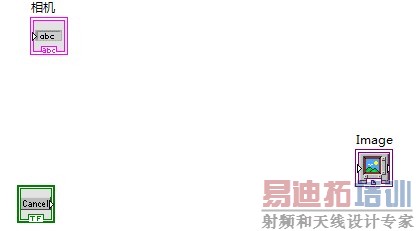

程序框图里会出现对应的控件

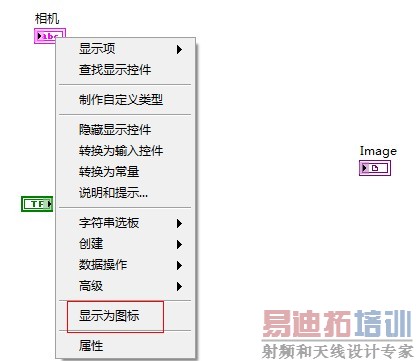

程序框图中可以右键点控件图标，取消“显示为图标”可以简洁一些。控件和函数位置什么的自己根据编程需要随便拖-U-。

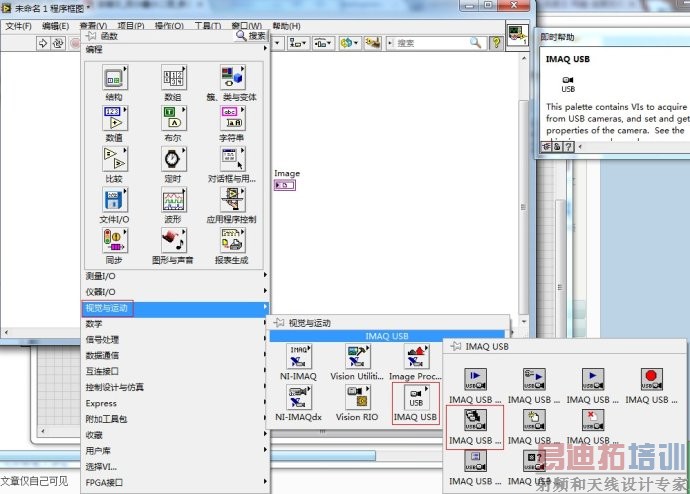

控件这些就够了，下面添加函数首先枚举计算机上USB相机设备：程序框图中右击空白处，视觉与运动->IMAQ USB->USB Enumerate

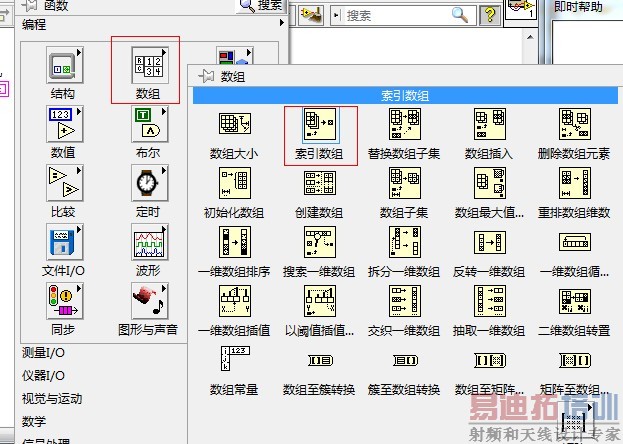

这个函数输出的是一维数组，所以要提取数组中的元素，使用数组->索引数组函数提取元素 [p]

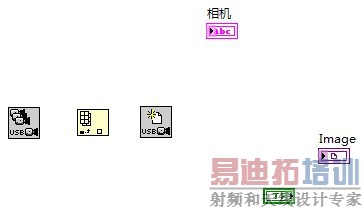

添加USB相机初始化函数：视觉与运动->IMAQ USB->IMAQ USB Init 添加完程序框图上会有这些东西
把他们连起来，方法是点一个函数边框上的头，然后点另外一个 o =_.= o

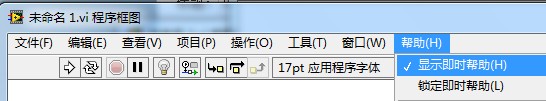

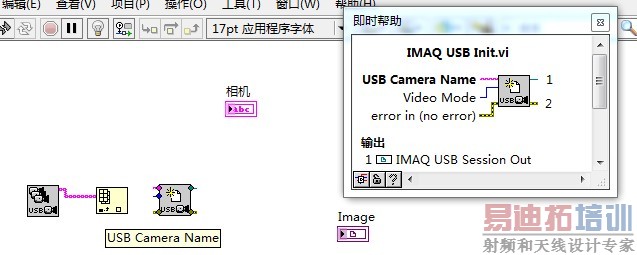

这里可以打开vi的即时帮助
这样当你把鼠标放在什么地方的时候他会告诉你一些有用的信息，比如某个输入或输出是何种数据，何种格式。
初始化以后添加相机的USB snap，依然在IMAQ USB下，连接USB init和USBsnap的session
初始化以后添加相机的USB snap，依然在IMAQ USB下，连接USB init和USBsnap的session
发现USB snap除session以外还需要image in输入，实际上是需要图像存储的缓存。

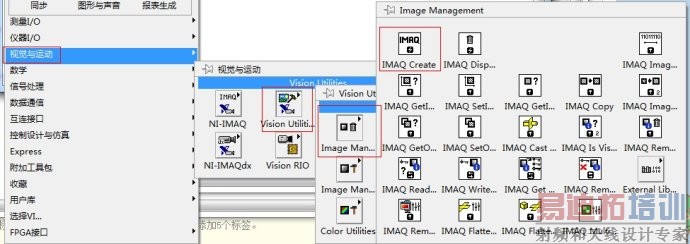

使用IMAQ Create函数创建缓存：视觉与运动->Vision Utilities->Image Management
连上IMAQ Create和snap

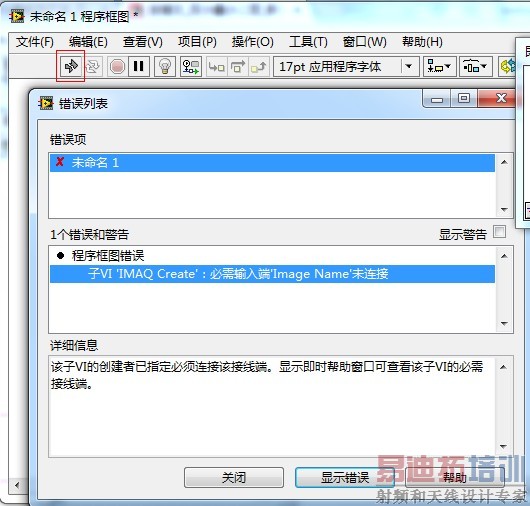

这时可以看到程序框图的运行箭头裂掉，说明有错误，点开以后可以看到错误，提示IMAQ Create需要输入。这是个会经常用到的功能，帮你找到和修正错误。
连上IMAQ Create和snap
这时可以看到程序框图的运行箭头裂掉，说明有错误，点开以后可以看到错误，提示IMAQ Create需要输入。这是个会经常用到的功能，帮你找到和修正错误。

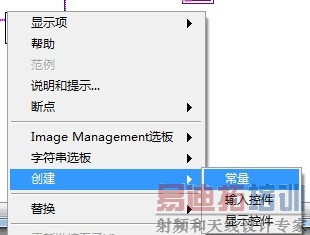

需要添加一个常量作为Image in输入，这里有个便捷的方法：右击IMAQ Create的红色输入端，点击创建->常量
自己给常量改名，然后和IMAQ Create连接起来
添加USB Close函数（IMAQ USB下），将USB snap和image以及USB close连接起来。另外前面添加的数组索引和文本显示控件也连接起来。
现在单击运行窗口应该就可以执行开启USB相机->读取相机名称->显示一帧图像->关闭USB相机的功能。
现在单击运行窗口应该就可以执行开启USB相机->读取相机名称->显示一帧图像->关闭USB相机的功能。

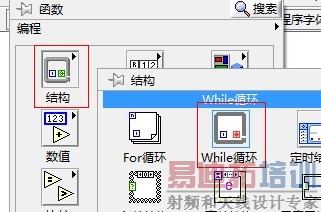

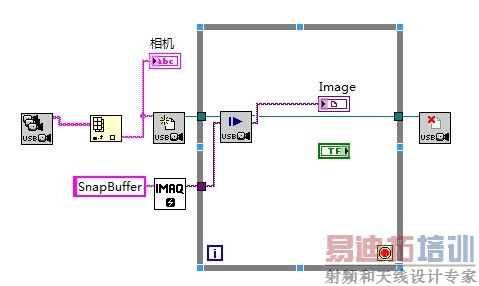

接着使用while循环函数可间断地显示多帧图像，在结构结构菜单下
框住如下部分
在框内空白处添加延时函数
右击延时函数左侧输入端，创建一个常量，改成一个时间，单位毫秒。同时连上TF和小红圈，这个是点击取消按钮则停止循环的意思。
现在单击运行箭头即可重复拍摄图像，点击停止按钮中止。
现在单击运行箭头即可重复拍摄图像，点击停止按钮中止。

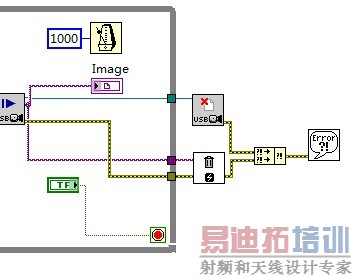

下面添加一个Image dispose函数（与Image Create同路径），用于释放图像缓存，放在循环框右侧，然后连上USB snap和Image dispose。
在 对话框与用户界面 菜单下添加 简易错误处理器 与 合并错误 两个函数，然后将相关的error in/out连接起来。
最后令USB Snap有错误输出时，也中止循环。

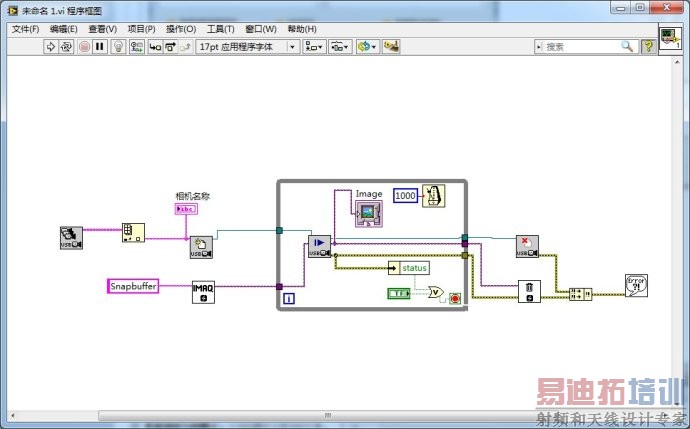

由于error out是一个簇，需要从簇中提取单个status，因此需要添加一个簇解绑函数（在簇类与变体菜单下），再添加一个或函数（布尔菜单下）。将取消按钮和错误簇中解绑的status输入至 或函数，或函数 输出与 循环停止 连接起来，“边干边学机器视觉第三章”中的USB相机采集例程就完成了。
