过载测试——电源测试您所忽视的问题

录入:edatop.com    点击:
  电源作为电子产品或者电池的供电设备,除了性能要满足供电产品的要求外,其自身的保护措施也非常重要。如过压、过流、过温保护等,本次以恒压源的过流保护为例进行介绍。




  首先,过流保护,不仅要测试过流保护点,还要测试过流保护时间和保护稳定性。

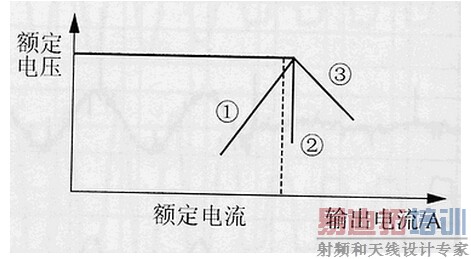

  过流保护点测试,也就是OCP(over current protection)测试。根据保护方式有3种,电流收敛甚至切断,恒流,电流增大。如果比较繁杂的大功率电源系统会分多个阶段,就不在这里讨论了。对于保护方式1,OCP点一般为额定值的110%到130%。



  以前,是手工去调整电流的大小,人工观察现象。但是手和眼睛的反应速度等因素导致要进行多次测量才能确定。费思负载机器本身自带OCP功能。

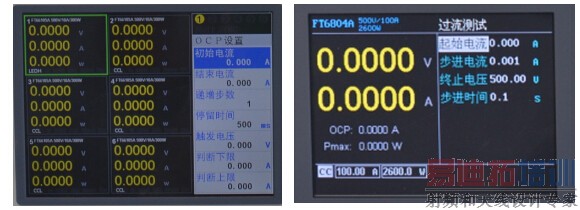

  费思负载的OCP功能有两种方式:步进式(FT6300/FT6800)和分步式(FT66100)。

  步进式(FT6300/FT6800)可以设置起始电流,步进电流,步进时间,触发电压(电压降幅)。负载会根据设定自动扫描,自动停止,记录测试结果的最大电流点,整个测试的最大功率点。

  分步式(FT6800),可以设置起始电流,终止电流,步骤数,触发电压。并且还可以设定判断上下限,方便生产调试。负载会自动扫描测试

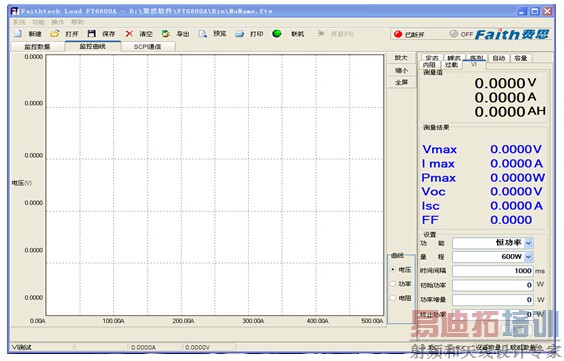

  当然,也可以配合负载软件进行测试。负载软件不仅支持OCP,还支持OVP/OPP测试,并且可以进行U/I曲线扫描。

  过流保护时间测试:使用费思负载动态模式的脉冲模式,来对电源或者电池的保护时间进行测试。时间分辨率1uS。如果不想用脉冲模式,也可以使用连续模式来进行测试,但是没有脉冲模式好用。

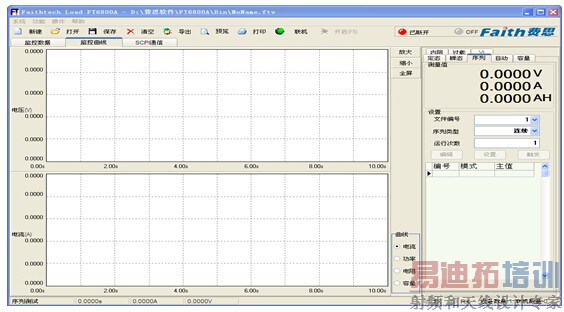

  保护稳定性测试,当然是配合软件使用软件的动态模式,或者序列模式进行测试。动态模式如上图,序列模式如下图。



  生产线测试过流保护:生产线测试过流保护就不用这么麻烦了。使用费思负载的自动测试功能,把过流保护分成两步测试,下限值,电源不保护,上限值,电源必须保护。这个逻辑判断即可。
