热像仪在电源行业中的应用

　　


　　电源是所有电器中都必须具备的重要部分，在电子设备行业中，人们把电源模块比喻为电子设备和电子系统的“心脏”，而且电源也是电器系统中承载功率 最大的环节。
　　
　　近年来电源设备日趋复杂，元器件的品种和数量增加很快，使用环境也变得恶劣多样，而所服务的电子系统又越来越重要和昂贵，特别是军用装备，尤其是 航空、航天上的元器件及系统可靠性的要求就更高了。
　　
　　电器系统中的电源其任务就是为电器系统中的各种电路提供电能，由于电路的类型各自功能有别，因此对电源按照供给方式的不同，可以分为：
　　
　　UPS电源、EPS电源、稳压电源、变频电源、净化电源、特种电源、发电机组、开关电源(AC/DC)、逆变电源(DC/AC)、模块电源(DC/DC)以及其他电源等。
　　
　　热像仪在电源中有哪些应用？
　　
　　电源的温度控制，是提高电源模块及系统可靠性及使用寿命的重要途径。在电源的设计和应用中，选择合适的元器件，即减少电路损耗，提高模块转换效率，与选择合理的冷却方式是保证电源可靠稳定工作的关键技术，将二者有机结合，会使得电源具有对环境适应性更强，寿命长，成本低、维护方便等技术优势。
　　
　　热像仪能提供清晰的电源电路及其整个电源系统温度场分布的图像和准确 的温度测量。

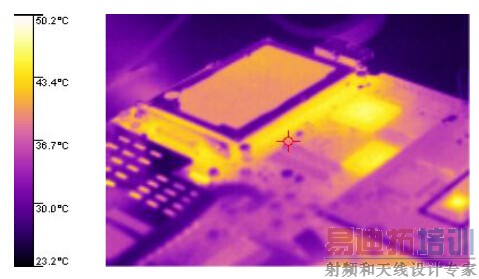

1)电子元器件
　　




　　电源是一种电能转换设备，在转换过程中本身需要消耗掉一些电能，而这些电能则被转化为热量释出。电子元件工作的稳定性与老化速度是和环境温度息息相关的。每当环境温度升高10°c时，主要功率元件的寿命减少50%，这就要求电子元器件应该工作在相对稳定和较低的温度范围内。
　　

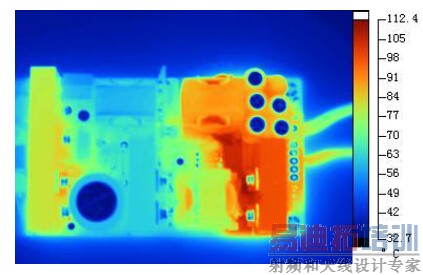

　　热像仪可以提供给工程师电路中各元器件的工作时发热情况热图，帮助工程师分析元器件对整个电源电路温度的影响，同时也能够帮助工程师选择合适负载 能力的转换模块。
　　
　　2)变压器
　　




　　变压器是电源工作得主要部件，其发热温度有限制的，目前国内的3C认证将变压器温度限制在120C内，欧洲UL认证将变压器温度限制在115C内。电源的主要发热源也是变压为器，而铁芯损耗和铜线损耗变压器工作产生温升的主要原因。另外，由于变压器工作温度升高，必然造成铁芯负载减弱，和线圈老化，当其绝缘性能下降后，导致抗市电的冲击能力减弱。这时若有雷击或市电浪涌出现时，在变压器的初级出现的高反压会将变压器击穿，使电源失效，同时还有 高压串入主设备，造成主设备损坏的危险。
　　

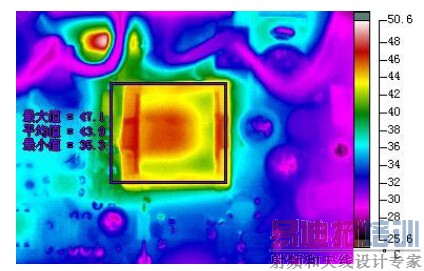

　　热像仪可以通过迅速、简便的操作，提供准确的变压器温度。
　　
　　3)电路热分布
　　

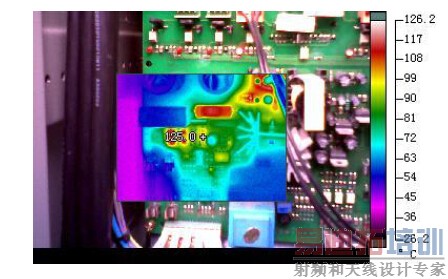

　　同一块电路板的器件应尽可能的按其发热量大小及散热程度分区排列，采用合理的器件排列方式，可以有效的降低印制电路的温升，从而使器件及设备的故 障率明显下降。 [p]
