示波器在测量过程当中的常见问题

　　
　　示波器在不用电流探头的情况下如何测试波形
　　
　　我们需要找一种电流小的精密霍尔传感器,比如5A 输出5V 。把集电极的腿,或发射极的腿从焊盘上焊下来,加接一根临时短线,穿过霍尔传感器的窗口,再焊回原先的地方,就可以用示波器测试工作电流了。届时把电压波形转换成电流就可以了。
　　
　　示波器维修开关电源会不会烧毁示波器
　　

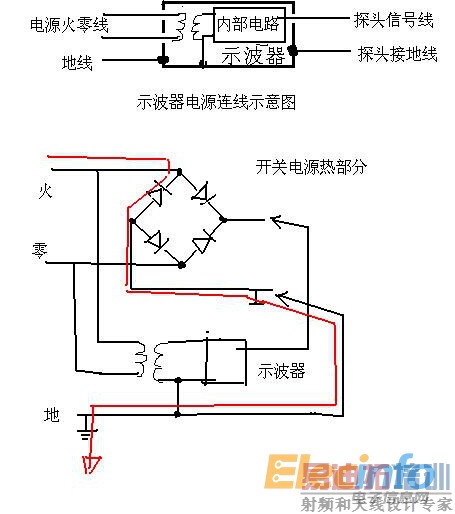

　　示波器电源接线如上面部分,零、火线经变压器隔离,地线与机壳相连,探头接地线也与机壳相连,所以探头接地线与电源地线是相通的。
　　
　　开关电源热地与火线只隔个整流二极管,示波器探头地线与开关电源热地相连时,火线经整流二极管与示波器电源地线相连。如果示波器电源地线与大地相连,就会短路烧毁整流二极管,见红线示意。
　　


　　要防止这样的事情发生,要么示波器电源地线不接大地,也不能接零线,要么开关电源用变压器隔离。在探头接地线处隔离也行,这就要用专用探头。我们只要遵循一个原则,只要断开红线示意的通路就行。
　　
　　示波器如何测交流电
　　
　　我们可以在变压器的输出端接一个电阻,如果电压很高的话,可以用几个电阻分压,然后量阻值小的电阻,要保证不要让交流电的电压超过示波器的量程,否则就会有起火的危险。
　　
　　如何选择示波器的輸入阻抗
　　
　　在电源噪声测试中,还存在示波器通道输入阻抗选择的争议。示波器的通道有DC50/DC1M/AC1M 三个选项可选(对于高端示波器,可能只有 DC50 一个选项)。一些工程师认为应该使用 1M欧的输入阻抗,另一些认为 50 欧的输入阻抗更合适。
　　
　　在测试中我们发现:如果使用 1 倍衰减的探头测试,当示波器通道输入为 1M 欧时,通常其测量出的电源噪声大于 50 欧输入阻抗的。原因是:高频电源噪声从同轴电缆传输到示波器通道后,当示波器输入阻抗是 50 欧时,同轴电缆的特性阻抗 50 欧与通道的完全匹配,没有反射;而通道输入阻抗为 1M欧时,相当于是高阻,根据传输线理论,电源噪声发生反射,这样,导致 1M 欧输入阻抗是测试的电源噪声高于 50 欧的。所以,测量小电源噪声推荐使用 50 欧的输入阻抗。
　　
　　电源CCM,DCM BCM用示波器怎么区分
　　
　　VDS关断都有震荡，因为漏感和COSS，而对于再次导通时，CCM模式，当次级还在续流释放能量中，一次折射电压(Vor)依然会保持coss中处于先前的充电状态，故再次导通，不会产生震荡，而DCM，由于次级能量释放完，一次折算电压消失，从图中看到，当次级电流刚刚下降到0开始，这时候，加载coss和LM的电压突然变化(只有输入电压了)，必然震荡。对于IDS，关断都有震荡，这很好理解，导通时候在LM储能，突然关断，必然会有感应电压产生，这个电压在coss，lm产生震荡。
　　
　　导通时，对于ccm，由于之前次级一直在续流释放能量，故二极管本身的电容处于储能状态，初级一导通，这个二极管电容电流反向放电，在初级感应一个尖峰电流出来，而DCM，由于次级释放能量完全，当次级续流电流降到0的时候，二极管的ci开始放电，故，再次导通，不会有这个恢复电流存在，所以一次没有感应尖峰。
　　
　　示波器的探头都有哪些规格参数
　　
　　示波器的探头一般分为有源和无源的,通常示波器只配备无源的,输入信号与示波器没有隔离,普通无源的探头没有衰减功能,高档一点的带有1X10或1X100的衰减功能。普通的探头一般的使用电压上限不超过300V,如果高于300V需要选用高压探头。使用非原配的探头要注意探头的分布电容(一般为75pF)要和示波器相匹配,误差太大会影响测量的准确性。
　　
　　而有源探头自己带有信号处理电路,有自己独立的电源(有的是由示波器提供的),输入信号完全与示波器隔离的,有的带有多档衰减比供选择,有源探头测量时输入信号的电压高低不会对示波器产生不良影响,最多损坏探头,它可以直接测量较高的电压(300V以上),但有源探头比较昂贵,也比较容易损坏,特别怕震(尤其是霍尔型的探头)。另外,无源探头在示波器可靠接地时不能测量非以地为参考的电压信号,否则会损坏时波器或被测单元。
　　
　　示波器的用途非常广泛，能够测量各种不同的电量，也是设计人员最经常使用的一种测量设备。以上的问题中是否有你曾经遇到过的问题呢 小编将继续为大家收集与示波器相关的问题及答案，帮助大家解决更多的问题。
